Cvičení 1 - Stojánek na vajíčka stďż˝lďż˝ odkaz / permalink

25.04.2019

V týdnu jsem po večerech studoval Fusion, koukal na tutoriály a i když mi to kvůli únavě z práce moc nešlo, jel jsem domů na Velikonoce dostatečně "nabrífovaný" a s úkolem realizovat něco jednoduchého od projektu v podobě výkresu ve Fusion po vyřezaní dílů na routeru a sestavení dílů dohromady. Tím něčím měl být velikonoční stojánek na kraslice, věc z plošných dílů vyříznutých z překližky.


Takovou věc už jsem dělal, ale chtěl jsem využít schopnosti Fusion, naučit se s ním pracovat lépe.

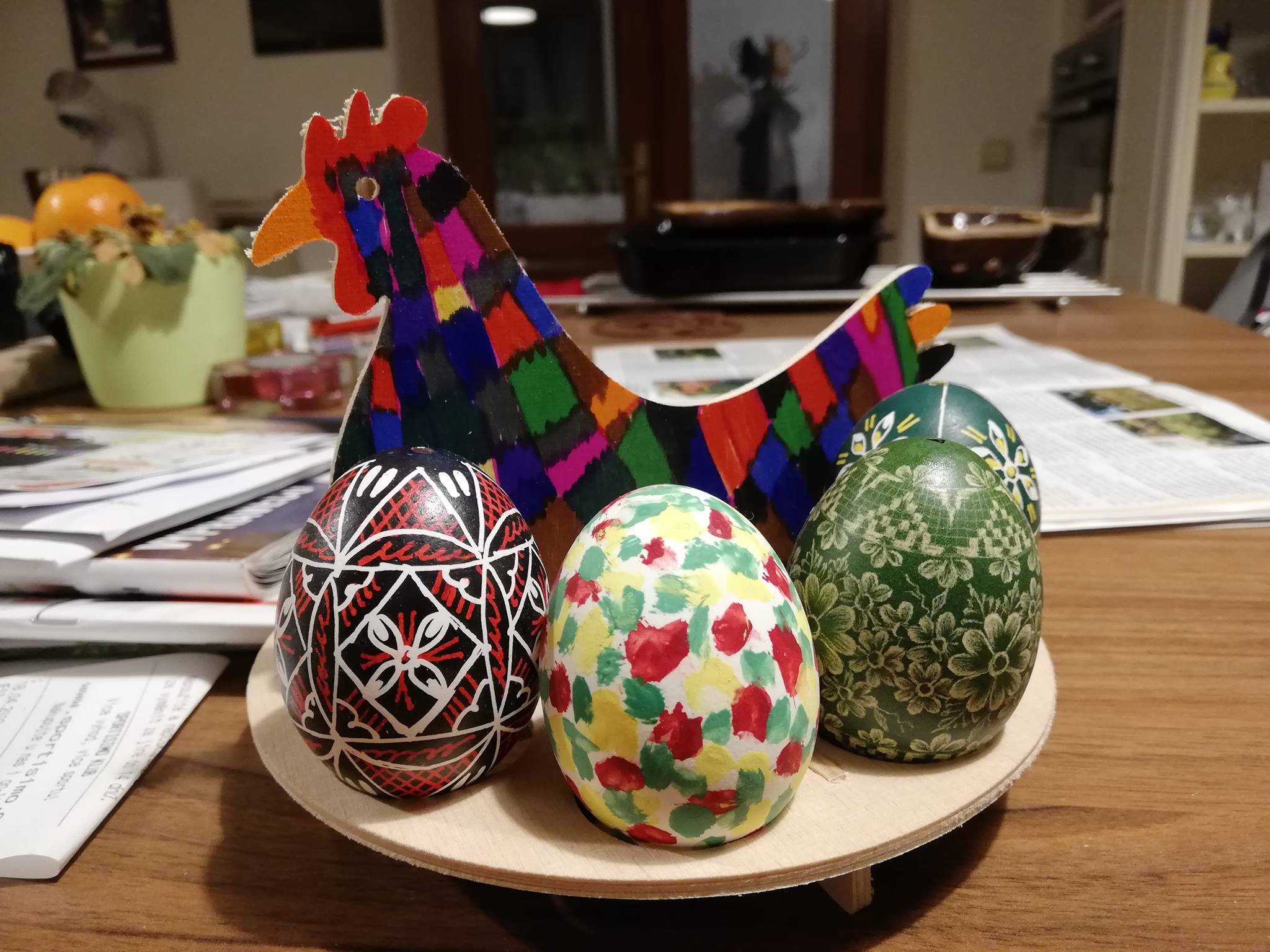

Doma jsem změřil vajíčka a za hodinku jsem měl nakreslený stojánek se slepičkou. Byl jsem dobře připravený, poctivě jsem nastavil v geometriích vazby, doplnil jsem příslušné kóty, v průběhu práce jsem si kontroloval, zda vše opravdu funguje parametricky, tedy zda když někde změním kótu, že se zbytek správně změně rozměru přizpůsobí a díly do sebe stále pasují. Ještě ten večer jsem vyřízl na routeru díly z překližky. Druhý den to vnučka vyzdobila, překvapilo mě, jak to malá čtyřletá holka bez pomoci a napovídání zvládla. Stojánek jsem slepil a sloužil na svátečním stole. Všichni byli spokojeni! image

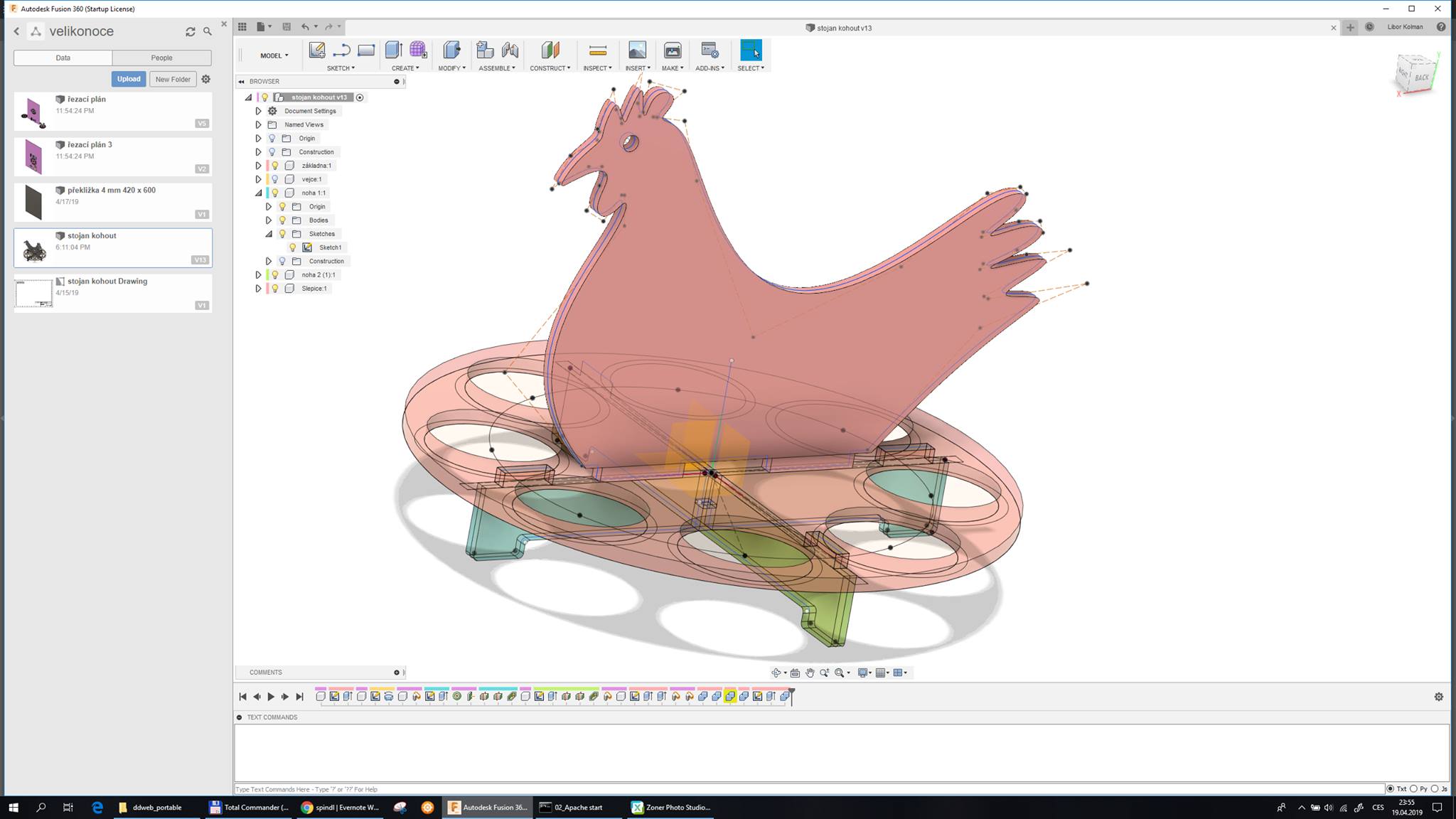

Pro nakreslení děr pro zámky jsem použil Modify - Combine - Cut, zatrženo Keep Tools, kde díl s dírama byl Target Body a díly s nosy byly Tool Bodies. Pro rozložení dílů do jedné roviny, abych nad nimi mohl připravit G-code pro stroj, jsem použil add-in Nester. Už na tomhle jednodduchém výrobku je vidět síla Fusion 360 a tou je parametrizace. Když dodatečně změním nějaký rozměr, třeba jsem zvětšil díry pro vejce a kvůli tomu i velikost té desky, vše dál pasovalo a nejen to. Řezací plán, ve které jsem měl díly položeny jakoby do plátu překližky, se automaticky změnil taky!

Samozřejmě při tom všem myslím na letadla! image


zpátky na: Komplexní ukázky práce │ dál na: Cvičení 2 - Lodička
