Fusion 360 - MANUFACTURE (výroba) stďż˝lďż˝ odkaz / permalink

25.11.2023

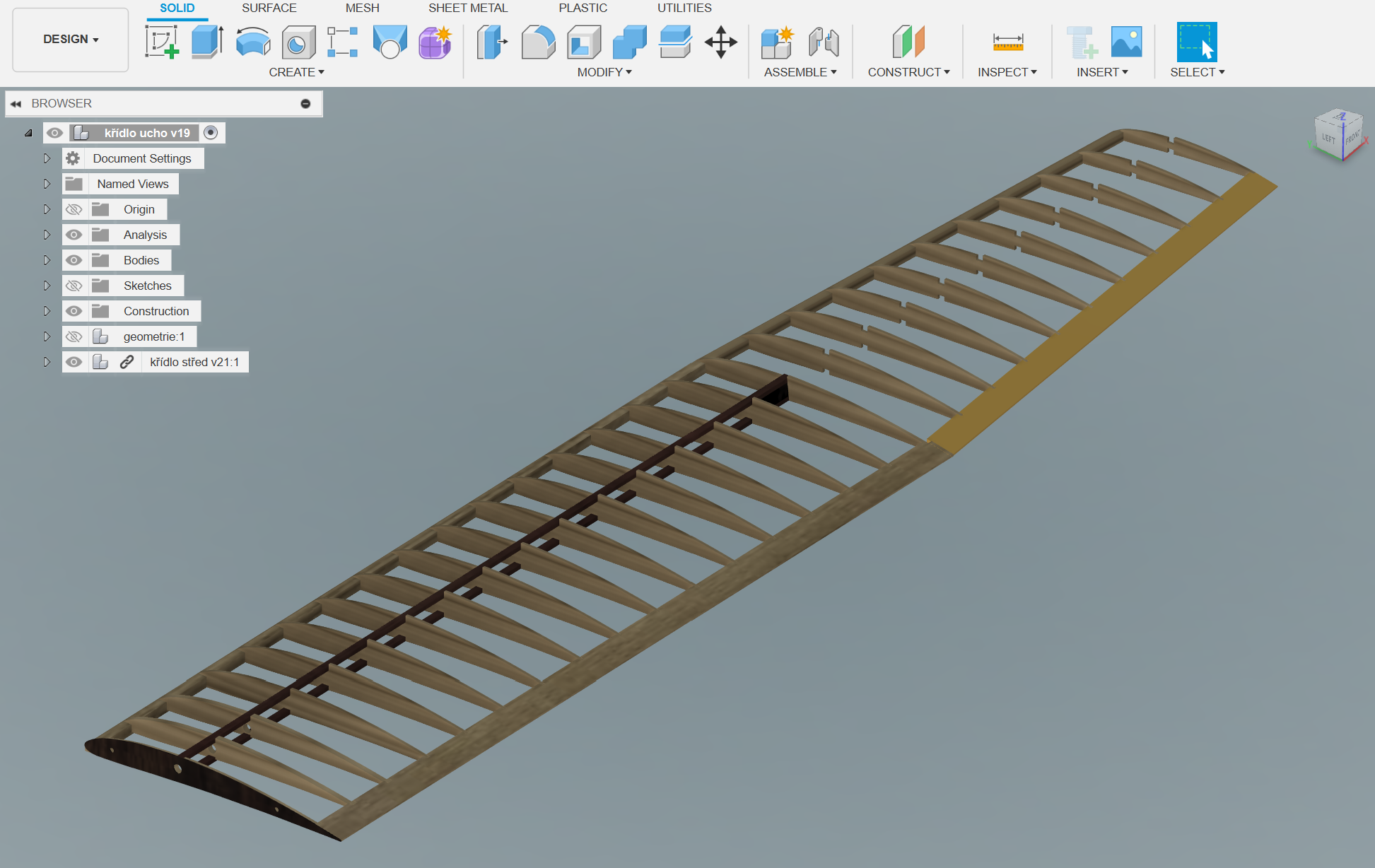

Když mám vše namodelováno v CADu a 3D modeláři je třeba v další fází vymyslet, jak vyrobit jednotlivé díly.


obr. 1

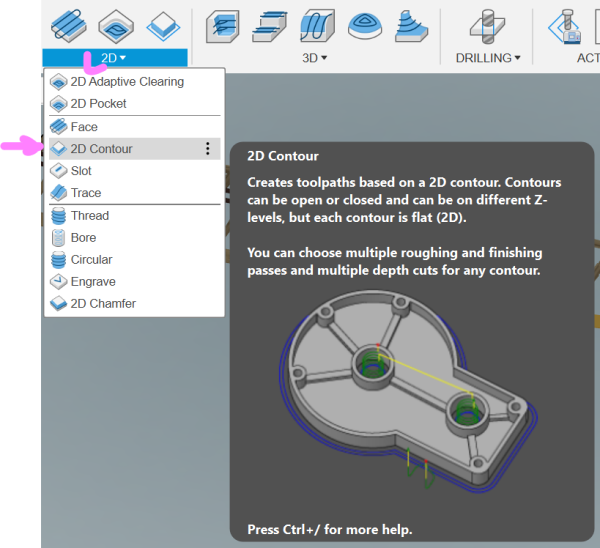

Díly mohu vyřezávat ručně, díly mohu vypalovat laserem, řezat na CNC routeru, tisknout na 3D tiskárně. Je třeba připravit výrobu jednotlivých dílů. K tomu má Fusion 360 modul CAM - workspace MANUFACTURE:


Ten umožňuje připravit program pro stroj, který bude díly řezat, umí i připravit program pro 3D tiskárnu. Já ho používám jen pro přípravu progreamu pro CNC router.

Fusion umí připravit řezání z desek překližky nebo z prkýnek balzy


umí i obrábění ve 3D na tříosém stroji. Dokáže připravit programi i pro víceosé stroje, které umí během obrábění natáčet obrobek nebo umí natáčet hlavu s nástrojem, ale to už musíte mít placenou verzi programu. Fusion umí připravit program nejen pro CNC frézku, ale umí i program pro CNC soustruh.

Program Fusion 360 umí připravit programy pro

  • CNC frézu pro frézování a vrtání
  • CNC soustruh
  • pro laser, vodní paprsek nebo plasmu
  • pro 3D tiskárnu
  • pro oměřování objektů měřící sondou

V neplacené verzi programu pro hobíky jsou některé funkcionality omezeny, ale pro práci na frézce v modelářské praxi nejsou ta omezení překážkou.

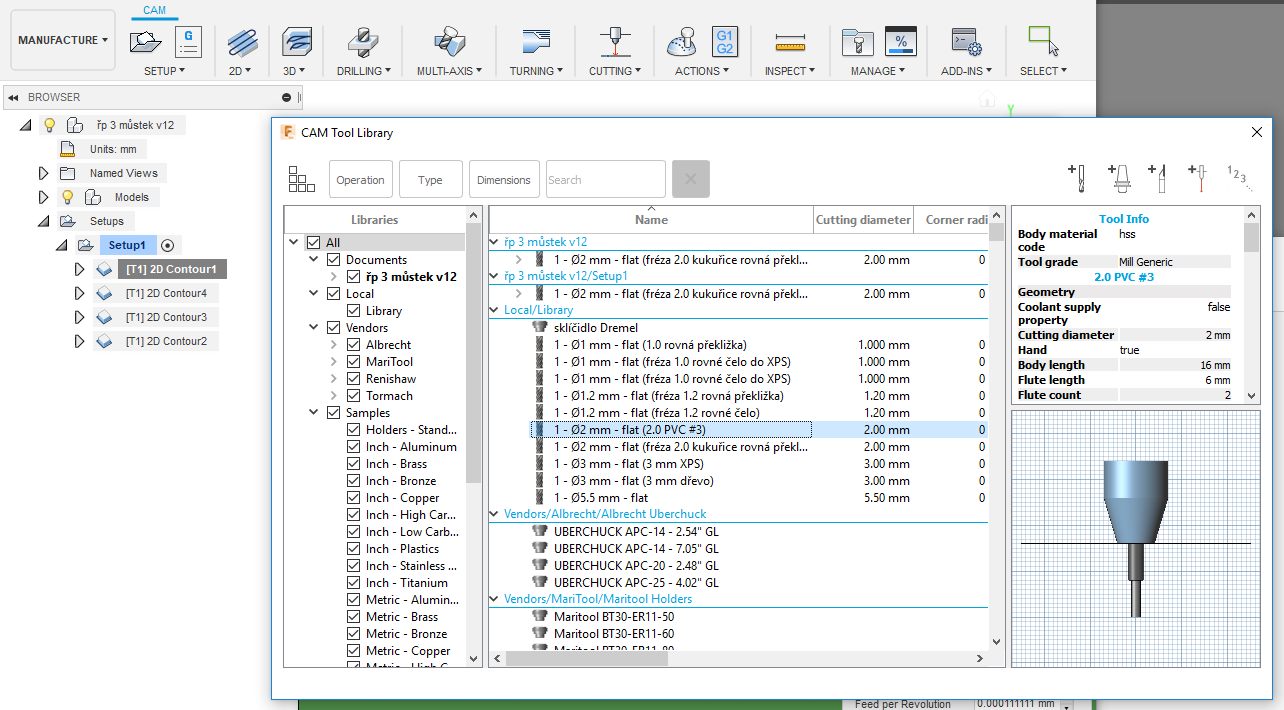

Ve Fusionu si můžete také založit knihovnu vašich nástrojů, kterými řežete. Nástroj si do databáze nástrojů zadáte jednou, pokud s ním řežete více různých materiálů, můžete si nástroj do databáze zadat s různými řeznými rychlostmi vhodnými pro ty jednotlivé materiály. Potom už jen při programování obrábění volíte nástroj z knihovny a program vám přednastaví řezné rychlosti, jak jste si je v knihovně zadali.


obr. 4

Taktika stďż˝lďż˝ odkaz / permalink

25.12.2023

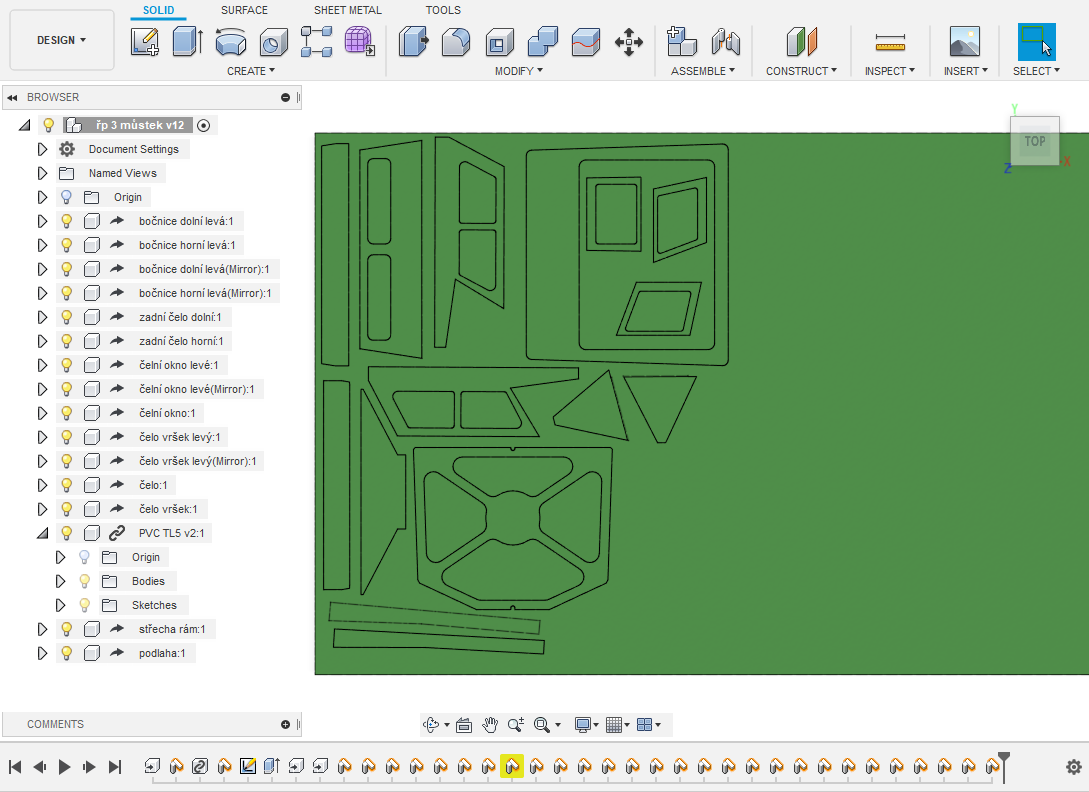

V případě, že řežu díly z nějaké složitější sestavy, zakládám si další výkresy (design) - říkám jim řezací plány. To v případě, že řežu 2D. Třeba jeden řezací plán pro díly řezané z překližky tlusté čtyři milimetry a druhý pro díly řezané z prkýnka balzy dva milimetry. V nich si díly srovnám jak potřebuji, abych využil dobře přířez materiálu a v nich připravím program pro CNC.


Do těch řezacích plánů přenáším díly - body příkazem Derive.

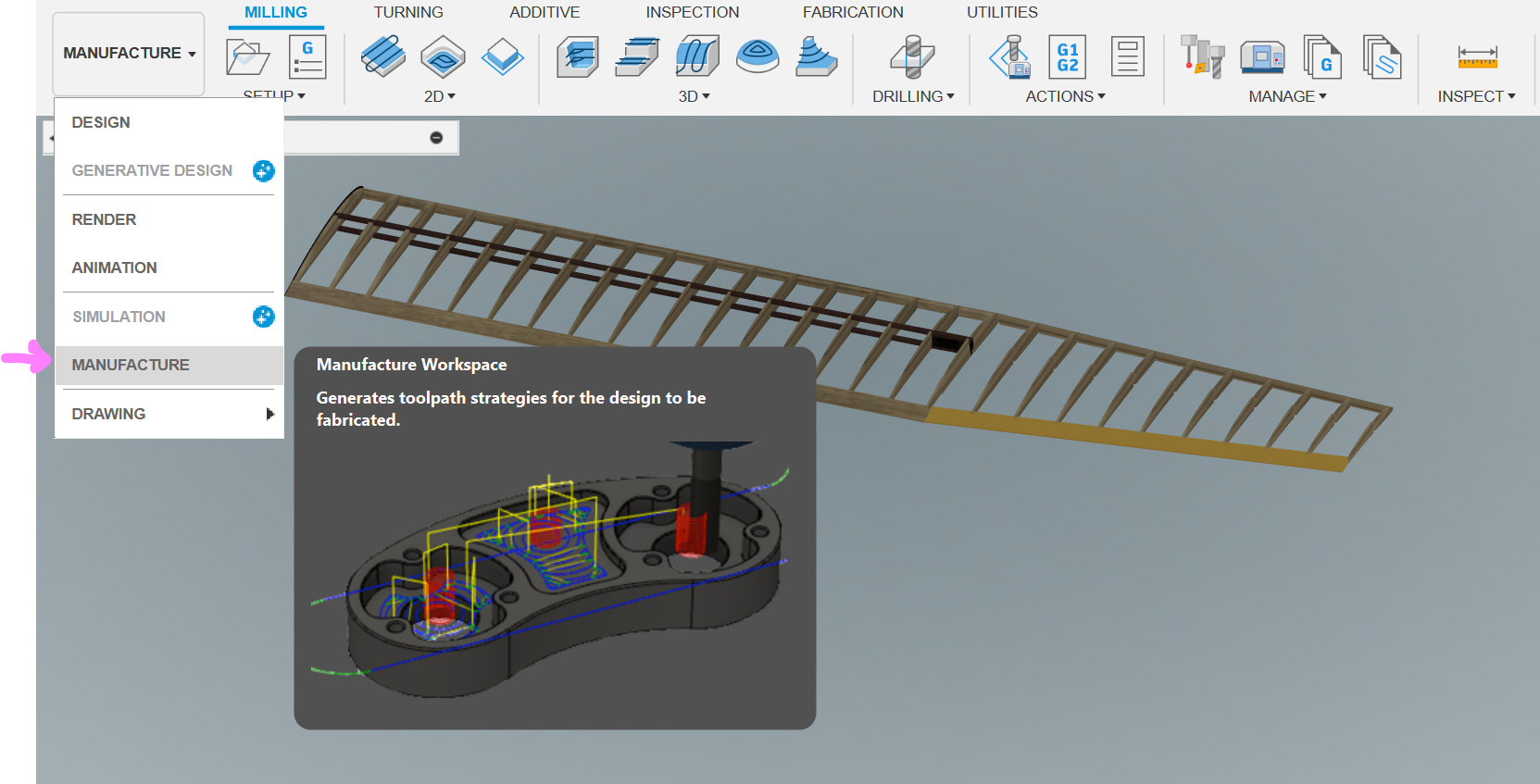

Pro přípravu řezání se přepnu z workspace DESIGN do workspace MANUFACTURE, a připravím program pro stroj.

Když mám připravit výrobu nějakého 3D dílu, dávám si do jména souboru slovo "výroba".

Důležité pro mě je, že když při sestavení dílů modelu přijdu na potřebu nějaké modifikace, změna ve výkresu se promítne do řezacích plánů automaticky! A i přegenerování programu pro stroj je snadné.
