Když jsem se seznamoval Fusion 360 a učil jsem se pracovat s CNC routerem, potřeboval jsem si zkusit nějakou jednoduchou konstrukci, na které si vyzkouším postup kreslení a technologii výroby jednotlivých dílů modelu na CNCčku. Potřeboval jsem něco jednoduchého, něco, co jsem jako kluk průmyslovák dokázal postavit z prkýnek a papíru za týden. V pondělí jsem začal a v neděli byl zálet. Typ konstrukce, který je mi důvěrně známý, kde nebudu muset nad konstrukcí bádat, kde se budu moci soustředit jen na technologii kreslení a na technologii výroby na CNC.

Napadl mě stroj, který je konstrukčně blízký letadlům, která jsem jako kluk stavěl, stroj, který tenkrát lítali "starý páprdové" - bylo jim tenkrát třicet image

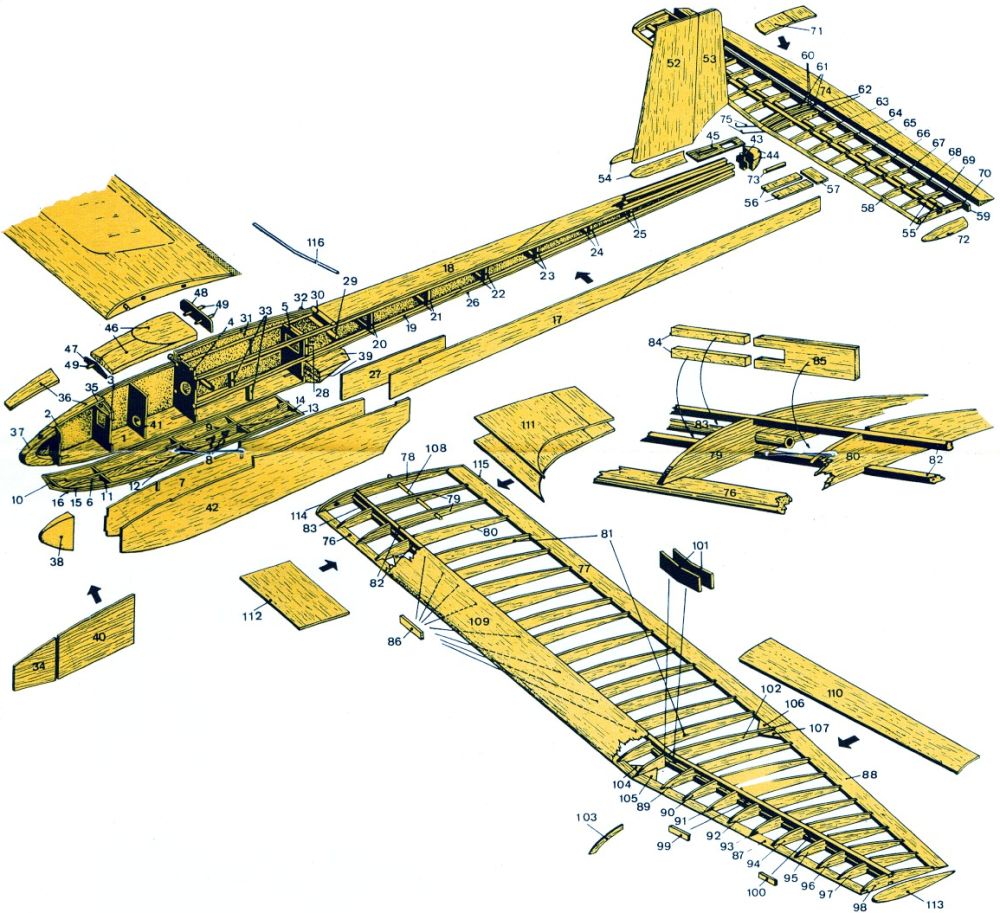

Napadlo mě Amigo II od Graupnera. Stavěli ho tenkrát všichni podle plánu z Graupnerovy stavebnice. Dnes je to vlastně oldtimer. image


Konstrukce je jednoduchá. Žebra jsem u takového modelu vyráběl z dvojky balzy "rašplovou interpolací". Vyrobil jsem z duralového plechu šablony, nařezal jsem si obdélníky balzy o něco větší než žebra, sepnul jsem je závitovou tyčí mezi plechové šablony a rašplí a pilníkem jsem vyvrousil žebra. Dva smrkové nesníky, pásek balzy na náběžku, pásek balzy na odtokovku, vyhoblovat, stojinu mezi nosníky, potah torzní skříně balzou dvojkou. Do kořene mosazná trubka na spojku křídla s ocelového drátu, překližkové žebro. Výškovka podobně nebo jednodušeji plná desková ze čtyřky balzy a směrovku stejně. Trup bedničkový, taky ze čtyřky, vepředu zesílený překližkou nula šest nalepenou na bočnice zevnitř. V hrubé stavbě to bylo za chvilku hotové. Nejdéle trvalo potahování papírem, vypínání, prolakovávání papíru. To se muselo čekat, až to zaschne.
