Jak získat hobby licenci stďż˝lďż˝ odkaz / permalink

20.04.2023

Fusion 360 se dá amatérsky používat bezplatně, s programem lze pracovat pod tzv "hobby licencí".

Jak se dá získat je popsáno zde: Fusion 360 je zdarma pro všechny studenty, učitele a kutily

Placené fíčury stďż˝lďż˝ odkaz / permalink

26.09.2023

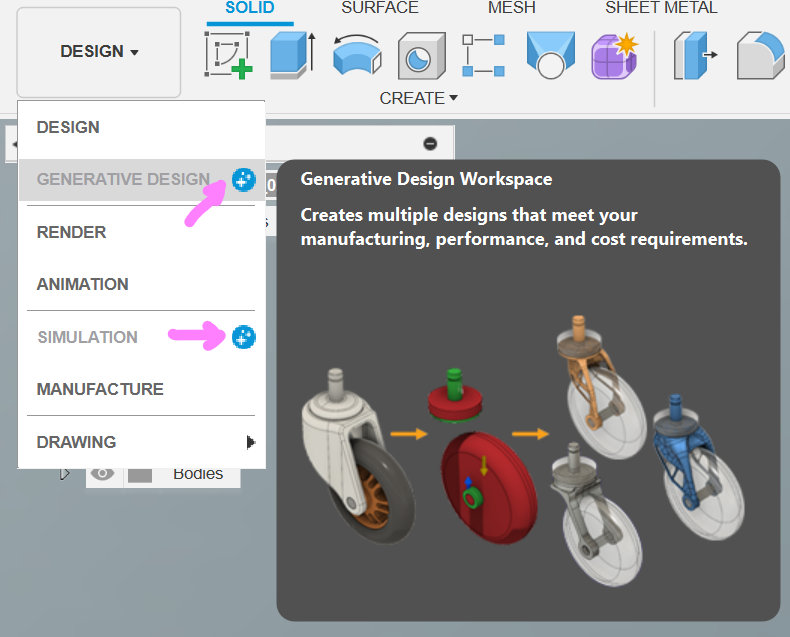

Tyto ikony označují volby dostupné jen v placené verzi.


Hobík tyto funkcionality nemůže použít.

Kde jsou moje data? stďż˝lďż˝ odkaz / permalink

26.08.2020

Fusion 360 ukládá data v cloudu. V počítači lokálně jsou pouze dočasně poslední verze výkresů.

Jak lokálně zazálohovat data? Viz článek: 3Dinventorblog - Fusion 360 – lokální záloha dat

F3D – Soubory pro archivaci jednoho konkrétního souboru
F3Z – Formát pro archivaci distribuovaných souborů (se všemi vazbami a připojenými jednotlivými F3D soubory)

Organizace souborů a projektů stďż˝lďż˝ odkaz / permalink

07.02.2024

Fusion 360 organizuje soubory do projektů a v projektech do složek.


Projekty jsou vzájemně nezávislé. Důsledek je ten, že mezi projekty se špatně sdílí modely. Příklad: Modeluji větroně, založím si pro toto modelování projekt. Při modelování větroně si namodeluji servo. Potom se pustím do modelování cvičného modelu a chci použít stejná serva. Mezi projekty ale nejde model serva sdílet, musím model serva z toho prvního projektu exportovat a do nového projektu naimportovat. Když bych na modelu serva provedl nějakou opravu, musel bych opravu provést v obou projektech.

Organizuji si proto své projekty a soubory jinak. Mám projekty pro oblasti, ve kterých Fusion používám. Mám projekt pro letadla, projekt pro různé pomůcky pro filmování, různé držáky kamer, projekt pro věci v domácnosti atp. A uvnitř projektu mám pohromadě vše, co mezi výkresy - modely sdílím.

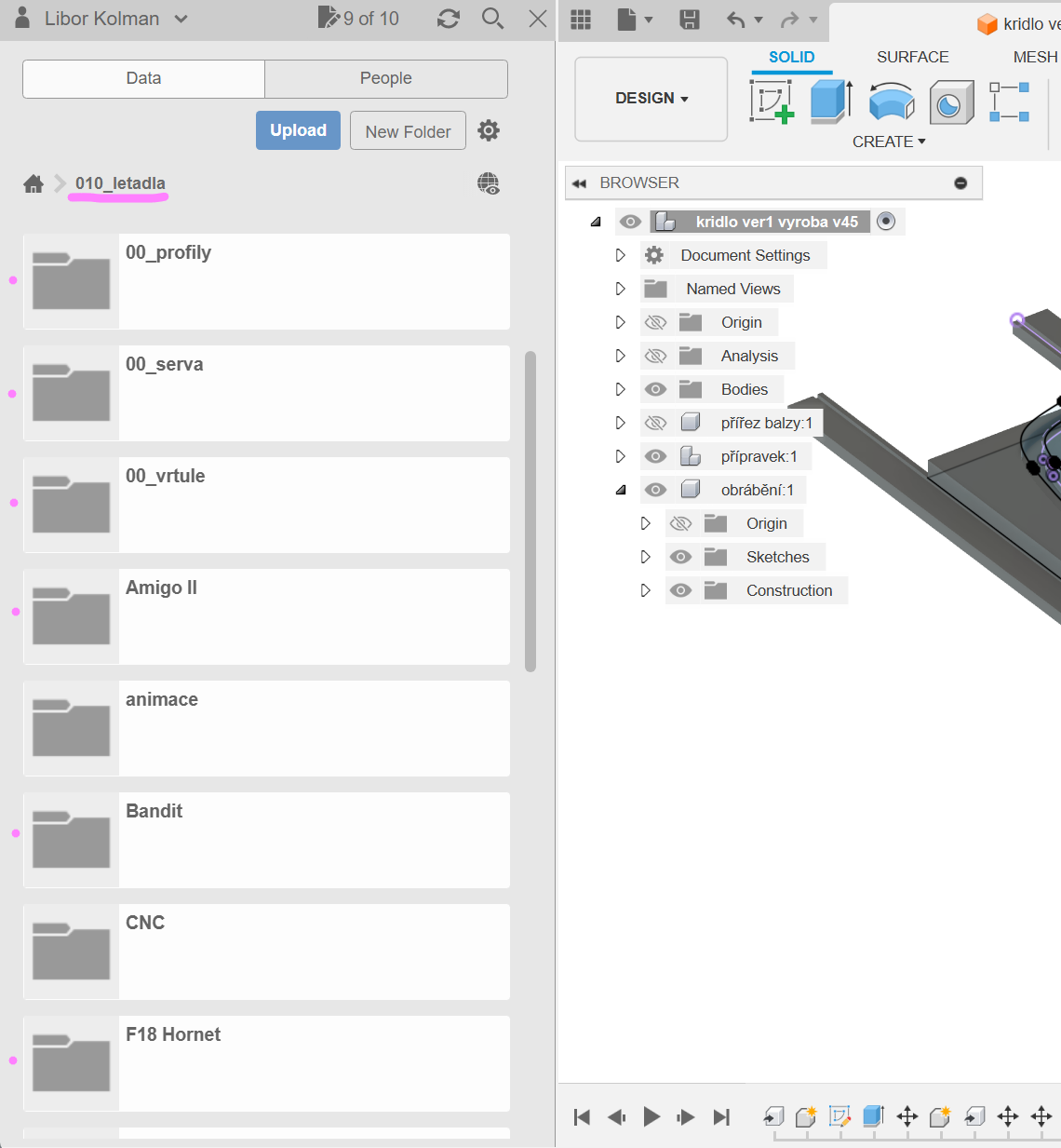

Příklad je vidět na obrázku. Mám projekt "letadla" a v něm podsložky pro mé jednotlivé projekty, podsložky pro jednotlivá letadla. A vedle mám podsložky pro všci, které v těch výkresech používám. Složku se servy, složku s motory, složku s profily křídel atd.

Mám tedy pár projektů: projekt pro modely letadel, projekty pro věci do domácnosti, projekty pro dílnu. V rámci projektu pro modely letadel sdílím třeba výkres serva nebo výkres motoru. Když opravím nějakou chybu ve výkresu komponenty, mohu komponentu aktualizovat všude, kde je použita.

Názvy projektů a složek uvozuji číslem. To mi umožňuje projekty i složky v projektech řadit.

Jak hromadně zálohovat Fusion projekty stďż˝lďż˝ odkaz / permalink

16.08.2020

Dají se data programu Fusion 360 uložená v cloudu archivovat lokálně?

Ano, dají. Viz článek: 3Dinventorblog - Jak hromadně zálohovat Fusion projekty?

Sdílení modelů mezi projekty stďż˝lďż˝ odkaz / permalink

25.07.2023

Někdy se stane, že se vám znelíbí umístění výkresů* v jednotlivých projektech a složkách. Fusion 360 umožňuje výkresy kopírovat a přesouvat mezi projekty, ale když to zkusíte, často kopírování selže. Je to proto, protože výkresy často kombinují komponenty z jiných výkresů. Co s tím?

* Slovo "výkres" jsem použil proto, protože to, co je ve Fusion "Design", nazývají lidi běžně "výkresem". Správnější je asi slovo "návrh".


Řešením je export z Fusionu na váš počítač a import z počítače do Fusionu na místo, kde je chcete mít.

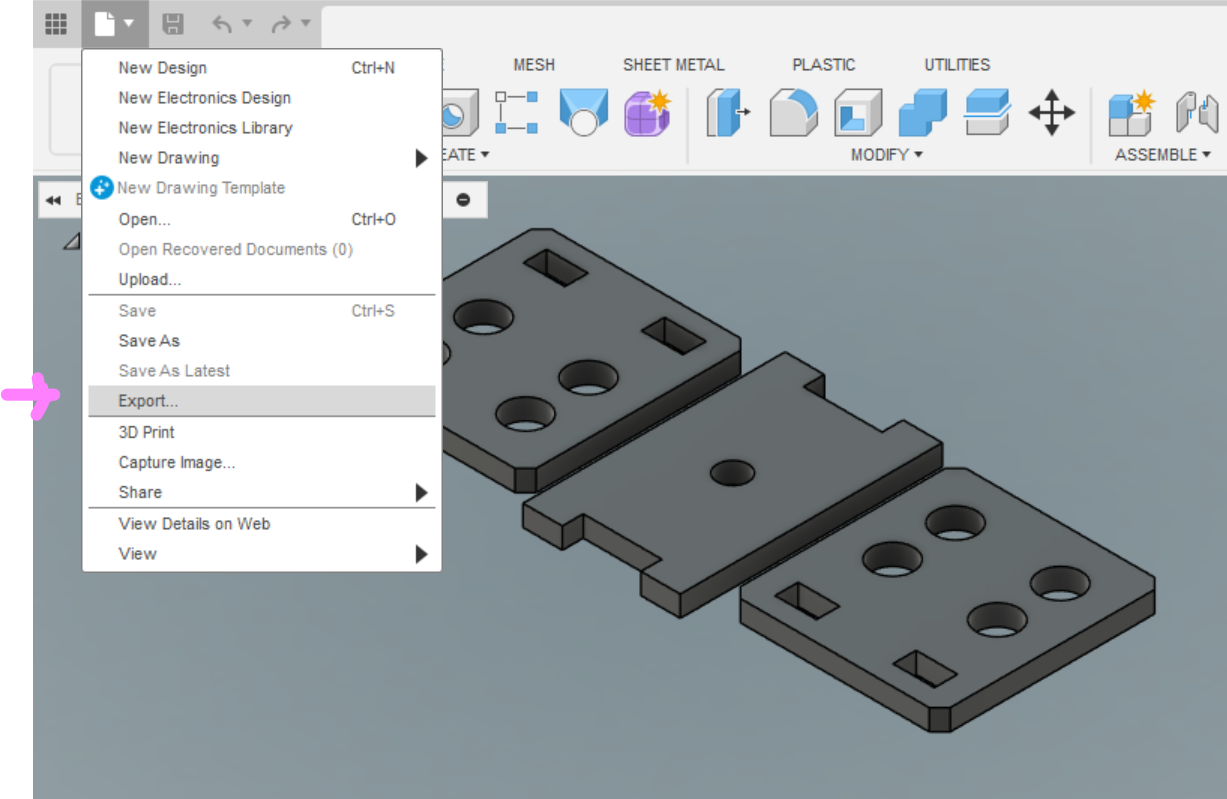

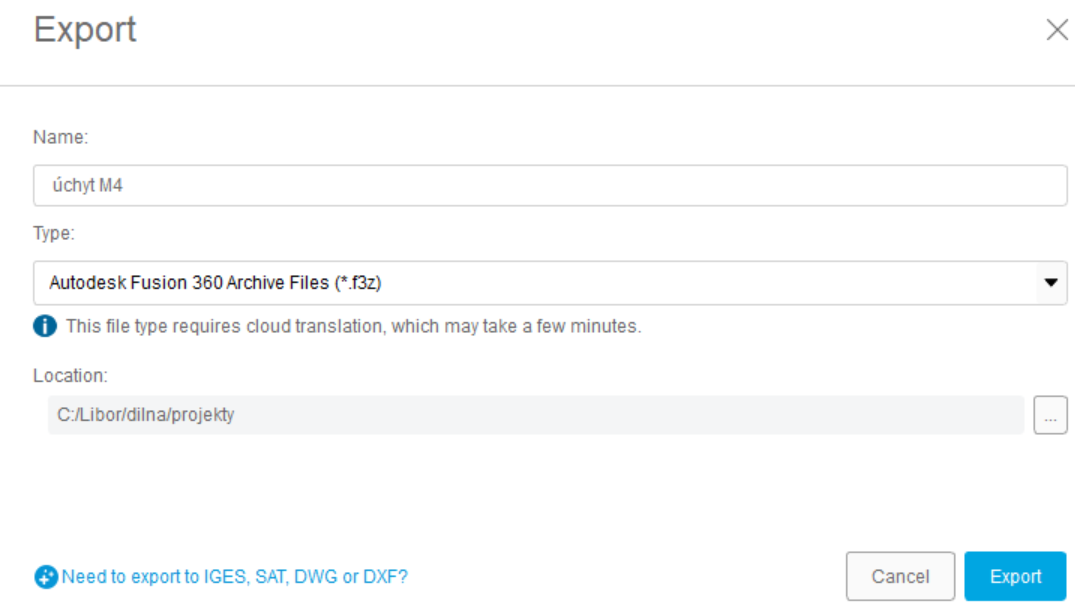

Volbu Export najdete v menu nahoře. Exportuje se do souboru typu .f3z, exportuje se na disk vašeho počítače.

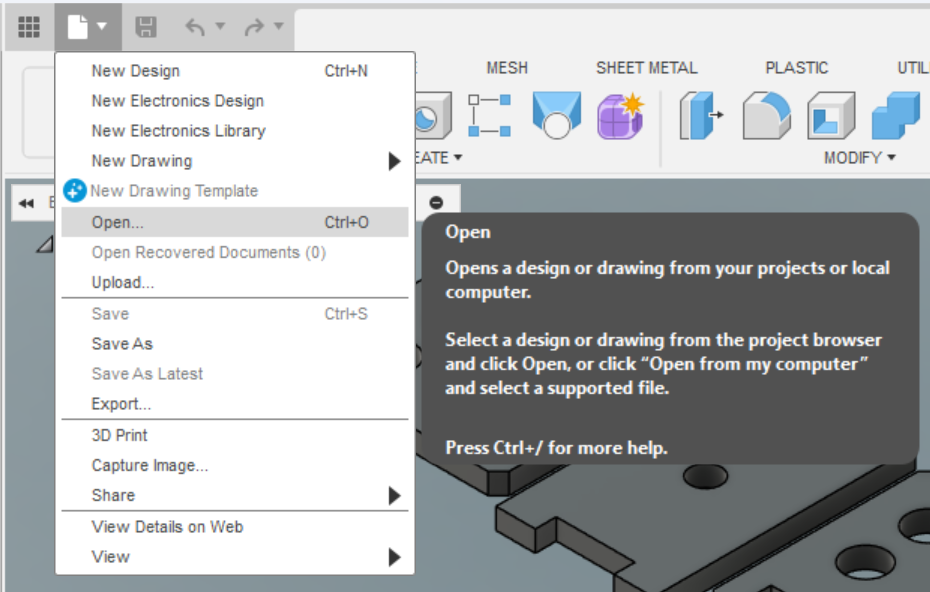

Potom přejdete ve stromě projektů nalevo do projektu a složky, kam chcete importovat a v menu nahoře zvolíte položku Open. Zvolíte otvírání souboru z disku Open from my computer:

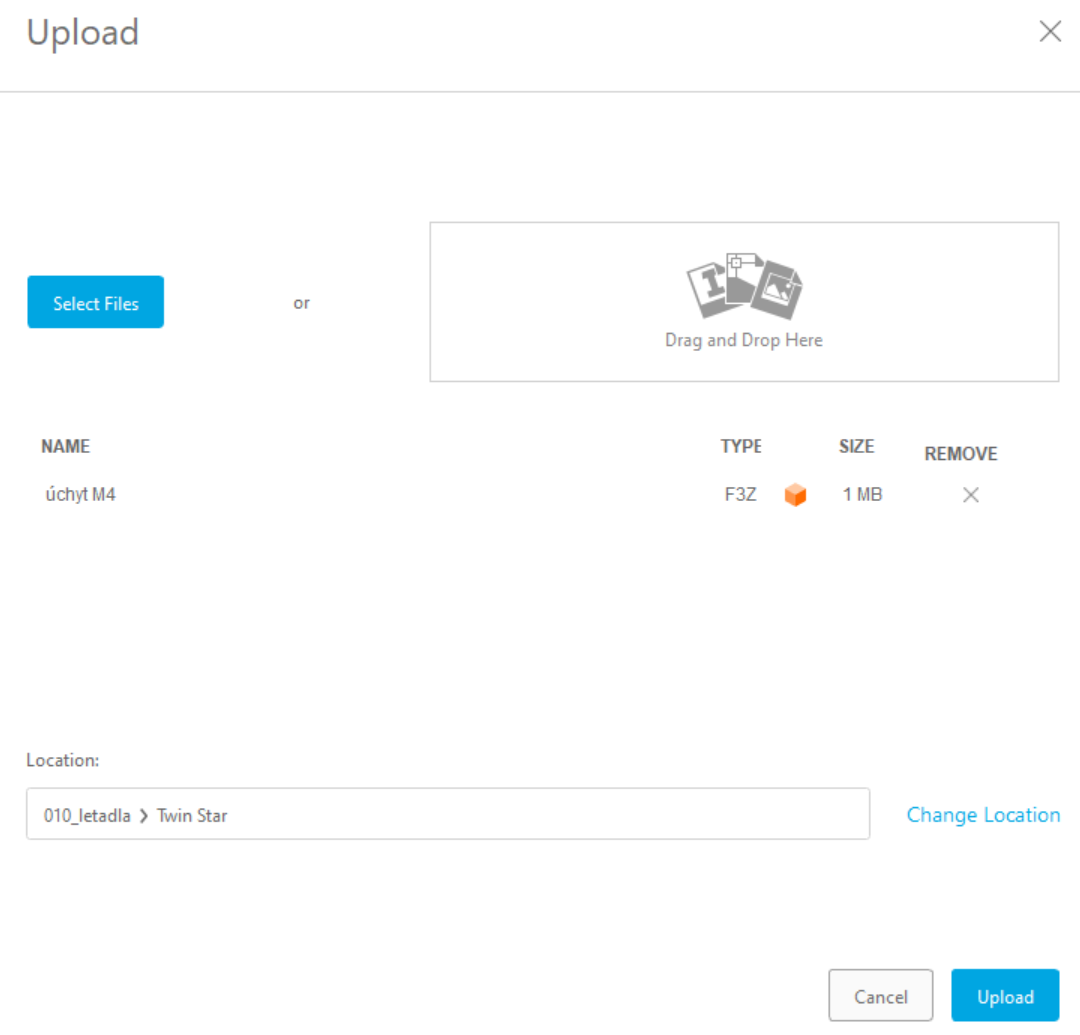

Vyberete u sebe na disku soubor .f3z, který se předtím vytvořil a dáte upload.


Export funguje tak, že pokud exportujete nějakou sestavu, ve které jsou komponenty z jiných výkresů, vyexportují se i tyto výkresy.

Mojí strategií je mít místo mnoha projektů projektů jen pár a výkresy si uspořádat v rámci podsložek projektů. Výkresy mezi projekty totiž nejde sdílet, mezi složkami ano. Mám tedy pár projektů: projekt pro modely letadel, projekty pro věci do domácnosti, projekty pro dílnu. V rámci jednoho projektu pro modely letadel sdílím třeba výkres serva nebo výkres motoru. Kdybych chtěl sdílet takové komponenty mezi projekty, musel bych je do dalších projektů kopírovat a vznikaly by mi nezávislé výkresy. Takto, když opravím nějakou chybu ve výkresu komponenty a mám vše v jednom projektu, mohu komponentu aktualizovat všude, kde je použita. Viz Organizace souborů a projektů.
