Auto

Video ukazuje možnosti Fusion 360. Vymodelování džípu skládajícího se z 650 dílů s funkčním podvozkem, převodovkou, modelu auta řízeného rádiem, který bez problému jezdí i v terénu.

Je k tomu zajímavý rozhovor s tvůrci Ondřejem Slavíkem a Jiřím Lorenčíkem. Dozvíte se, proč si vybrali zrovna Fusion 360, ale hlavně se dozvíte, kolik práce dá něco takového udělat: "Pracovali jsme na něm dva, zhruba rok každodenních večerních sezení s Fusionem 360 a k tomu většina víkendů".

Rozhovor je zde: Fusion 360 pro profesionální modelářství na projektech 3dsets

Hodnocení

Autodesk Fusion je mezi amatéry a modeláři velmi rozšířená CAD aplikace. Důvodů je několik:

• Používání je pro tzv. "startup" uživatele zdarma.
• Vývoj aplikace jde stále kupředu, vývojáři Autodesku reagují na potřeby praxe. Jde o vyspělý nástroj.
• Vlastnosti aplikace:
  • Objekty mohou být plně parametrizované. Když se třeba rozhodnu později zesílit nosník, změním jeho průřez a tato změna se promítne do všech navazujících dílů. Stejně tak lze díly zpětně upravovat kvůli tolerancím výrobního procesu.
  • Práce s historií. Lze se vrátit v čase zpět, zaeditovat něco, co se nepovedlo, a tato změna se promítne do práce a objektů, které byly vytvořeny potom.
  • Aplikace má poměrně strmou křivku osvojení. Je k dispozici velké množství tutoriálů, komunita ochotně sdílí znalosti.
  • Jednoduchá možnost týmové práce lidí, kteří jsou od sebe vzdáleni.

U větších projektů si někteří stěžují, že je aplikace pomalá, zejména u rozsáhlých skečů. Doporučení je dělat více menších skečů.

Cloudová aplikace

Fusion je cloudová aplikace. Kopie programu běží na vašem počítači, některé funconality běží na serverech Autodesku.

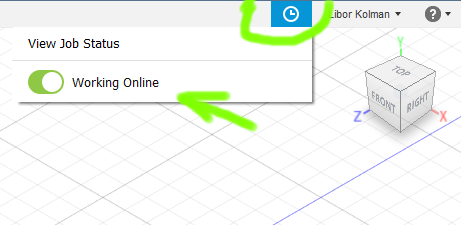

Když nebudete mít připojení do internetu, program nebude fungovat! Pro někoho to může být velké mínus. Můžete se přepnout do offline módu, který vám umožní s projektem pracovat dva týdny bez připojení k internetu. Ale některé funkcionality nebudou fungovat.

Rozebráno je to zde ( anglicky): Offline mode

Pro mě podstatnou funkcionalitou, která bez připojení do internetu neběží je

• nefunguje refresh objektů sdílených mezi výkresy funkcí derive
• nelze pracovat na starším projektu, který není v mezipaměti počítače, nejde ho stáhnout z cloudu
• nelze založit nový projekt, nelze založit v projektu složku

Fusion nebo FreeCAD?

Kamarád modelář se potřebuje naučit nějaký CAD, oblasti použití zhruba stejné jako já. Doporučuji mu Autodesk Fusion, on vidí jako perspektivní FreeCAD. Zkusil jsem porovnání těchto dvou systémů:

FreeCAD vs Fusion 360 v moji praxi

CAD Fusion rutinně používám, zaměřen jsem zejména na

• návrh RC modelů letadel nebo jejich částí
• přípravky do dílny, doplňky domácnosti, zahrada
• 3D tisk
• CNC řezání křídel
• obrábění na CNC stroji

Celkové srovnání – FreeCAD vs Fusion 360

1. Modely letadel

Fusion je pro návrh modelů letadel výrazně rychlejší. Žebra, přepážky, držáky serv, spojky křídel nebo motorová lože lze vytvářet velmi efektivně.

Vítěz: Fusion 360

2. EPP modely

Fusion nabízí velmi pohodlnou práci pomocí Sketch, Extrude, Mirror a Pattern. FreeCAD stejné operace zvládne, ale práce bývá pomalejší.

Vítěz: Fusion 360

3. 3D tisk

Oba programy umí export STL i STEP a jsou vhodné pro běžný návrh tisknutelných dílů.

Výsledek: Remíza

4. Povrchové modelování

Kapoty motorů, kryty kabin nebo aerodynamické přechody jsou oblastí, kde Fusion výrazně vede.

5. CNC řezačka křídel

Pro tvorbu žeber a export DXF jsou oba programy plně použitelné.

6. Historie modelu

Fusion nabízí přehlednou časovou osu (Timeline), která usnadňuje pozdější úpravy modelu.

7. Licence

Fusion je závislý na rozhodnutí společnosti Autodesk. FreeCAD je open-source projekt, který lze používat zcela nezávisle.

Průvodce pro začátečníka s cílem navrhovat RC modely

Pokud dnes začínáte s CADem a vaším cílem je jednou navrhovat RC modely letadel, díly pro 3D tisk, přípravky pro CNC řezačku a mechanické sestavy, jsou Fusion 360 i FreeCAD dobrou volbou. Rozdíl není v tom, co nakonec vytvoříte. Rozdíl je v tom, jak rychle se k tomu dostanete.

Co budete chtít za několik let umět

• držáky serv
• motorové přepážky
• spojky křídel
• žebra
• EPP modely
• 3D tisk
• mechanické přípravky
• celé sestavy modelů

První měsíc práce

Výukové materiály

Po půl roce učení

Navrhování celého modelu

Oba programy umožní vytvořit kompletní model letadla. Fusion je při pozdějších úpravách přehlednější, zatímco FreeCAD vyžaduje více zkušeností.

3D tisk

Pro běžné modelářské díly jsou oba programy prakticky srovnatelné.

Plochy a aerodynamické tvary

Fusion nabízí výrazně lepší nástroje pro tvorbu kapot, krytů kabiny nebo jiných plynulých tvarů.

Licence

Fusion je komerční produkt společnosti Autodesk. FreeCAD je open source a jeho používání není závislé na obchodní politice výrobce.

Celkové hodnocení

Poznámka k liceci Autodesku:

Autodesk nikdy neudělal veřejný příslib, že bude vždy mít free licenci Fusionu, že Fusion for Personal Use bude navždy zdarma. Autodesk pouze poskytuje a udržuje bezplatnou licenci pro osobní použití, ale ta je definovaná podmínkami licence a může se změnit. Aktuálně Autodesk uvádí, že Fusion for Personal Use je bezplatný, ale jde o omezenou verzi a podmínky stanovuje Autodesk. Historicky Autodesk několikrát upravoval podmínky hobby licence. Například v roce 2020 změnil rozsah funkcí bezplatné verze - omezení CAM, počet aktivních dokumentů apod., i když zároveň uvedl, že bezplatná osobní verze bude pokračovat. Fusion 360 nabízí bezplatnou licenci pro hobby použití, ale Autodesk může v budoucnu změnit její podmínky nebo omezení. Uživatel není vlastníkem licence a spoléhá na aktuální licenční politiku výrobce.

S tímto faktem žijou na světě tisíce hobby uživatelů. Můj názor je, že když jsem se naučil s Fusionem, že případný přechod na jiný software nebude bolestivý, že mnohem více práce mi dalo a cennější je osvojení si strategií různých konstrukcí. A to je mezi různými sofwary přenosné. Ostatně potvrzují to i zkušenosti profíků, kteří s přechodem k jinému chlebodárci musí často zvládnout i přechod na jiný software.
