Chci vozit v modelu FPV vybavení DJI FPV a kameru GoPro 360 MAX. Chci pro jeho řízení využít flight controller Matek F765 Wing a systém INAV. Rádio bude FrSky Taranis Q X7 s vysílacím modulem FrSky R9M a přijímačem FrSky R9 Stab OTA. Všechno jsem si vyzkoušel na samokřídle Razor.

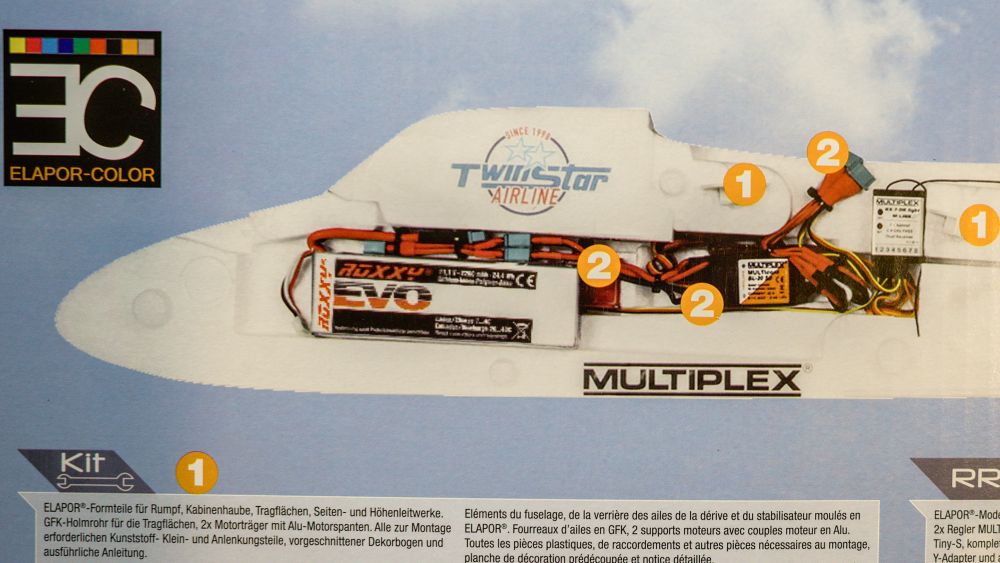

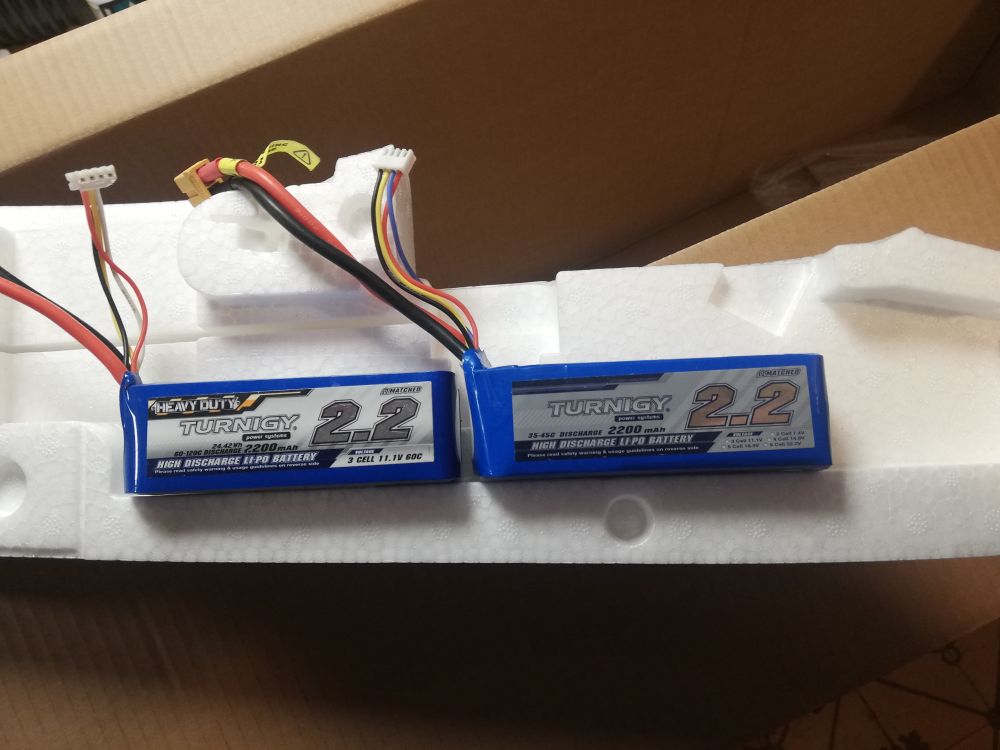

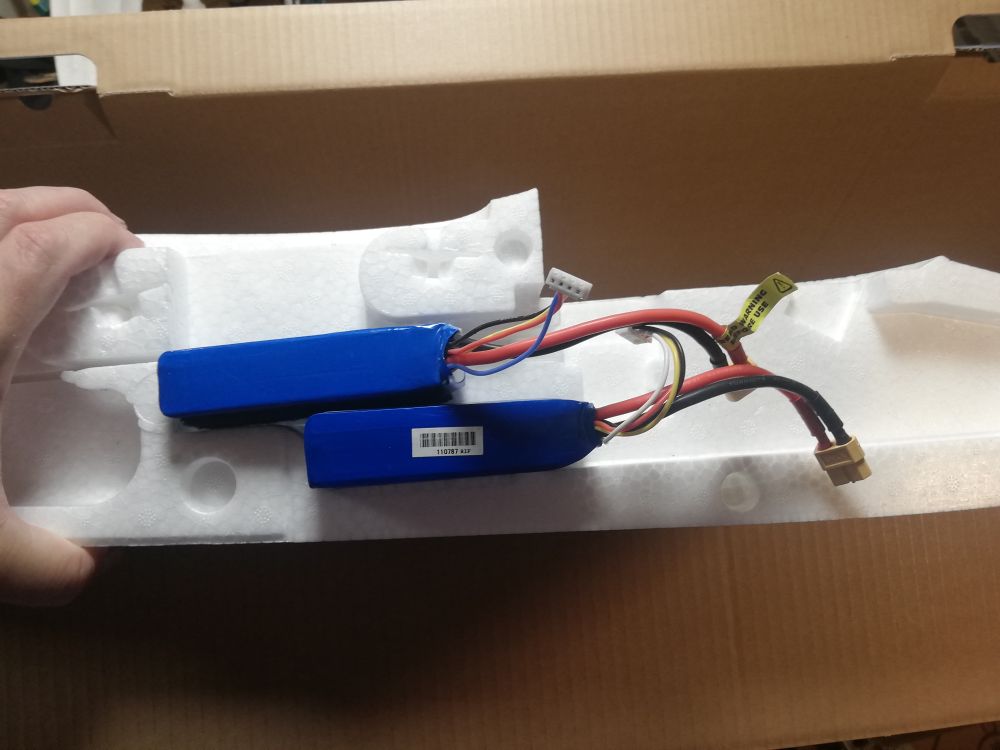

Je to dost "krabiček" v modelu navíc, dost propojení kabely a Twin Star je vymyšlen pro jednoduchou instalaci rádia, kde v jedné díře je baterka a ve druhé přijímač. Jedna věc je vymyslet kam vše dát a druhá jak udržet těžiště v žádoucí poloze, protože třeba ta kamera Gopro by měla být vepředu a je dost těžká. Baterky tak musí jít více dozadu.

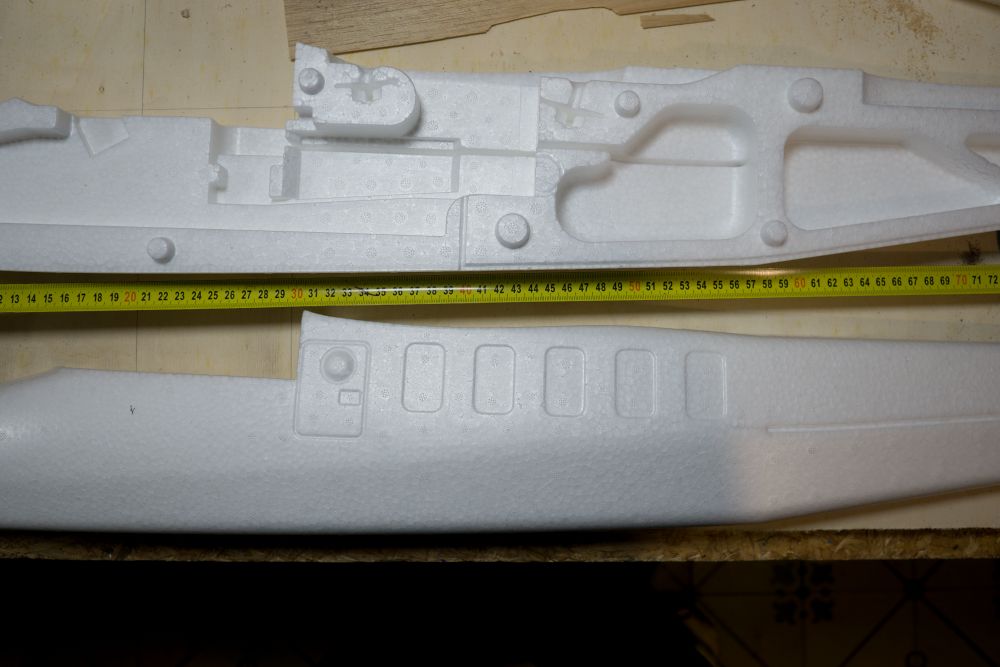

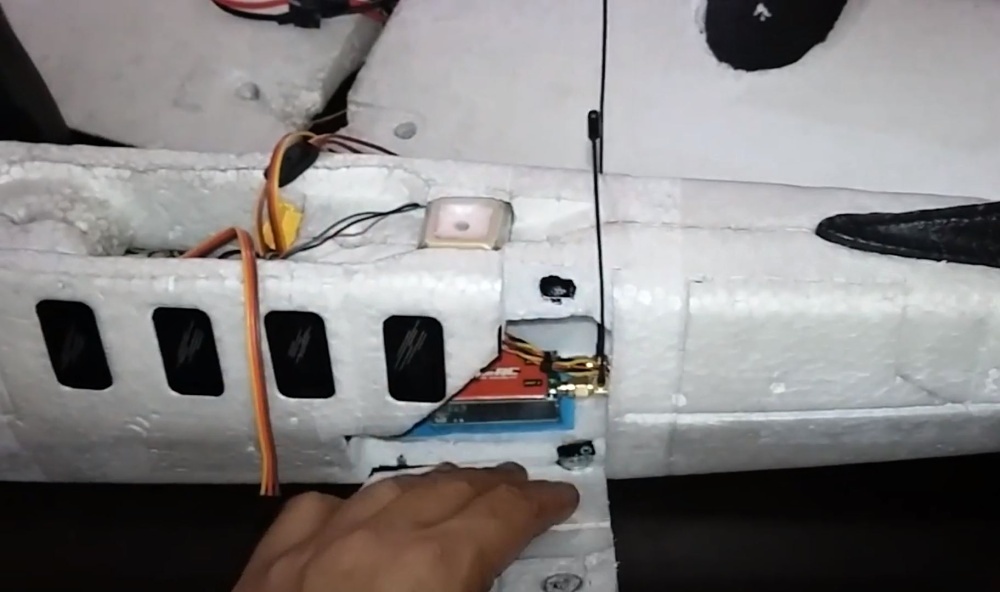

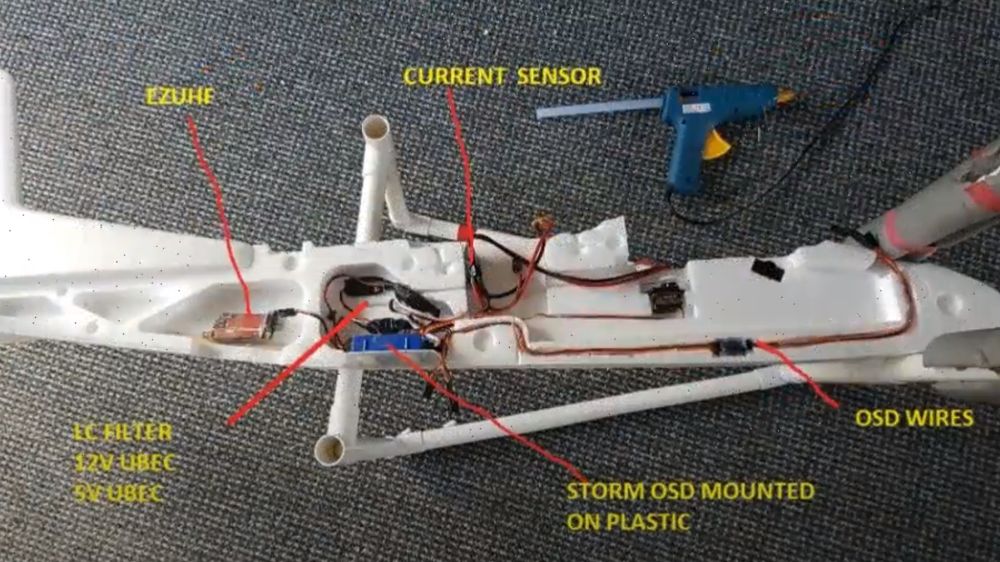

Hledal jsem inspiraci na internetu, ale žádné z prezentovaných řešení se mi nelíbilo. Všichni to řeší rozstrkáním komponent v trupu za centroplánem a vyřezáním menších či větších otvorů v trupu - dvířek zajištěných magnety, lepící páskou a podobně. Většinou jsou otvory řešeny tak, že snižují významně pevnost trupu.



Mým požadavkem je mimo instalace FPV vybavení také mít letadlo, které bude v praktickém provozu stejně dobré, jako původní Twin Star, které bude snášet provoz i za složitějších podmínek a vydrží mi sloužit nějakou dobu. Strávil jsem tak dost dlouhou dobu koukáním na díly rozložené na stole a přemýšlením, jak by to šlo udělat.

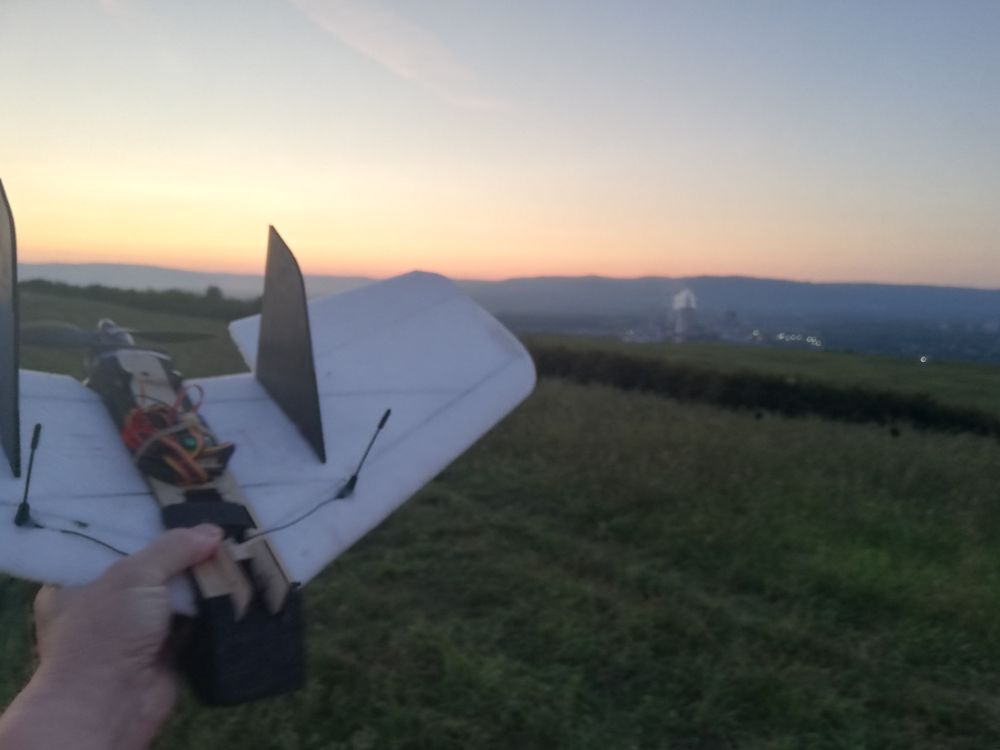

Chtěl jsem to udělat tak, abych co nejméně narušil konstrukci trupu, aby všechny komponenty šly v případě potřeby vymontovat a aby vše drželo dobře na svém místě i při nějakém nárazu. Asi nejvíc přemýšlení mi dalo umístění antén. V samokřídle jsem je měl zalepeny v křídle, tady ale je křídlo demontovatelné a spojení antén s přijímačem je nerozebiratelné!
