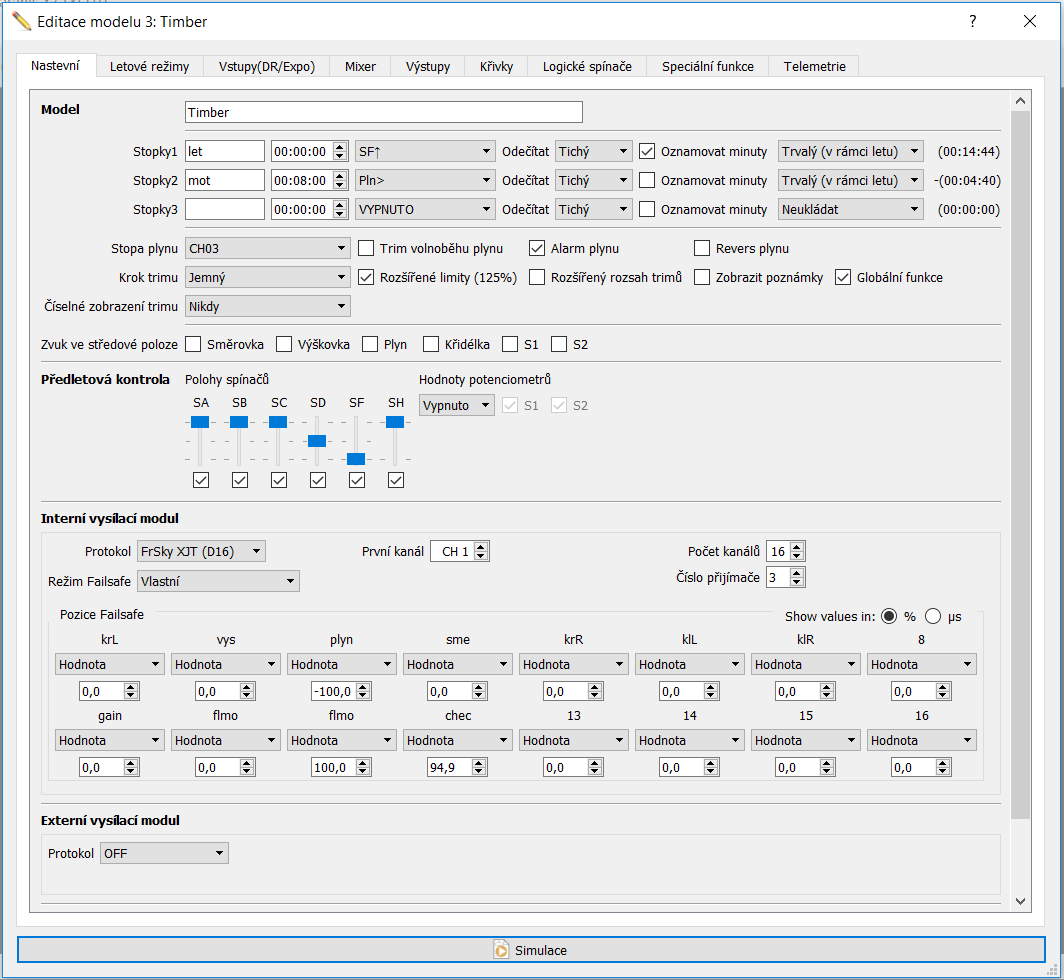

Setup / Nastavení
Nastavuje se jméno modelu. Zde nastavené jméno nahradí defaultní jméno MODELnn.
Přes toto jméno jsou s modelem spojeny některé soubory na SD kartě. Pozdější přejmenování modelu znamená přejmenovat také tyto soubory. Pod tímto jménem se také ukládají logy - záznamy telemetrie.
Časovače / stopky
Vysílač umí 3 časovače.
Časovač nastaven na 00:00 - nastavuje se tak zpravidla,když je požadovánu čítání nahoru.
Časovač nastaven na nenulový stav MM:SS - čítá dolů a pro průchodu nulou do záporných časů.
Když je požadováno čítání dolů, tak se nastaví počáteční hodnota třeba 6:00. Časovač začne na šesti minutách a běží směrem k nule.
Časovač se dá spustit
- spínačem, logickým spínačem, kniplem, trimem, letovým módem - !spo !RxBt !RSSI !VFAS !Curr !Tele !FM0 !L1 !tAr !tAl !tTu !tTd !tEu .. !tRr !tRl !SFk sobě ... OFF ON THs TH% THt SA k sobě ...
- Vyp - časovač je vypnutý
- ABS – časovač je vždy zapnutý
- THs - časovač běží, není-li plyn úplně stažený
- THt - odstartuje časovač při prvním přidání plynu a potom už běží pořád
- TH% časovač běží, není-li plyn úplně stažený, rychlost běhu je úměrná výchylce plynové páky
- Switches: Můžete si také vybrat všechny libovolné fyzické a virtuální přepínače! Přitom "t" znamená, například u TRNt "mžikový" spínač. Tj. jednou krátce přepne časovač na Zap, a znovu krátce přepne časovač na Vyp, nebo také funkce přepínání "t" (což není těžké, jednoduše jen zkusit také NOT "!" pro vypnutí spínače)
Persistent / Trvalé:
- Ne
- V rámci letu
- Reset ručně
Minute / Oznamovat minuty
Countdown / Odpočet odpočítá před koncem nastaveného časového úseku jeho vypršení
Plyn
- T-Reverse / Revers plynu -
- T-Source / Stopa plynu - určuje, co je vstupem pro spouštění časovače plynem
- T-Trim / Trim volnoběhu - trim plynu posouvá jen volnoběh, používá se u modelů se spalovacím motorem, kde trimování takto nastaveným plynem zajišťuje spolehlové volnoběžné otáčky při staženém plynu
Kontrola při zapnutí / před letem
- Checklist / Zobrazit poznámky - budou při aktivaci modelu zobrazeny textové poznámky ze souboru na SD kartě. Více viz složka MODELS.
- T-Warning / Alarm plynu - nedovolí aktivaci letu, dokud není plyn ve stažené poloze
- S-Warning / Polohy spínačů - nedovolí aktivaci letu, pokud nejsou přepínače v předepsané poloze
- Pot warn / Hodnoty potenciometrů - nedovolí aktivaci letu, pokud nejsou potenciometry v předepsané poloze

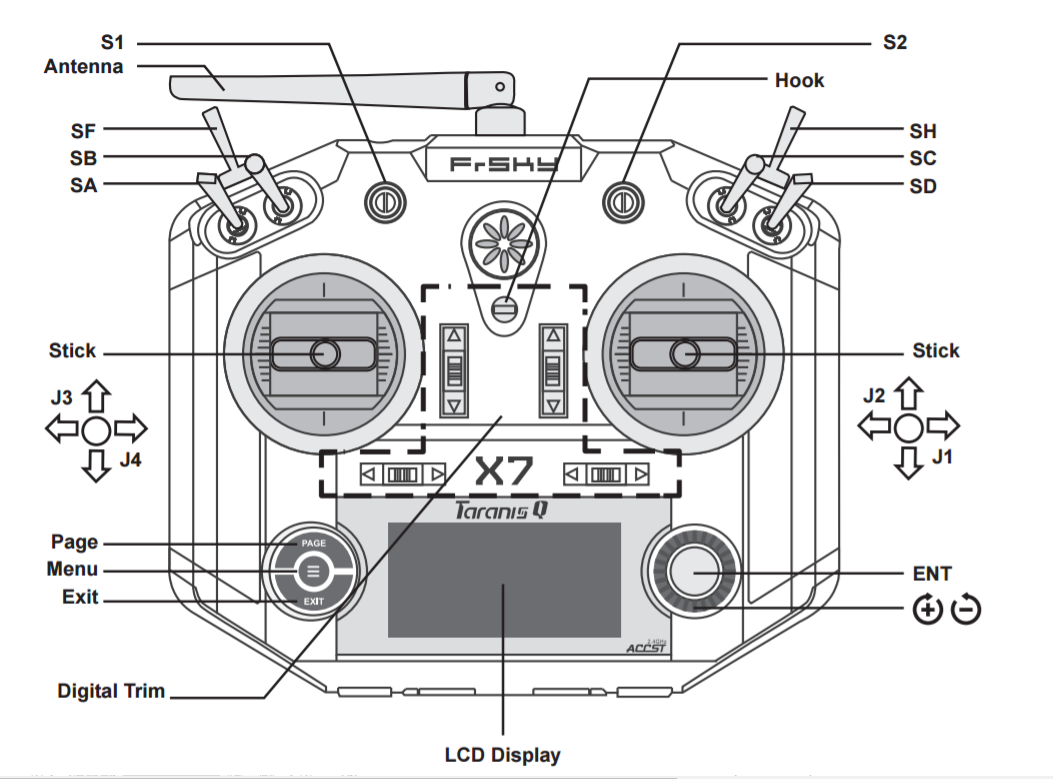

Použité symboly
CH01 - CH32 | - | |
CH1 - CH32 | - | |
TH | - | throttle, plyn |
SA, SB, SC, SD | - | přepínače třípolohové |
SF | - | dvoupolohový přepínač |
SH | - | mžikový spínač |
S1, S2 | - | otočné potenciometry |
SAá | - | přepínač v poloze od sebe |
SA- | - | přepínač ve středové neutrální poloze |
SAâ | - | přepínač v poloze k sobě |
!SA | - | invertovaná hodnota |
L1 - L64 | - | logické spínače |
TR1 - TR16 | - | trainer, signál 16 kanálů z připojeného žákovského vysílače |
