Jedicut

Program po generování G-code pro čtyřosou řezačku hot wire pro řezání křídla.

• Pracuje s DAT i DXF soubory.
• umí pracovat s propalem - to tvrdí Keith , já jsem nenašel způsob, jak to zadat
• umí drážku pro nosník
• neumí vylehčovací dutinu

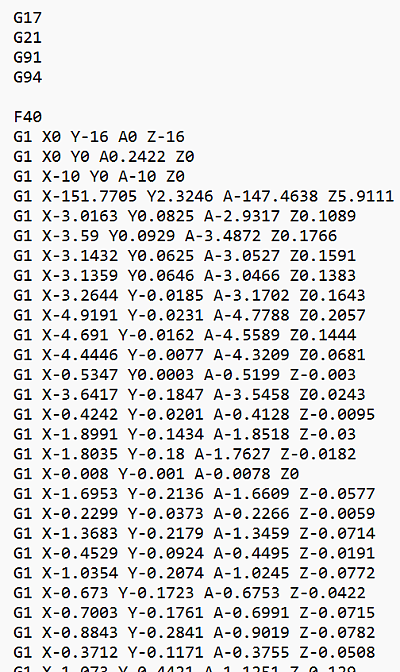

Generuje relativní souřadnice - G91:

(viz G-code)

NC Corrector kód neumí zobrazit. Je tam volba stroje hotwire, ale ani s tou jsem nedocílil smysluplného zobrazení programu. devSim to taky neumí, neumí si poradit s relativními souřadnicemi.

Jedicut bere jako dopředný směr řezání směr zleva doprava. Pokud chcete začít řezání od odtokovky, je třeba mít odtokovku na levé straně, nebo si nastavit opačný směr pohybu drátu.

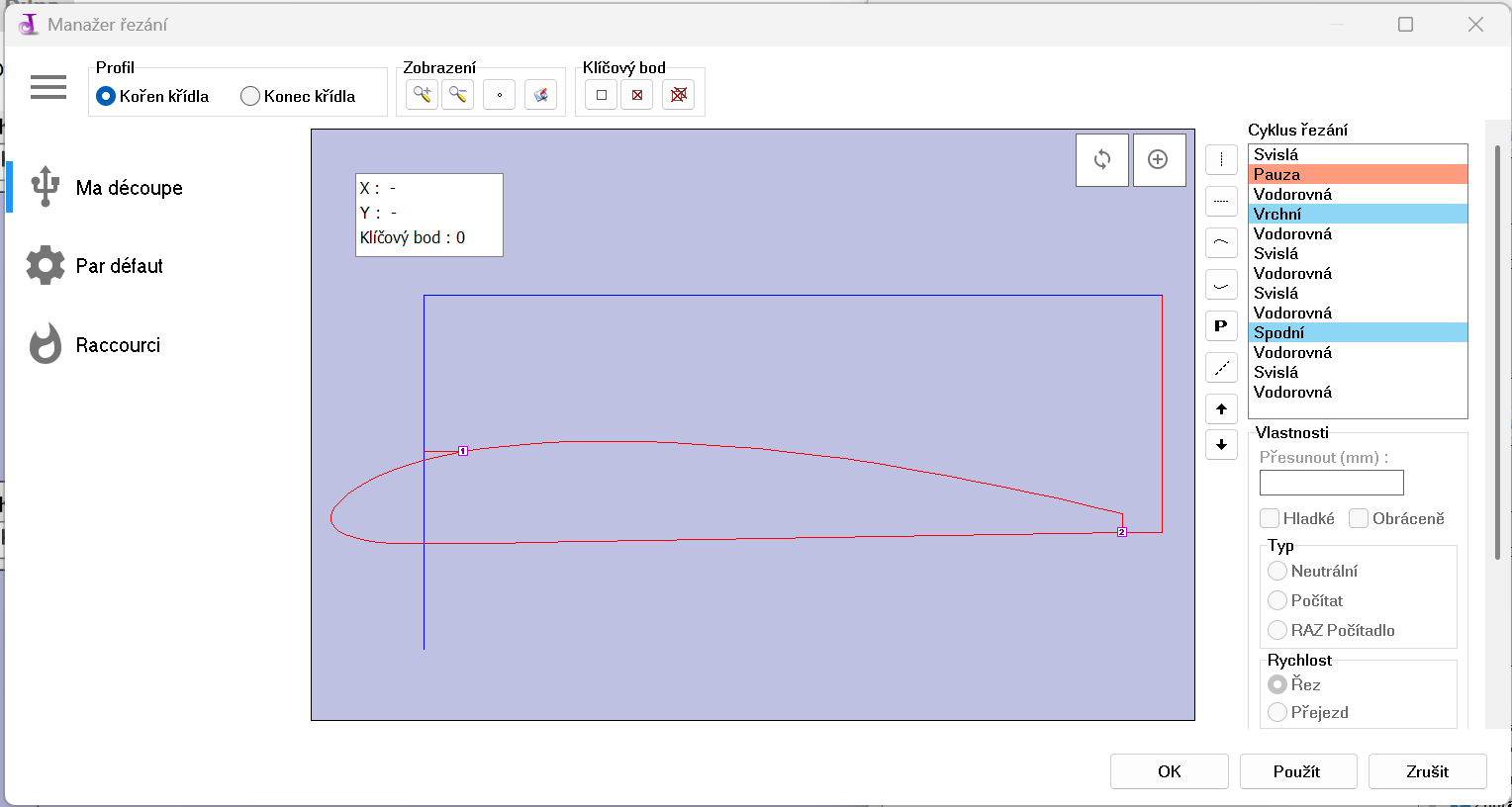

Neúplný překlad programu:

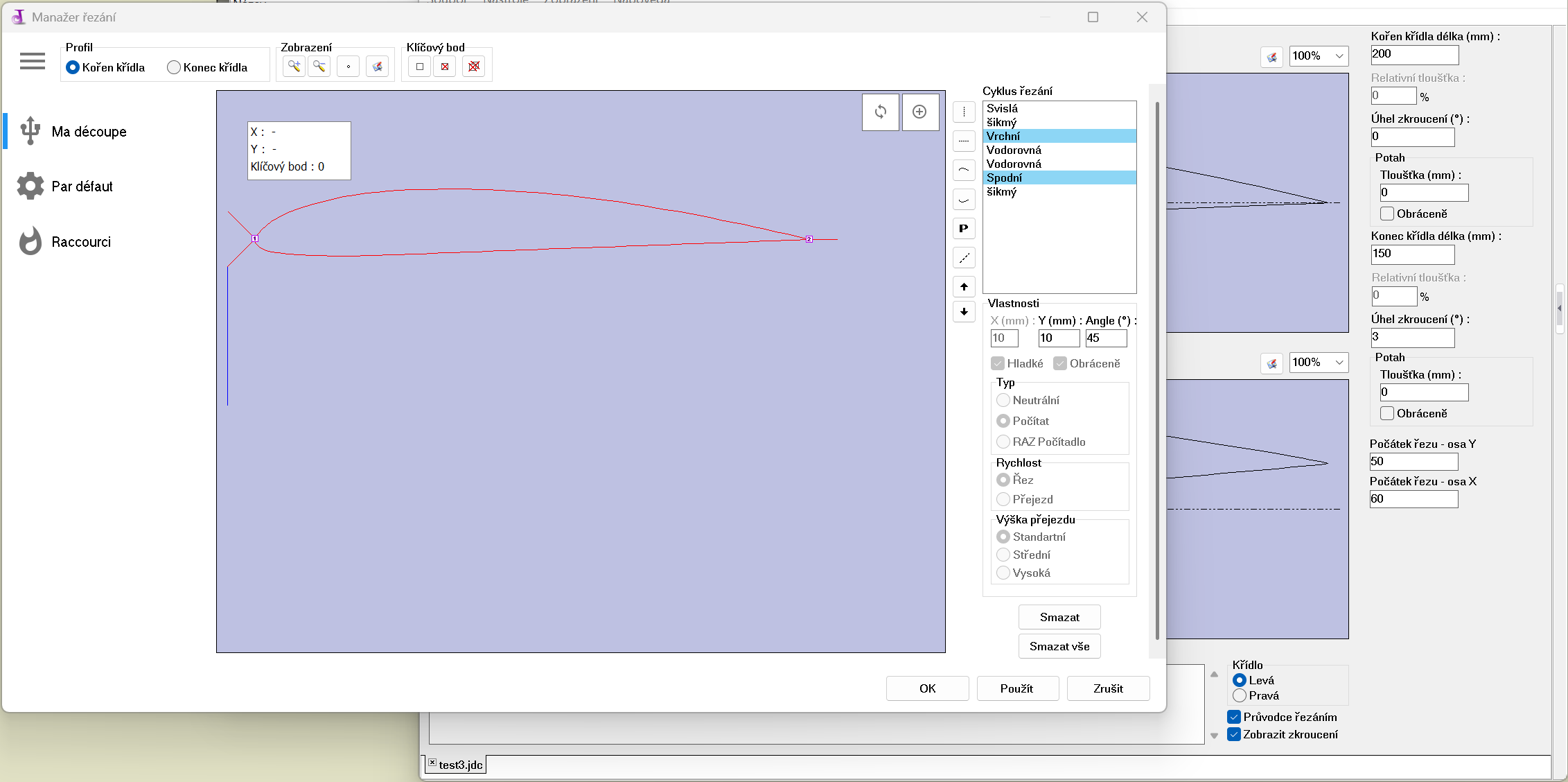

• Ma déccoupe - moje řezání - pořadí řezání si nastavuji sám
• Par défault - Ve výchozím nastavení - pořadí řezání navržené programem
• Raccourci - zkratka - asi řeže jen 2D tvar

Zdroje:

• www.jedicut.com/forums
• Youtube
• Facebook
• GitHub
• X (Twitter)

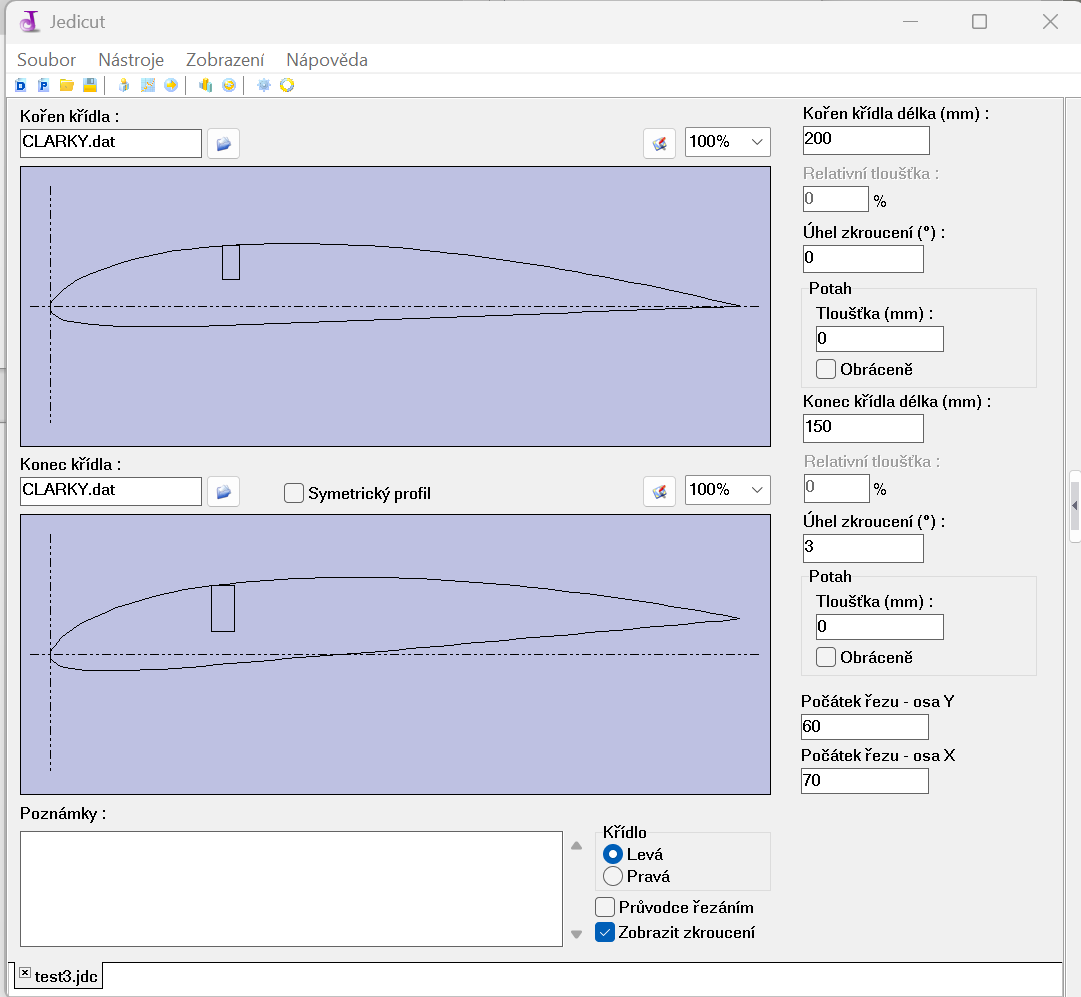

Když jsem si Jedicut nainstaloval a prohlédl uživatelské rozhraní, uviděl jsem způsob zadávání postupu řezání a dráhy drátu tak, jak jsem si představoval, že bych to dělal, kdybych to měl programovat sám. Vzhledem k tomu, že do programu lze importovat vlastní dxf nákresy tvaru řezu, že se dají určovat libovolně klíčové body, kudy musí na krajních profilech drát projet synchronně, je to univerzální nástroj dávající při programování řezu velkou volnost.

Problém je jazyková bariéra. Program lze přepnout z francoužštiny do angličtiny nebo do češtiny, ale chybové hlášky nebo upozornění se zobrazují ve francoužštině a to se opravdu nedá číst!

Druhý problém pro mě byl, že vygenerovaný program jede úplně hlemýždí rychlostí. V programu se asi pracuje špatně s proměnnými, změna nastavení se projeví, až když se z programu vyskočí a znovu do něj vleze.

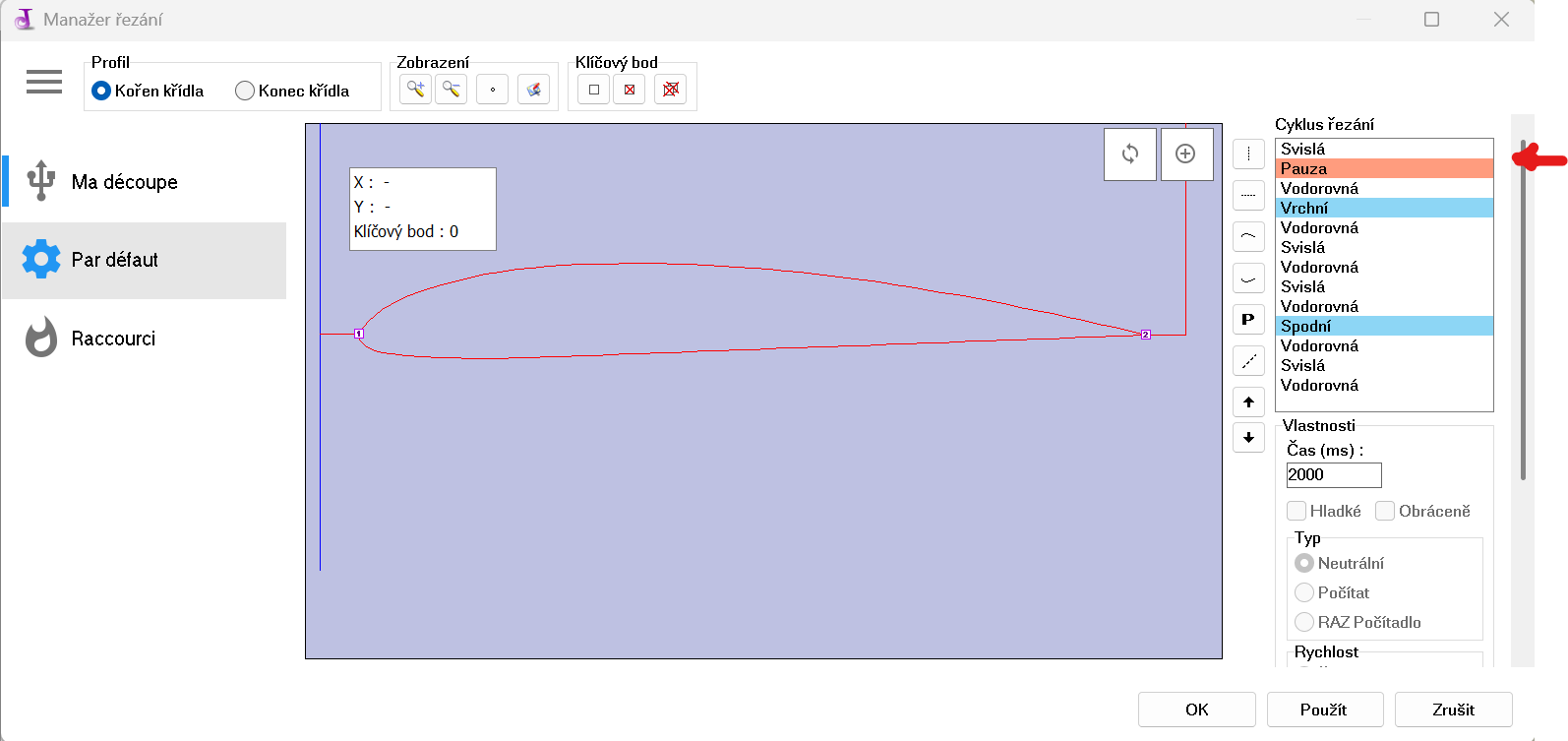

Pauza:

Vloží do programu "G3 P2000", s pauzou si neumí GRBL Hotwire poradit, je třeba to vyhodit.

devSim s i asi neporadí s příkazem G91 - Relative Positioning. Nesimuluje vygenerovaný program dobře. V GRBLhotwire jede program v pořádku.

Autor programu se programu od roku 2018 prevděpodobně nevěnuje.

Generovaný kód kontroluji podle

• Přehled G-code
• program devSim

DXF z Fusion 360

Jedním z mých požadavků je řezání podle nákresu v DXF souboru. Zkusil jsem svůj nákres udělaný ve Fusion 360 vyexportovat, ale po importu do Jedicut žádnou čáru nevidím.

Jedicut nečte novější formáty souborů .DXF a neumí pracovat se spline křivkami. Na transformaci na formát souboru kompatibilní s Jedicut a transformaci spline křivek na primitivnější geometrii existuje plugin pro Fusion: DXF Spline To Polyline

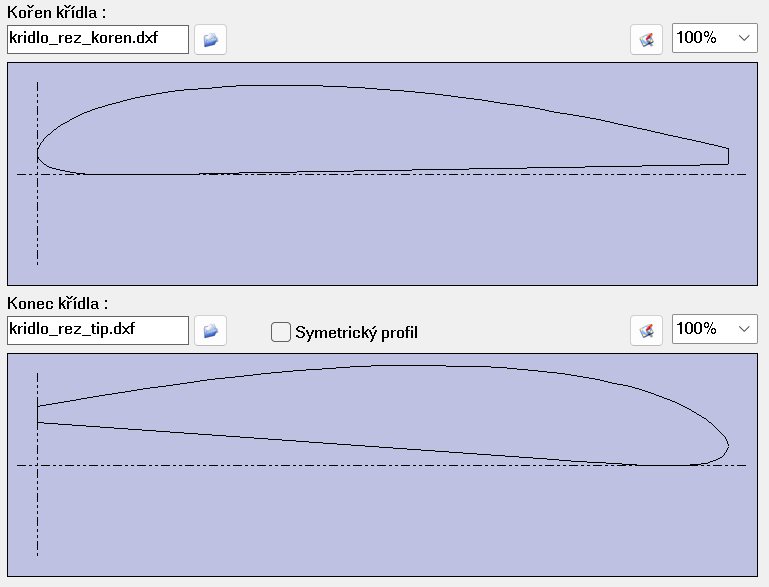

Otočené dxf

Dvě DXF s čárou řezu vygenerované z Fusion 360 mají nesprávnou orientaci. Co s tím?

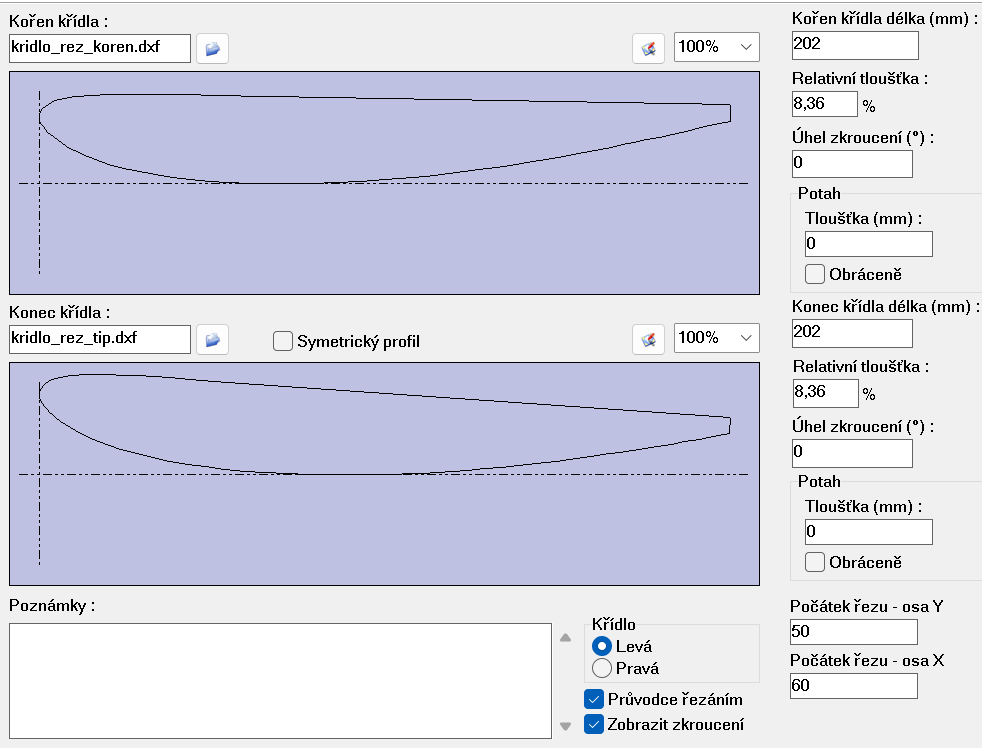

K tomu je v programu volba "symetrický profil":

Překlad do češtiny je v tomto případě trochu nešťastný.
