Program pro generování G-code ze souřadnic profilů v .DAT formátu
pro řezání křídel na CNC řezačce.
O programu jsem se dozvěděl zde:
rckeith.co.uk
Má online verzi zde:
swarfer.co.za
Zvolil jsem raději kompilovanou verzi, která se dá na výše uvedené stránce stáhnout.

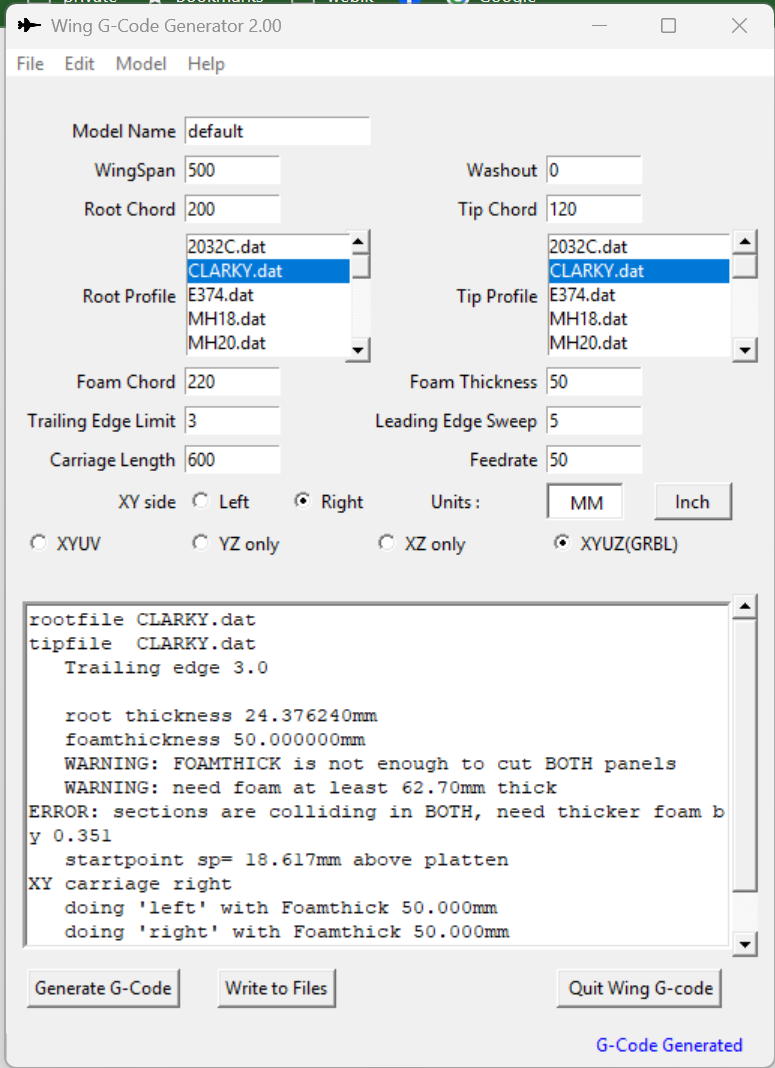

Program generuje g-code s označením os XYUZ a aby to stroj - firmware GRBL Hotwire,
který pracuje s označením os XYAZ, požral,
je třeba v editoru pokaždé program upravit stylem najdi nahraď. Hledám " U" a nahrazuji " A".
Program neumí korekci na propal.
Uživatelé programu to řeší tak, že přidají na hloubce kořenovéko a koncového profilu,
řežou tedy o něco větší profil a výsledkem je profil správné velikosti.
Program neumí vyříznout drážku na nosník.
14.12.2024
Předpokládám,
že korekce dráhy podle tloušťky drátu a propalu není záležitost programu a firmware
GRBL Hotwire,
ale že to má mít na starosti program, který generuje G-code.
Stejně tak je to při práci s routerem.
O co jde?
Cílem je vyříznout profil tak, jak udávají souřadnice profilu.
Řeže se drátem, který má nějaký průměr,
drát taví materiál a materiál se taví do větší vzdálenosti než je průměr drátu.
Propal - mezera vzniklá řezáním má tak nějakou šířku.
Ta šířka není konstantní, když drát jede někde "do rohu", nahromaděné teplo způsobí větší propal,
pracuje se s nějakým kompromisem nastavení řezných podmínek.

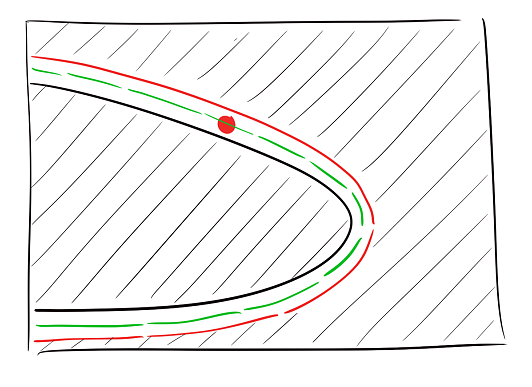

Aby tedy stroj vyřízl tvar podle souřadnic profilu,
musí být drát veden po dráze nad cílovým povrchem (zelená čára) ve vzdálenosti poloviny propalu
- to je ta korekce. Ve světě se té korekci asi říká "kerf".
