CNC 3D
22.09.2023
Když CNC stroj umí pracovat ve třech dimenzích, celkem přirozeně člověk zkusí vystrouhat něco prostorového - něco 3D. Rázem se člověk ocitá v jiné oblasti, v oblasti o dost složitější, než je jen prosté 2D řezání kontur plošných materiálů.
Co se vyrábí 3D obráběním:
- kopyta pro výrobu negativních forem pro laminování
- negativní formy
- kopyta pro lisování kabin
- křídla házedel z balzy
- křídla z EPP
- trupy z XPS nebo EPP
Na rozdíl od 2D obrábění - řezání přináší 3D obrábění tyto problémy:
- je třeba se zabývat správnou geometrií stroje, rovnoběžností stolu s osami X-Y, kolmostí osy Z, rovnoběžností vřetene s osou Z
- stroj musí mít vyšší tuhost než je potřeba pro 2D operace
- je třeba více se zabývat výkonem, při odebírání objemu musí nástroj projet o dva řády delší dráhy, poloviční rychlost nástroje u 2D operace znamená prodloužení doby operace třeba z 2 minut na 4 minuty, u 3D operace to může znamenat prodloužení z 30 minut na hodinu.
- je třeba se zabývat kvalitou povrchu
- u některých obrobků si optimalizace výroby vyžádá výměnu nástroje během jeho obrábění, větší fréza provede operaci rychleji, menší fréza může obrobit jemnější detaily
- nutnost přesněji a opakovaně určovat počátek pracovních souřadnic vůči polotovaru
- upínání obrobků je složitější

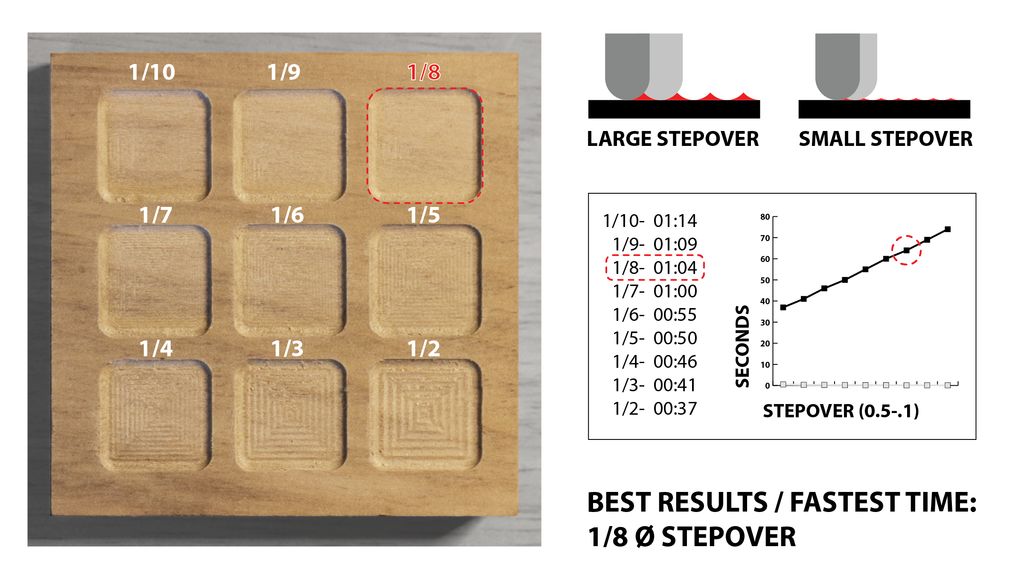

3D CNC CAM Setup
22.05.2019
Článek uvádějící do oblasti optimalizace 3D obrábění.
Odkaz na článek:
How to Make a 3D CNC CAM Setup
anglicky
