Obecně

Rysky

Při upínání přířezů na stůl routeru je třeba například prkýnka balzy upnout rovnoběžně s jednou osou stroje. Aby se to dělalo snadněji, je možné si na stole udělat rysky.

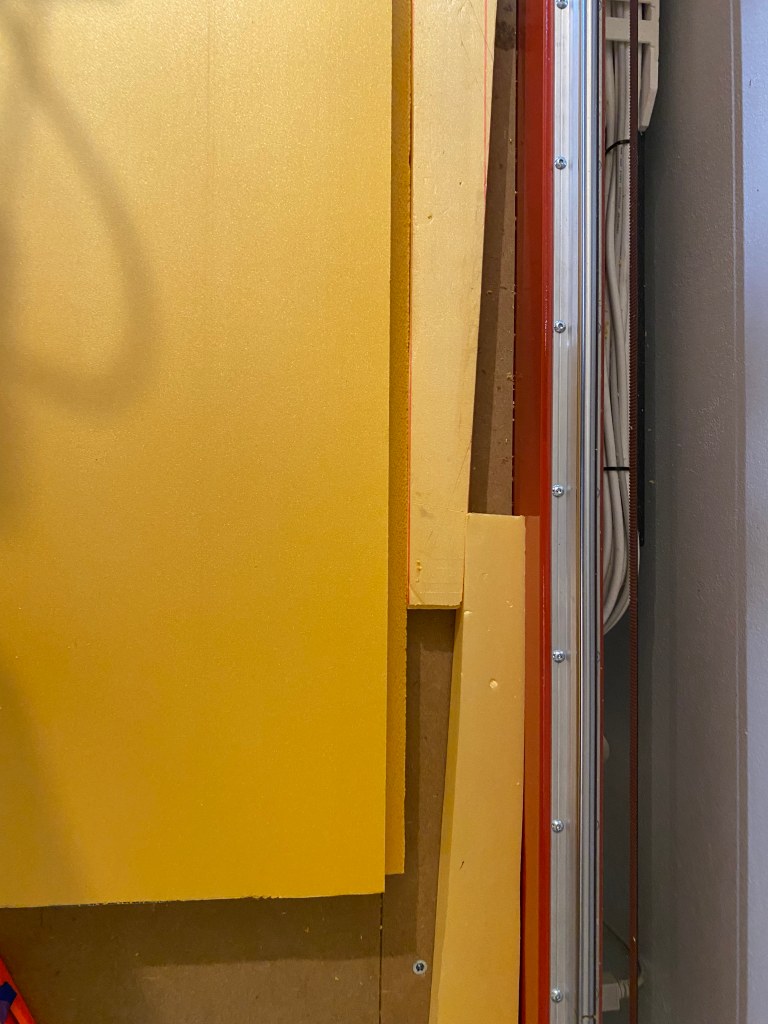

Do desky stroje z MDF lze rysky snadno vyrobit malou frézou. Na fotce jsou rysky vyrobeny frézou 1.4 mm do hloubky 2 mm. Mimo rysek rovnoběžných s osou Y jsem si udělal i rysky v úhlu 15 a 30 stupňů. Ty jsem využil, když se mi obrobek nevešel na délku stolu. Po natočení jsem obrobek na stůl dostal.

Odsávání

K odsávání v běžné modelářské dílně nejspíše každý používá vysavač. Já třeba používám dílenský vysavač Narex.


Ještě existují dílenské odsavače.


Vysavač a dílenský odsavač se liší tím, že dílenský odsavač umí nasávat velký objem vzduchu, vysavač zase vytváří větší podtlak. Rozdíl je taky v tom, že dílenské odsavače mají hadice o mnohem větším průřezu než vysavače.

Mimo sací schopnosti stroje je významnou vlastností spotřeba elektrické energie. Například můj vysavač:

  • 1260 W - plný výkon
  • 565 W - poloviční výkon
  • 260 W - minimální výkon

Ten poloviční výkon vysavače je u mě minimum, aby odsávání fungovalo. Ve srovnání se spotřebou malého modelářského stroje je to násobně více. I to je důvod programovat obrábění, kde chceme použít odsávání, s co největším možným posuvem a úběrem, aby se zkrátila doba obrábění a tím i spotřeba elektrické energie.
