První den
(8/2026)
Měl jsem vyrazit na týdenní dovolenou a zrovna mě popadla mánie nakreslit tenhle model. Ve Fusionu. Doma kreslím na "velkém" počítači, který stojí pod stolem (setup) Vzal jsem sebou na dovolenou notebook, co jsem koupil ženě na takové to domácí brouzdání po netu, přidal si na něj svůj účet a nainstaloval Fusion.
Ráno, než vstali ostatní, a večer, když ostatní otevřeli knihy nebo šli spát, jsem zasedl k notebooku a začal kreslit.
Je to na slabém notebooku "trochu" pomalejší,
má to "trochu" menší rozlišení obrazu, ale jde s tím pracovat. Popsal jsem to v tomto článku:
Chtěl jsem si vzít Autodesk Fusion na dovolenou a mohl jsem si vzít jen notebook
Umax Visionbook 14 WN Plus:
CPU: Intel N100 800 MHz, 4 jádra, 4 vlákna
Bude na něm Fusion fungovat?
Týdenní zkušenost z dovolené. Než se vzbudil zbytek výpravy, kreslil jsem si.
Když šli ostatní spát nebo si četli, kreslil jsem si.

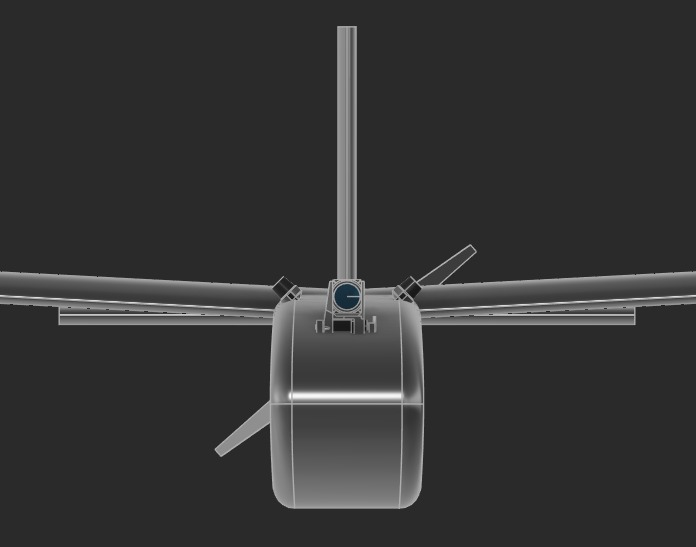

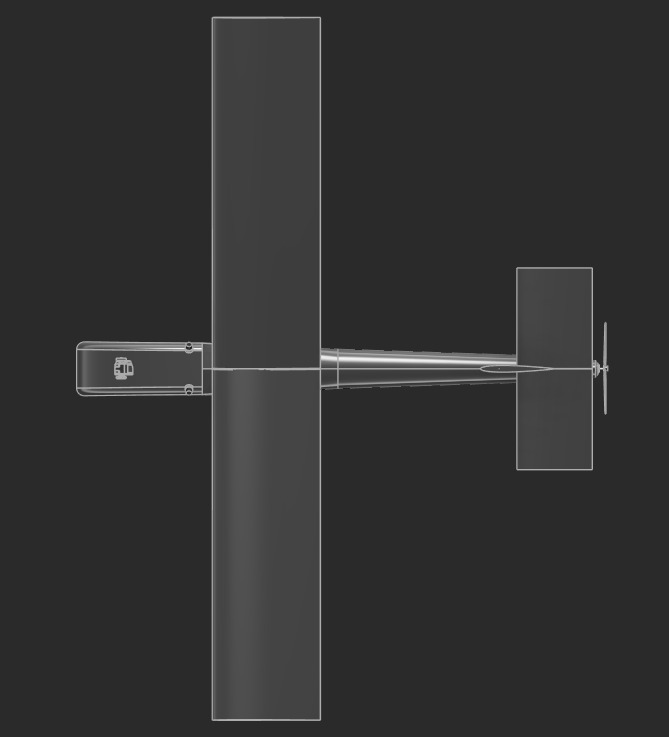

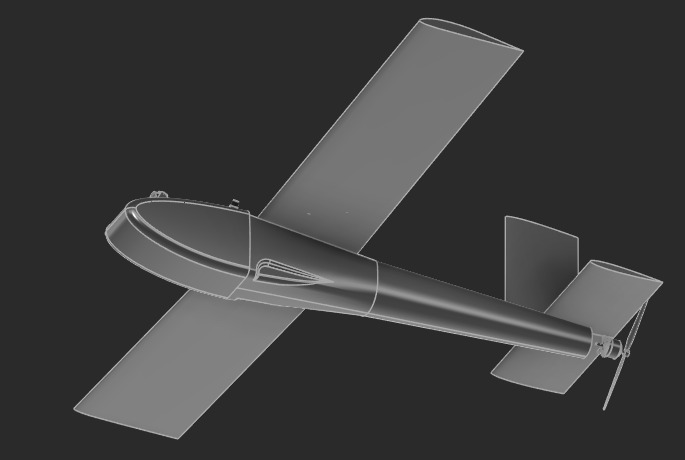

Dal jsem dohromady koncepci a dost detailů letadla metr čtyřicet rozpětí,
expiriment pro mě - tištěné letadlo.
Jde dělat i na takto slabém počítači.
Je to pomalejší, občas jsem musel vteřinku dvě počkat, ale fungovalo to.
Jen rozlišení obrazu je znát docela dost,
rozlišení doma 3840 x 2160 a mnohem menší u notebooku je opravdu rozdíl velký,
na notebooku mi to někdy připadalo,
že místo s ostrou tužkou pracuji s voskovkou. 😃
V nouzi
RAM: 8 GB
grafika: integrovaná Intel UHD Graphics
disk: HD 250 GB
systém: Windows 11 Pro 64bit
CaCa tištěná ver1 ite1:
Pojmenování návrhů
Návrhy ve Fusionu jsem pojmenovával takto:
- 01 muška ver1 ite2
- 02-1 geometrie trup ver1 ite2
- 02-2 geometrie křídlo ver1 ite2
- 02-3 geometrie výškovka ver1 ite2
- 02-4 geometrie směrovky ver1 ite2
- 03 geometrie sestava symetrie ver1 ite2
- 04 setup SYM ver1 ite2
- 05 setup ASYM ver1 ite2
- 05 setup FPV 1osa ver1 ite2
- 05 setup FPV 2osy ver1 ite2
- 07-1 tisk křídlo ver1 ite2
- 07-2 tisk trup ver1 ite2
- 07-3 tisk výškovka ver1 ite2
- 07-4 tisk směrovka ver1 ite2
- 07-5 tisk lože křídla ver1 ite2
Návrhy jsou v samostatné složce iterace 2, ale i tak přidávám na konec názvu návrhu označení verze a iterace, abych, když otevřu návrhy různých iterací nebo etap, viděl, na co koukám a co edituji.
To číslo na začátku je číslo etapy - viz Etapový top-down návrh ve Fusion 360 - Základní princip. To číslo za pomlčkou je číslo paralelní větve jedné etapy. Popis etap zde: Praktický příklad
