Pokračuji v tom, co už jsem dělal na původním stroji, dělám si spoil boardy.

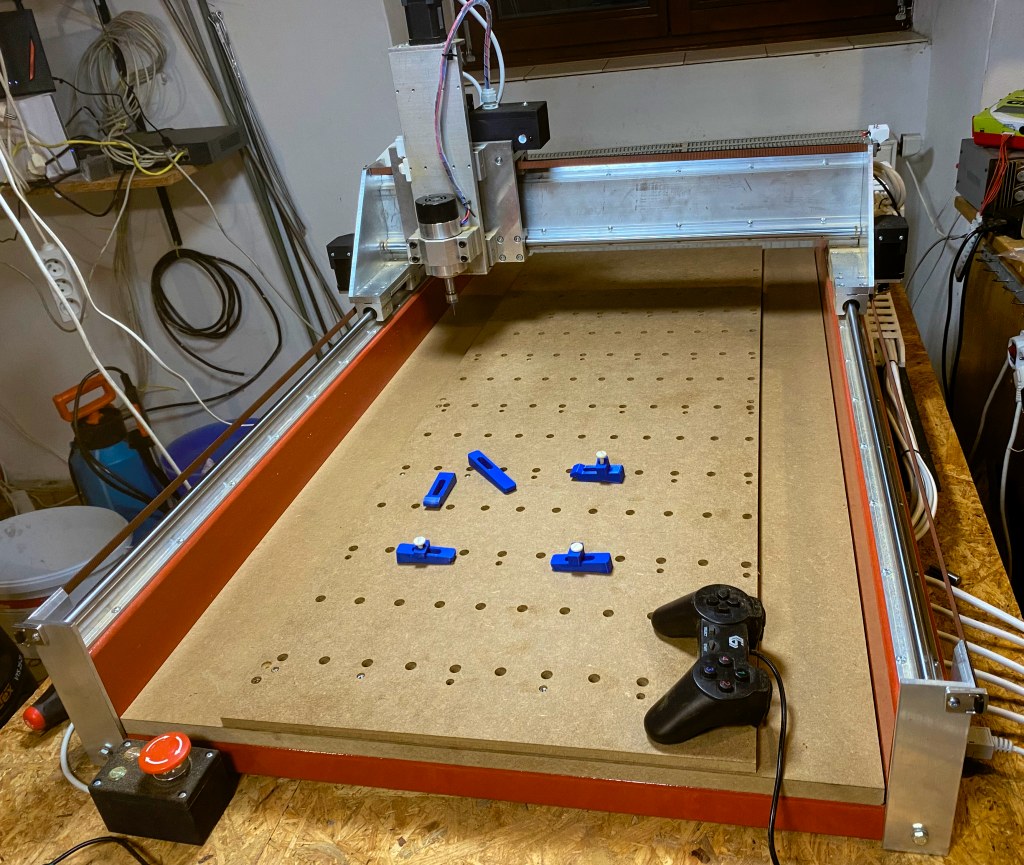

Myšlenka je v použití matic v desce z MDF, která je pak připevněna na původní desce stolu - spoil board se tomu říká.

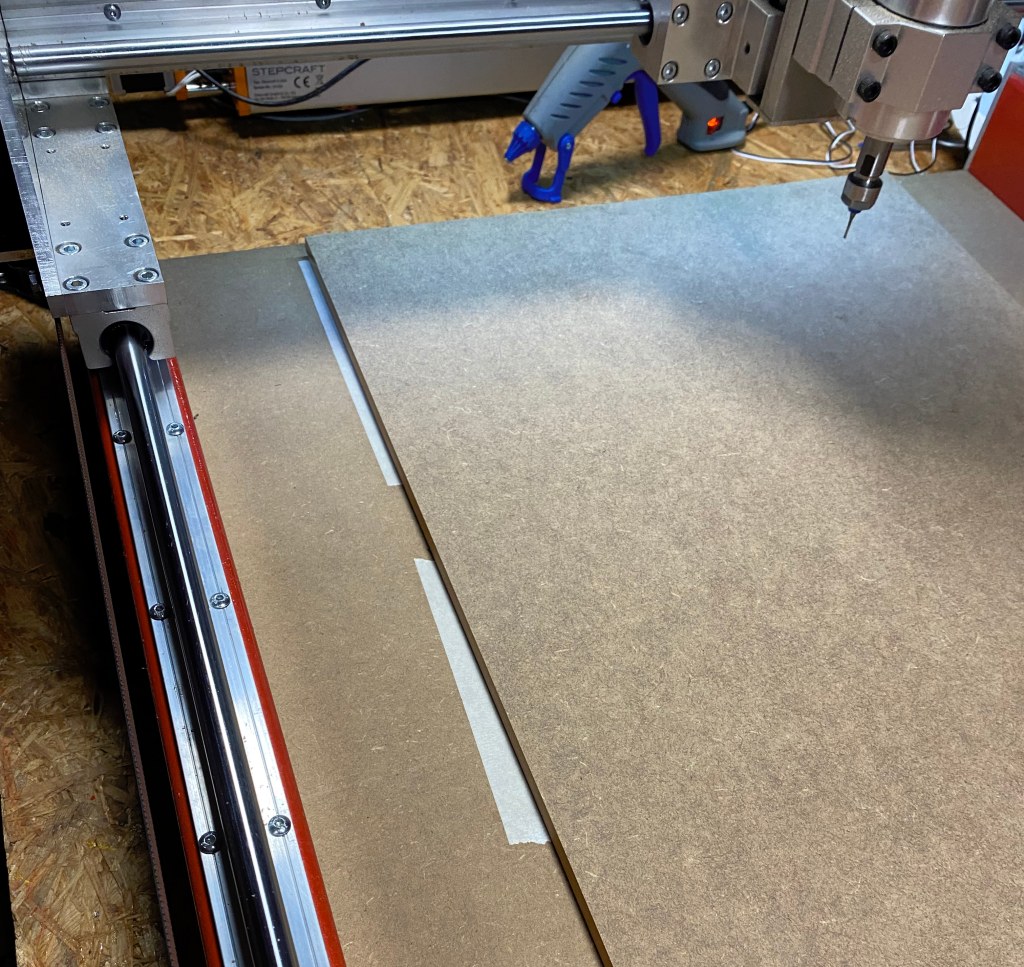

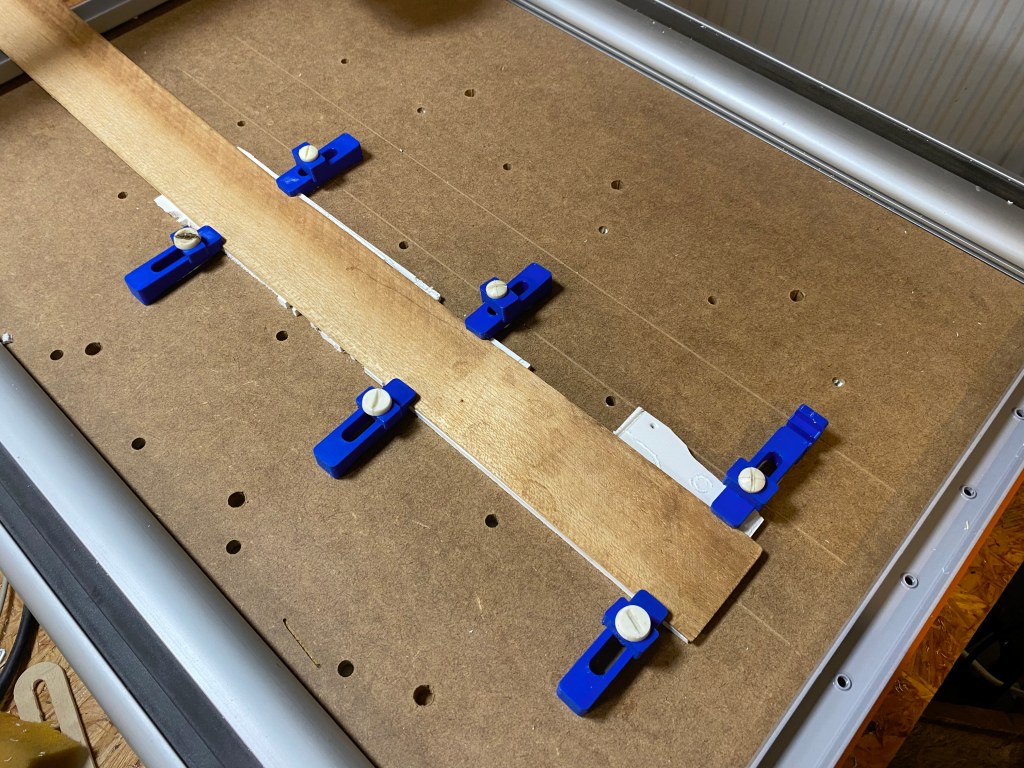

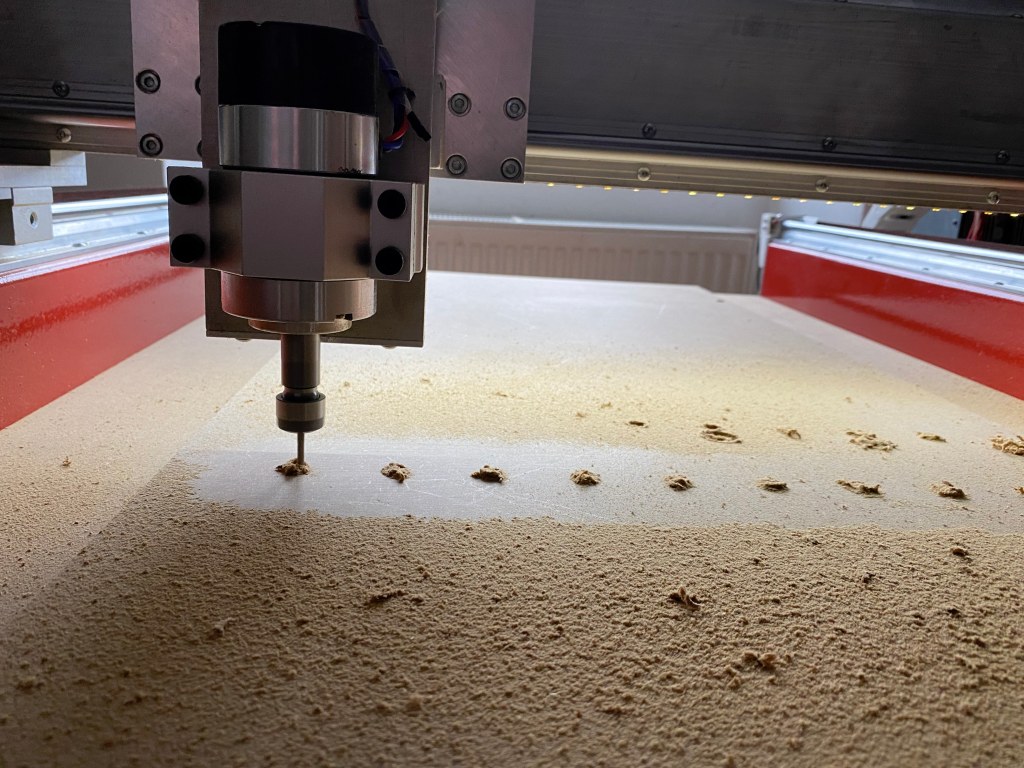

Výrobu spoil boardu zadávám novému stroji. Nový stroj musí vyrobit spoil board sám pro sebe. image Upnutí řeším přilepením obráběné desky tavným lepidlem. Na stůl stroje přilepím lepící pásku v místě, kde budu tavným lepidlem lepit obráběnou desku. Lepidlo se potom odstraní stržením té lepící pásky.

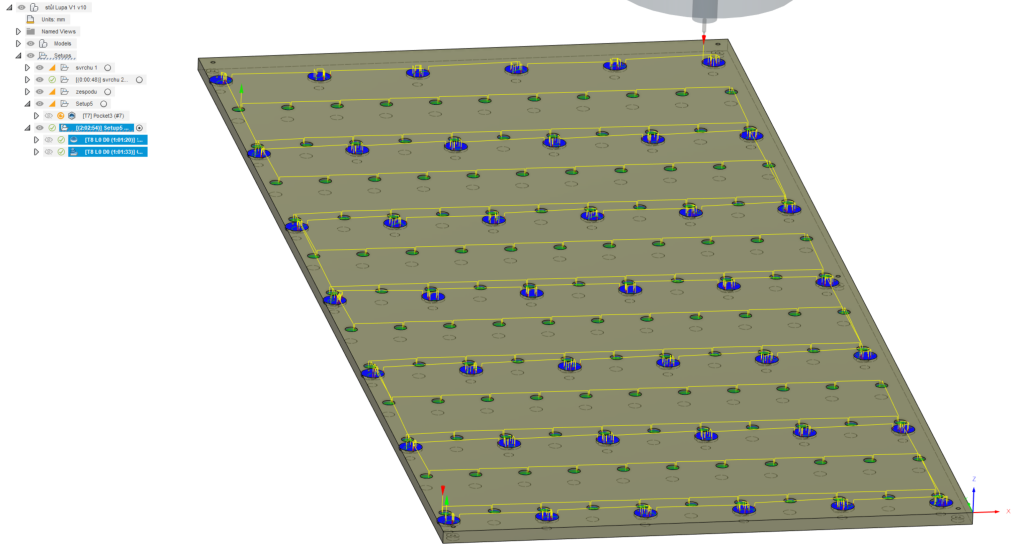

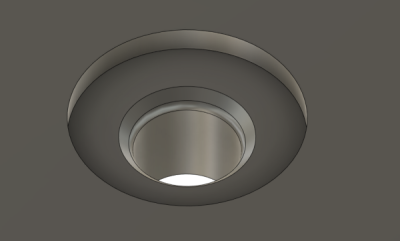

Výkres je jen modifikací výkresu spoil boardu pro starý stroj. Spoil board je z MDF 10 mm. Z jedné strany (spodní) frézuji zahloubení pro zatloukací matice, z druhé strany díry pro průchod šroubů a díry pro kolíky 10 mm. Obrábím tedy desku z obou stran.

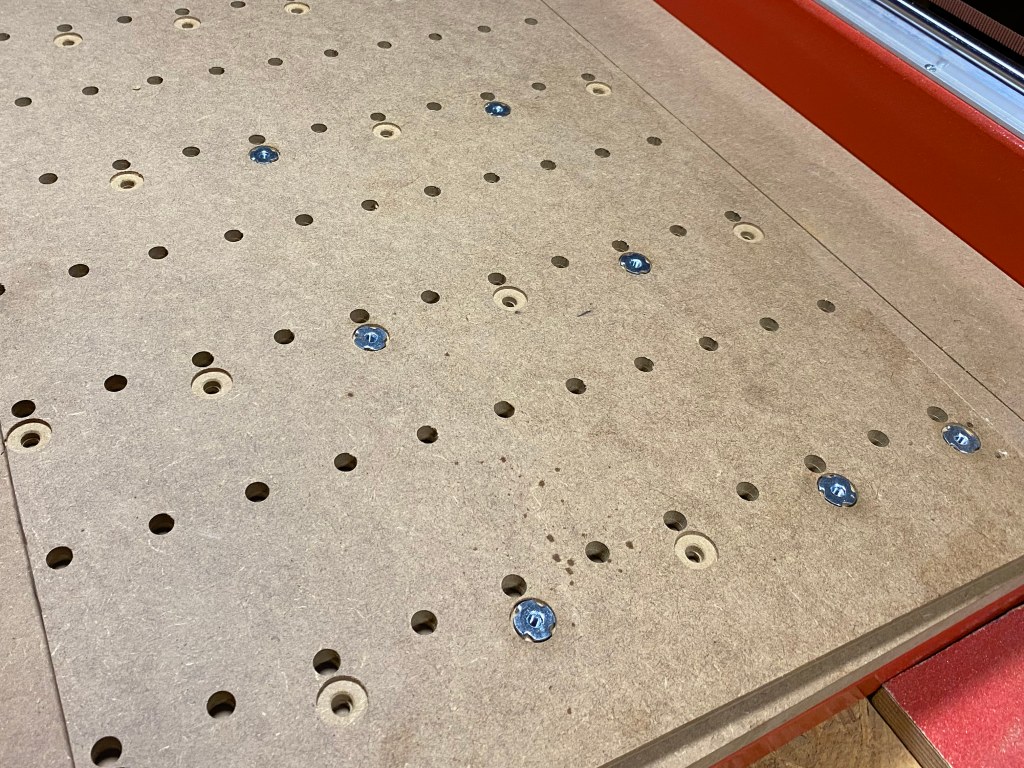

Mám 42 děr pro ty matice, ale neosazuji všechny matice. Později podle praxe a podle potřeby natluču matice, kam budu potřebovat.


Spoil board je na původním stolu stroje přichycen 6 šrouby, které jsou zapuštěny hlavou cca 2 mm pod povrch stolu.

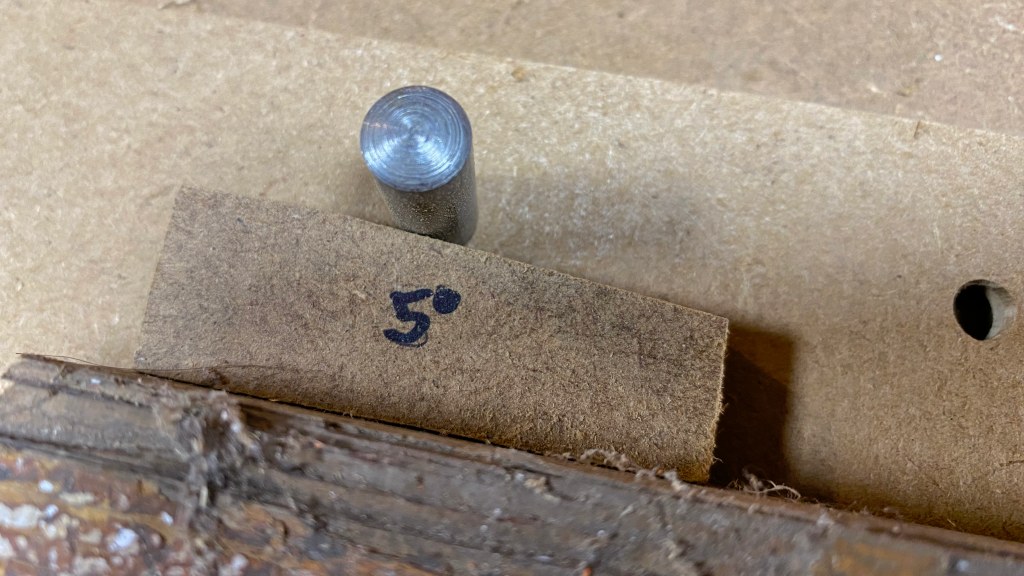

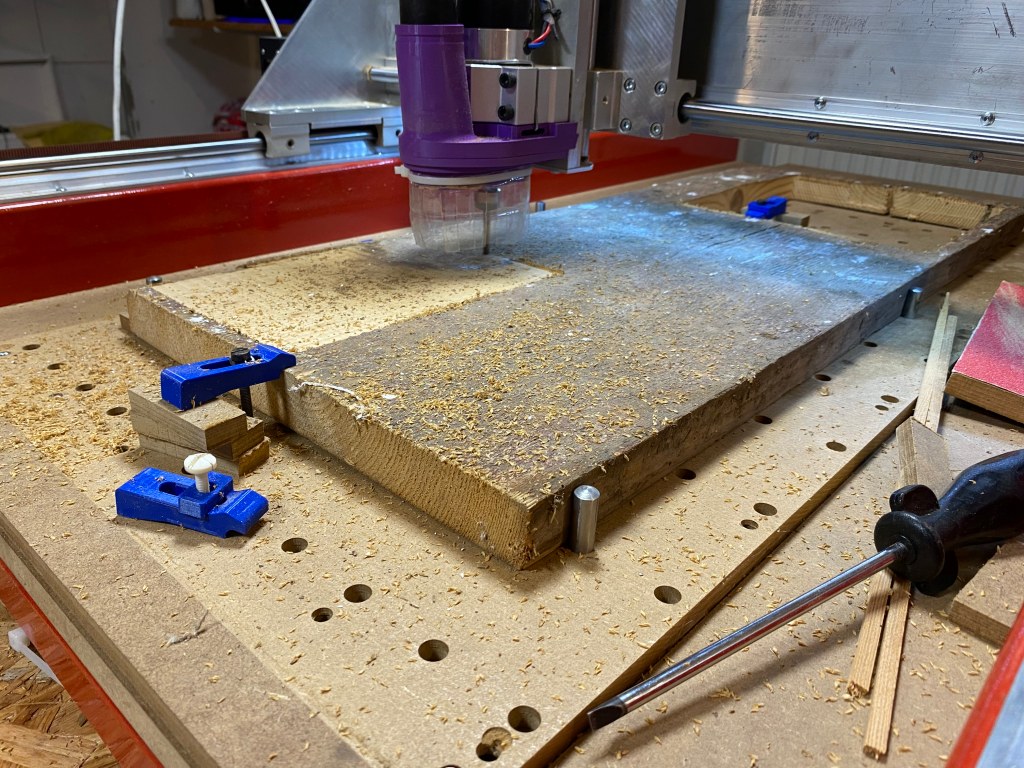

Ty větší dírky jsou na kolíky, o které si rovnám přířez s osami X a Y. Také mohu o ty kolíky přířez vyklínkovat.

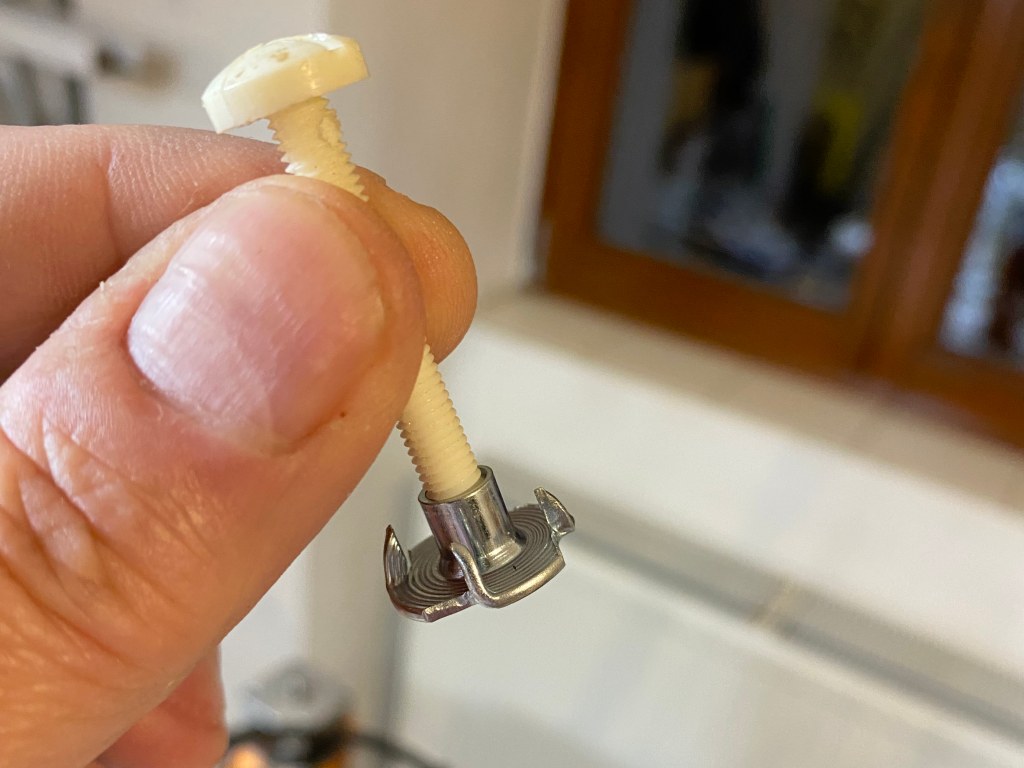

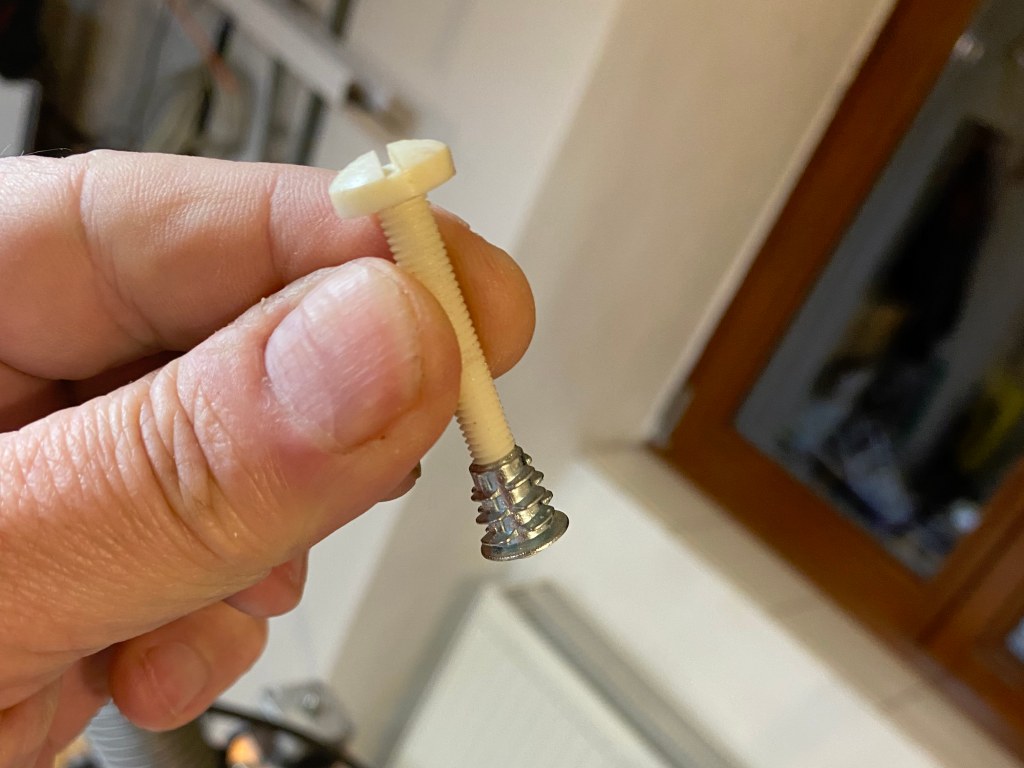

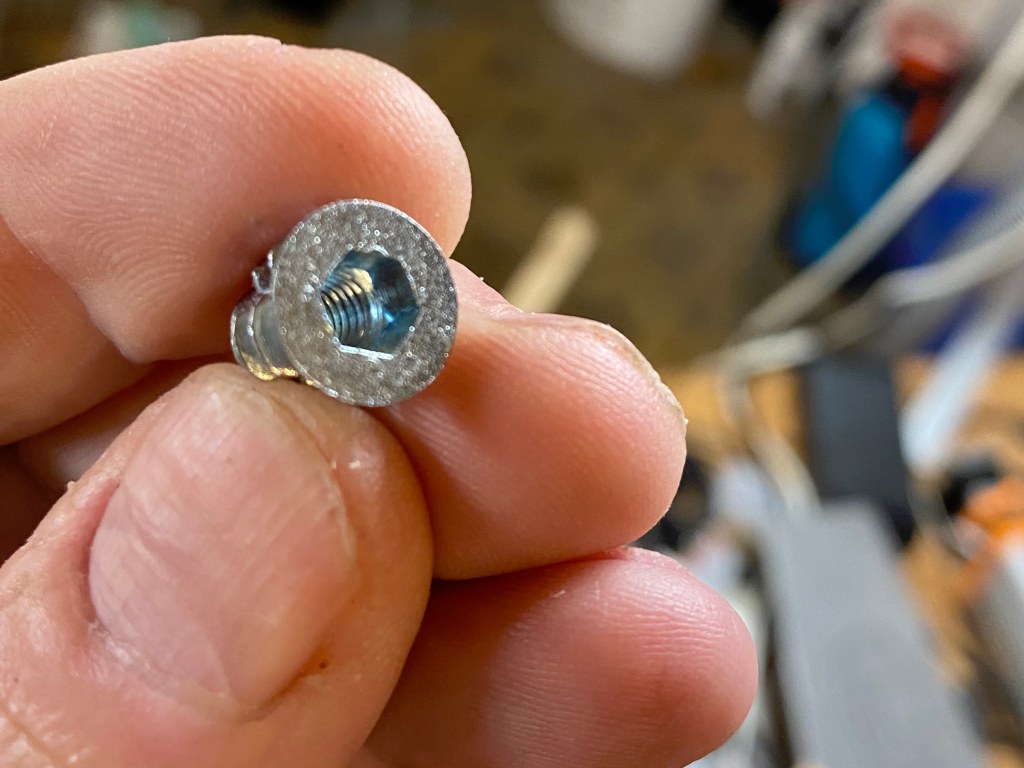

Matice jsou M5, šrouby polyamidové. Teď už používám šrouby ocelové.
