Odsávání

Odsávání jsem řešil už na předchozím stroji. Mezitím jsem pořídi 3D tiskárnu tak si zkusím odsávání vytisknout. První úkol k řešení: Jak to k tomu přichytit?

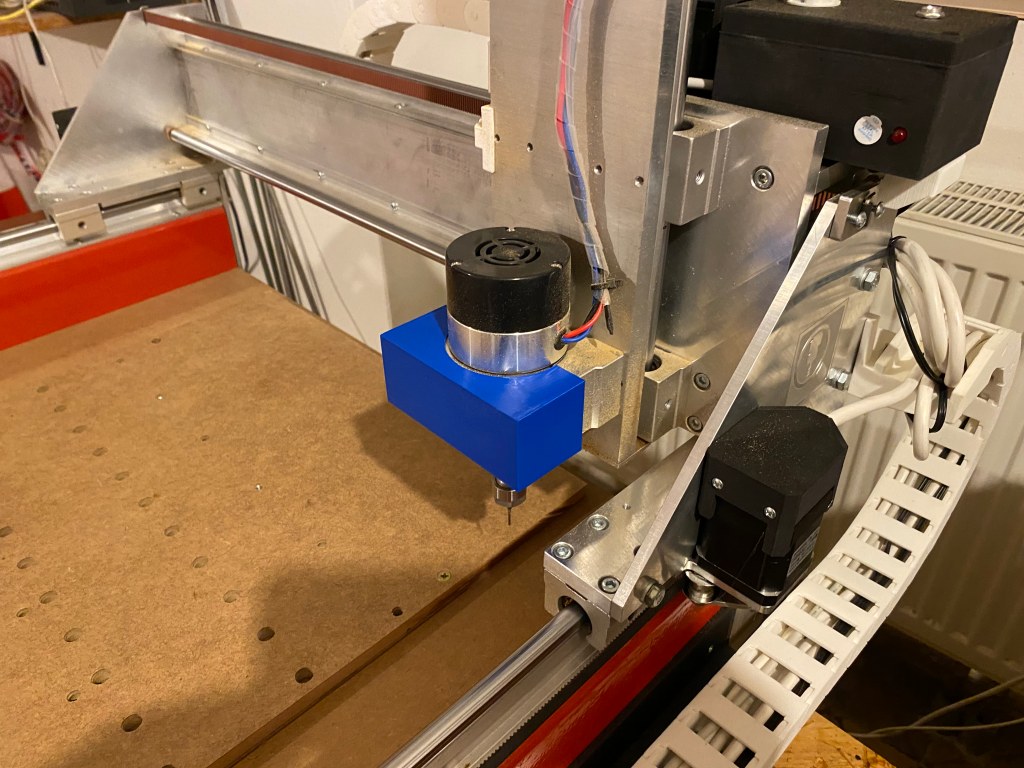

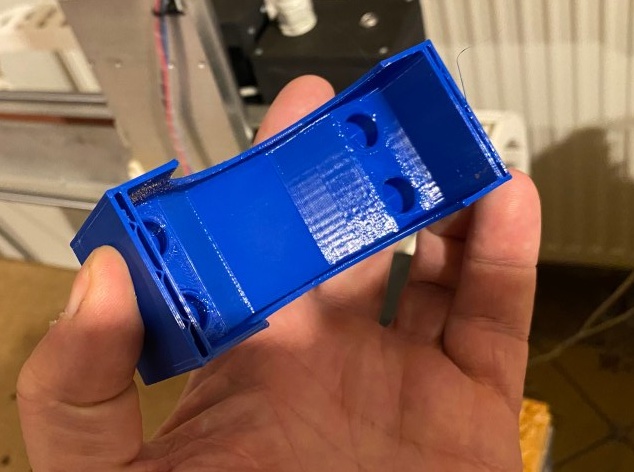

Vymodeloval jsem si a vytisknul "návlek" na přírubu vřetene.

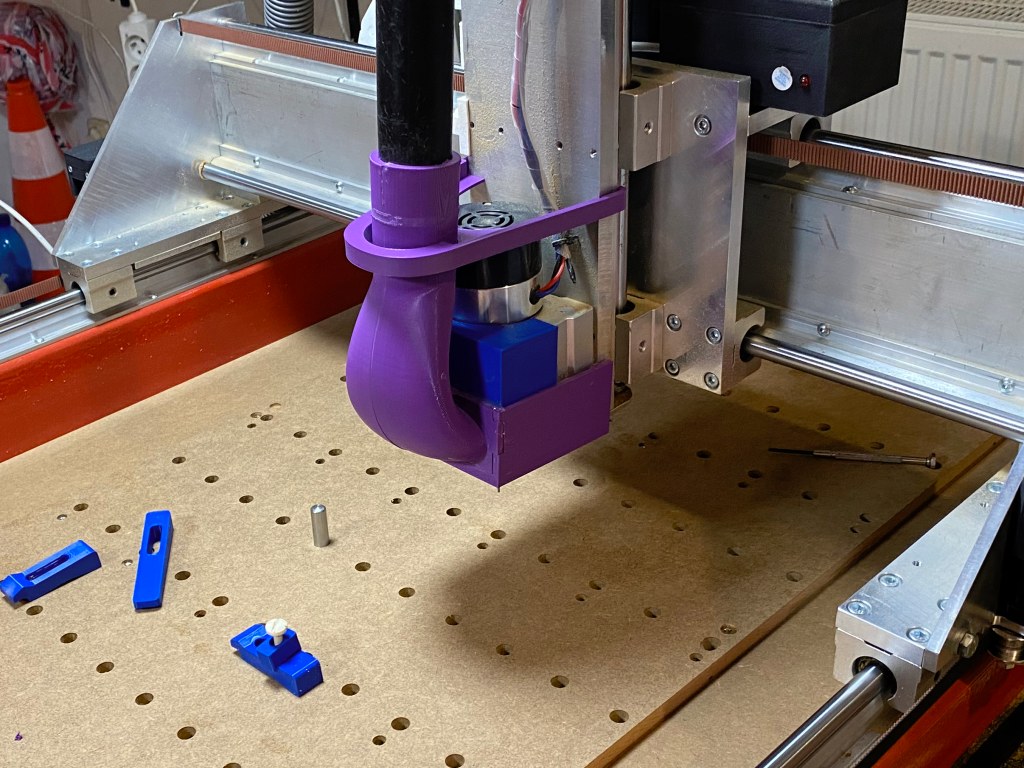

Domodeloval jsem krabici kolem unašeče a vývod k hadici od vysavače ...

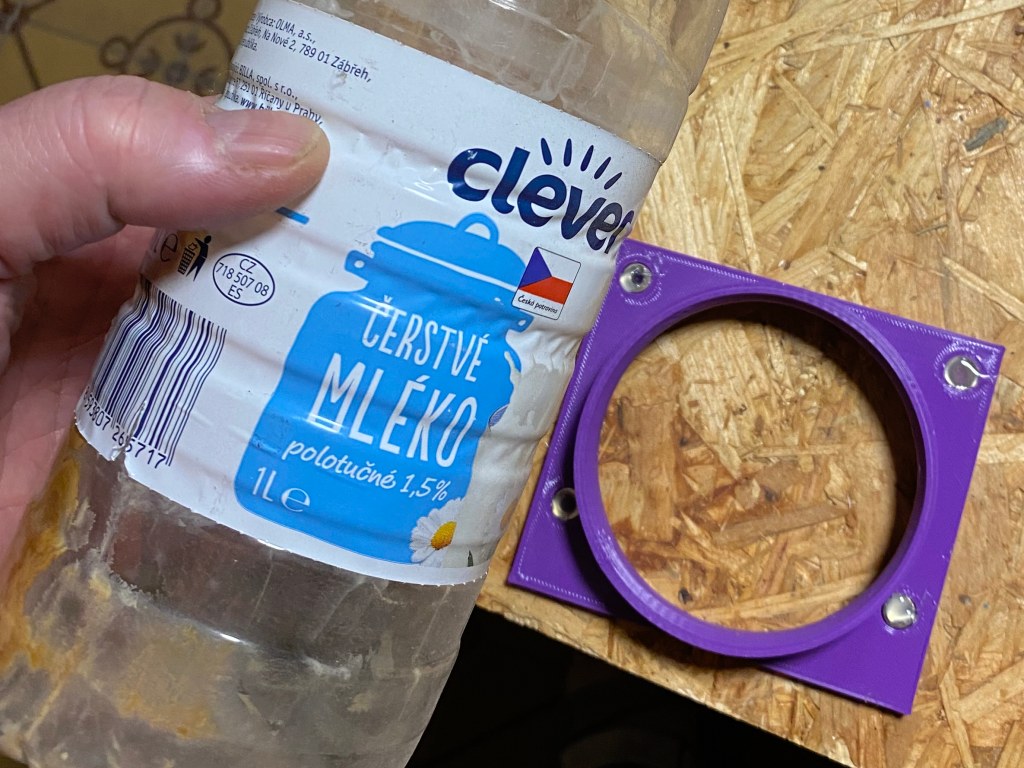

... s zástěru vyrobil z PET flašky od mléka s rámečkem s magnety.

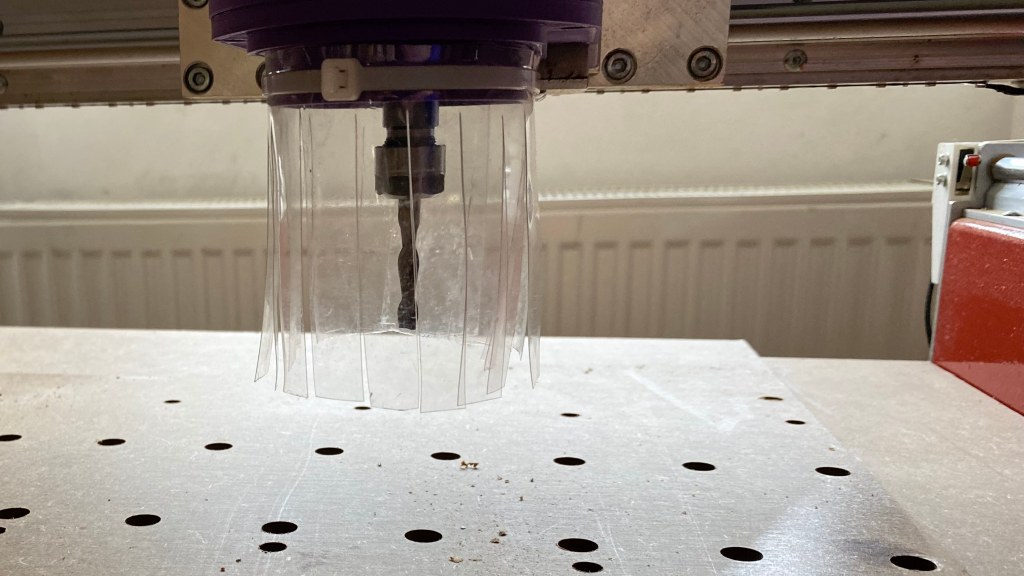

Hned na první pokus vše sedí a drží. Však jsem to měřil šuplérou! Zástěra je průhledná, materiál PET nastříhaný na proužky necelý centimetr široké dobře těsní. Odsává to dobře ale narazil jsem při praktickém používání. Ta krabice kolem unašeče má spodní okraj moc nízko a překáží. Nemělo by to přesahovat spodní okraj té desky svislého pojezdu v ose Z. A taky jsem dostal vynadáno, že se vřeteno musí chladit!

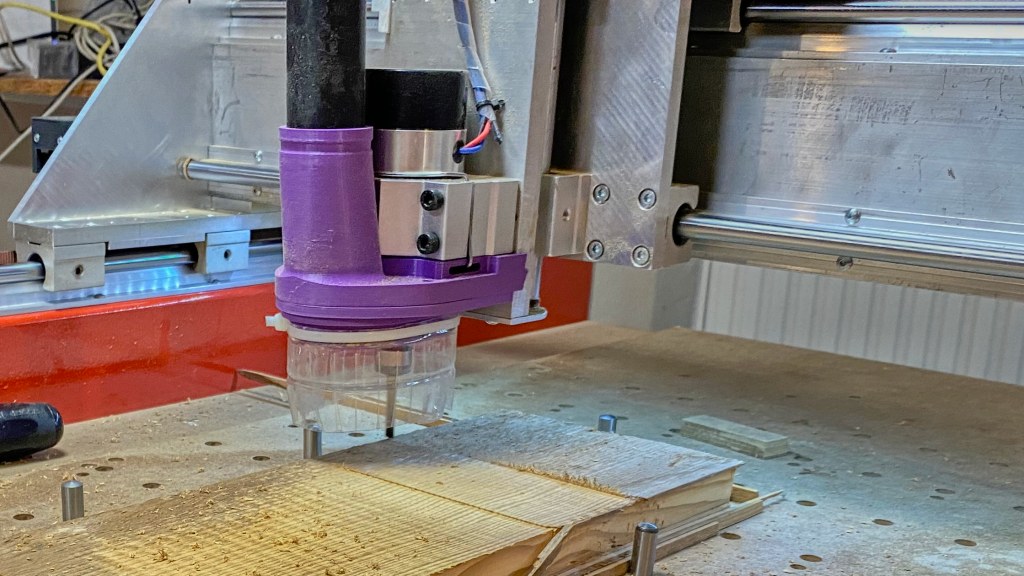

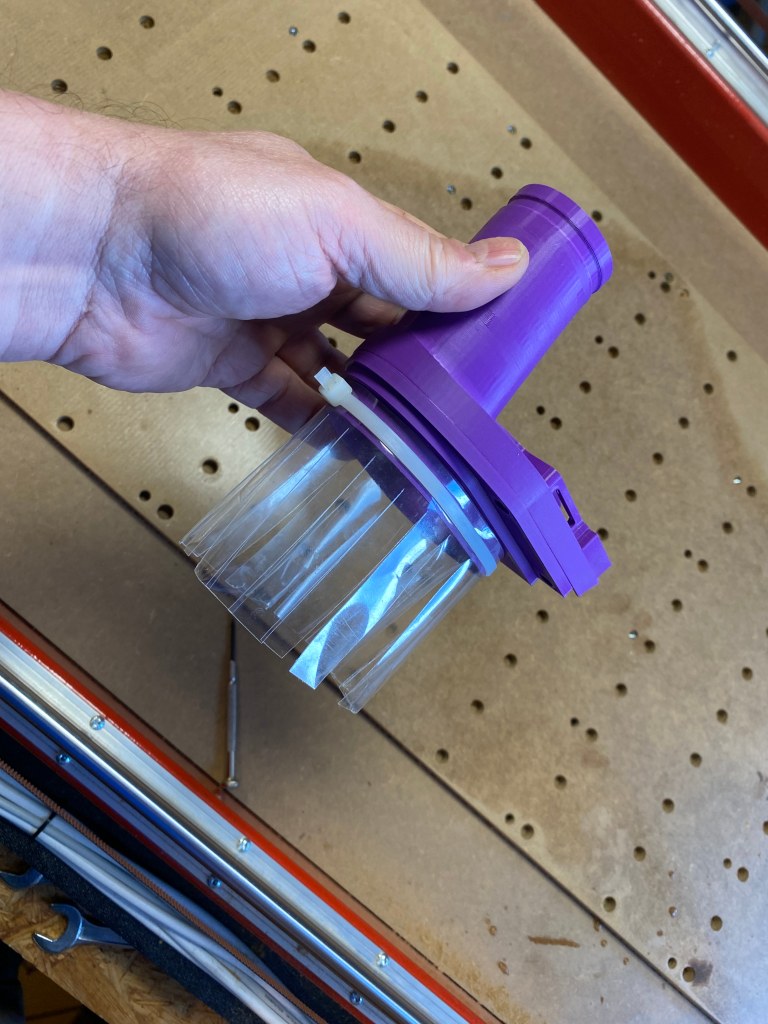

Tak jsem sedl ke druhému návrhu. Výsledkem je subtilnější těleso, které nezasahuje pod profil svislého pojezdu.

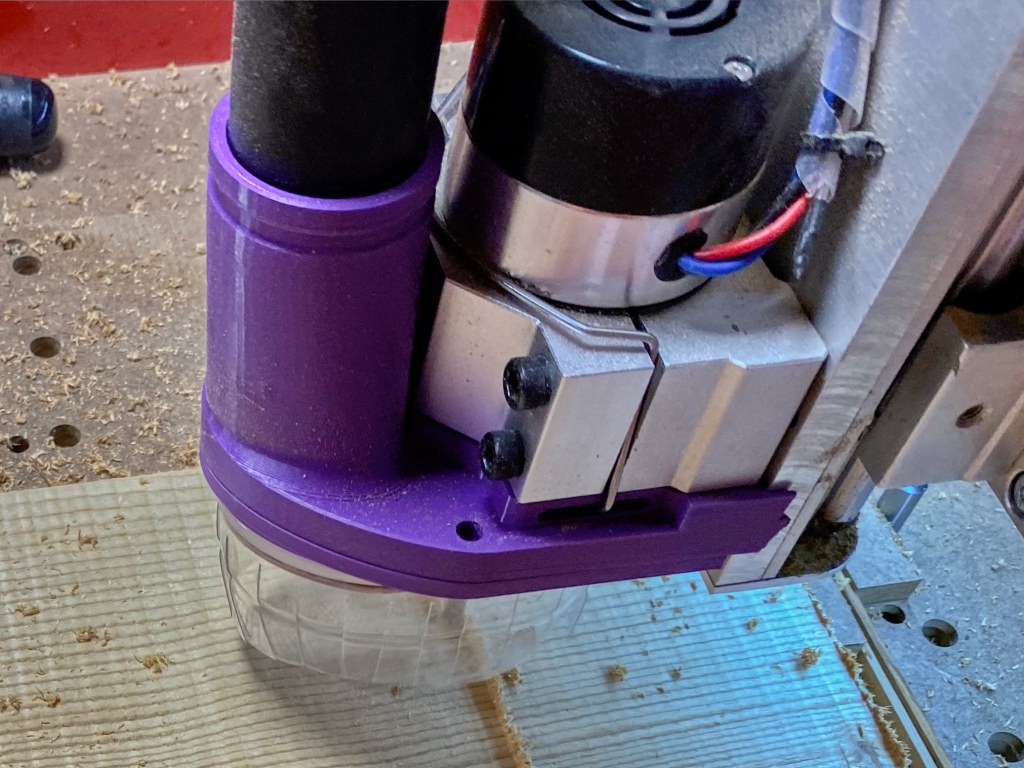

Nebrání to chlazení, nezabírá to místo. Dobře to drží. Ten drát je drát do kola naohýbaný do tvaru, kdy funguje jako péro a přitlačuje pevný díl odsávání k manžetě vřetena.

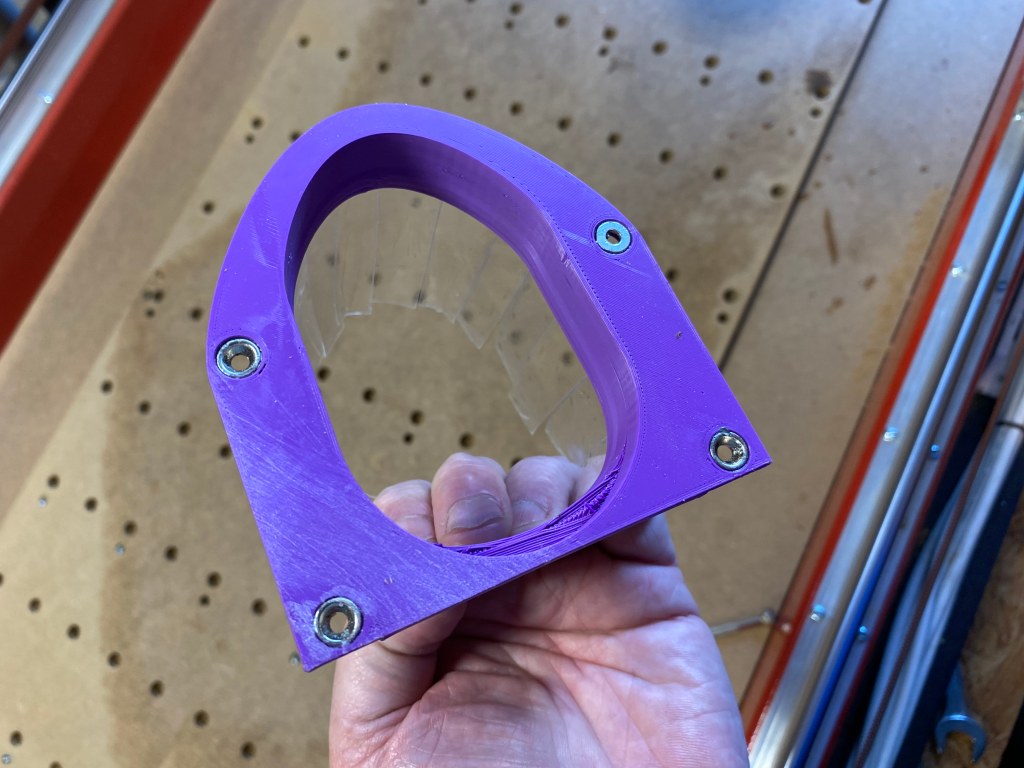

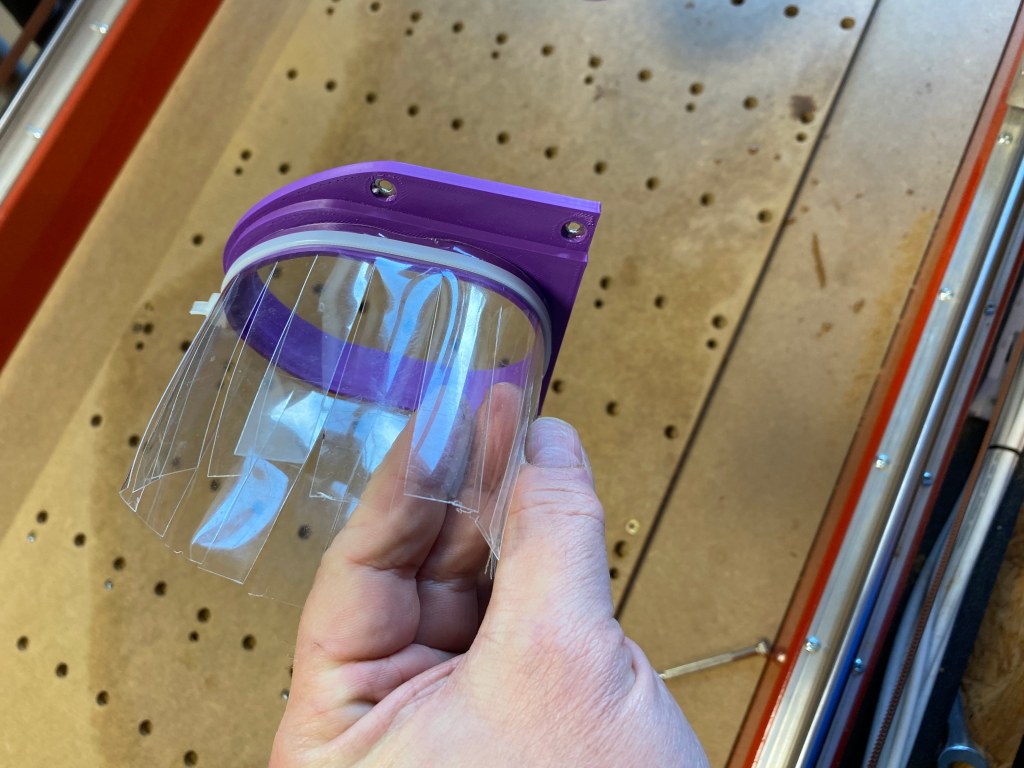

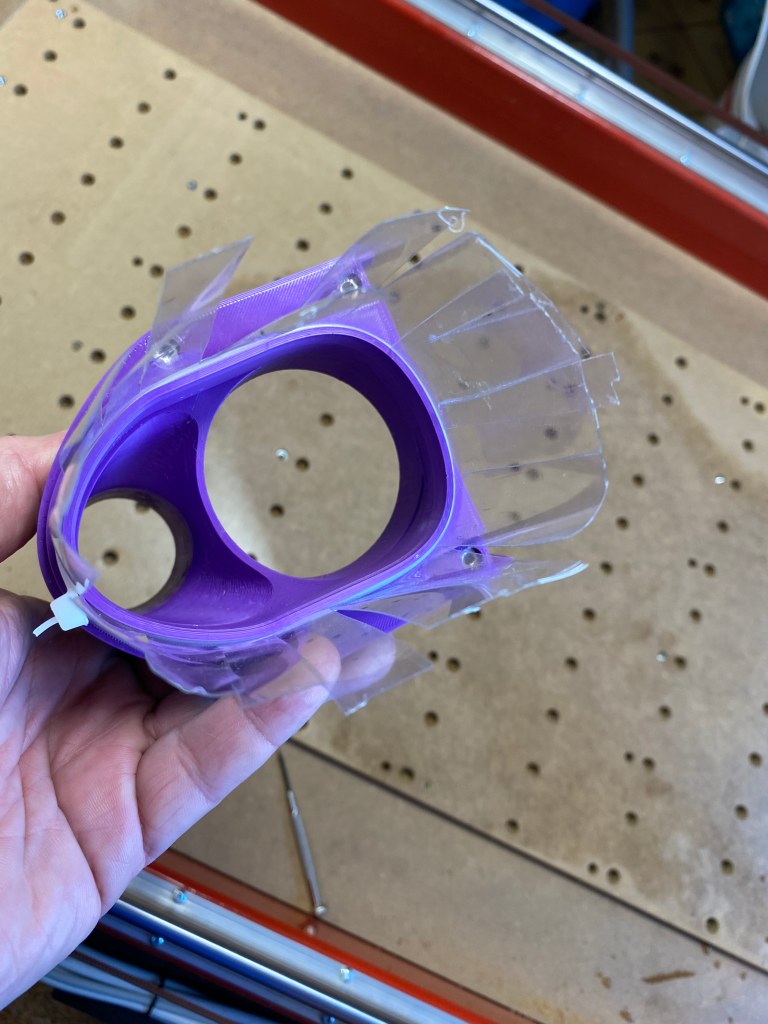

Zespoda jsou čtyři magnety, ke kterým se přicvakne rámeček se zástěrou z PET lahve. Mám dva se zástěrou různé délky.

Podklad pro tisk

Přemýšlel jsem, jak moje řešení odsávání pro stroj Lupa sdílet s ostatními.

To, co mám na stroji, je první prototyp, který jsem ale už dál neladil, protože slouží. U toho prvního kousku mi nešly nacvaknout packy, které "objímají" zezadu duralovou desku za vřetenem, tak jsem je ulomil. Drží to na vřetenu i bez nich. To, co sem dávám, je upravený model, kde jsou ty packy udělané jinak, ale už jsem to netisknul a netestoval. Berte to tedy spíše jako inspiraci. Jiný může být třeba rozměr magnetů, které máte doma.

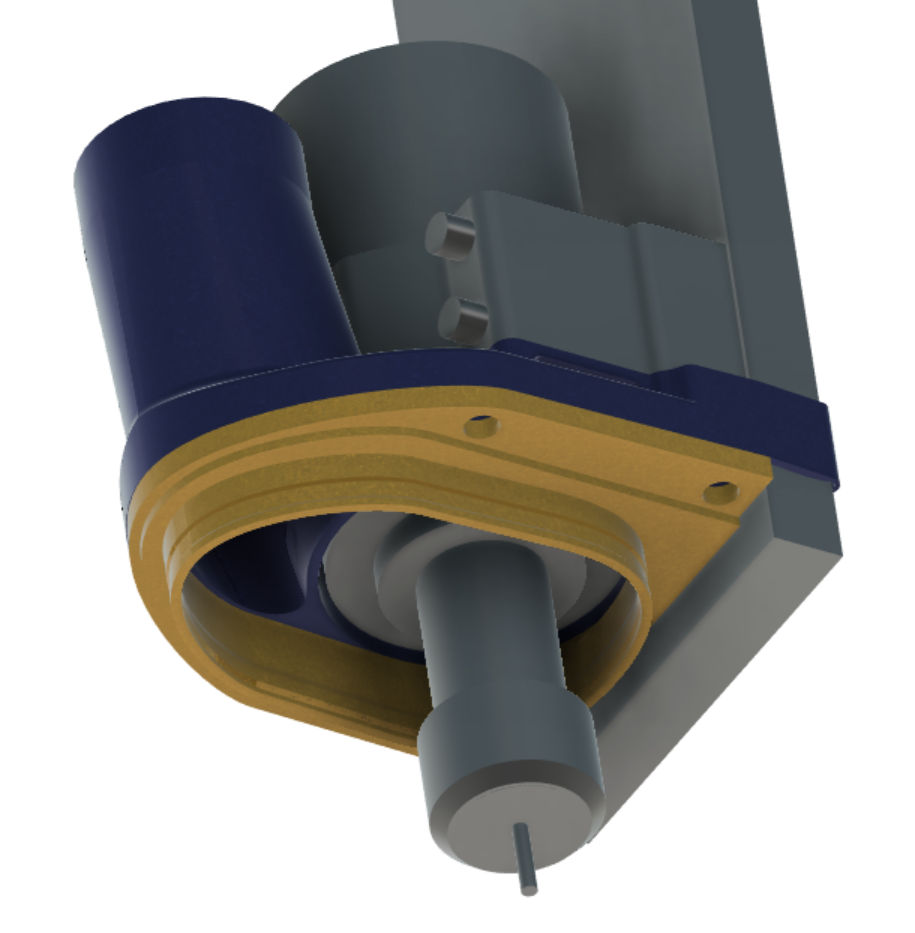

Odsávání je vymodelováno ve Fusion 360. Tištěné to je z PLA, výška vrstvy 0,25, výplň mřížka 8%. Kapsy pro magnety jsou pro válcové magnety průměr 8 mm vysoké 3 mm. Jejich síla je dostatečná.

STL soubory:

Odsavani_LupaV3_pevna_cast.stl
Odsavani_LupaV3_zastera.stl

Výkres Fusion 360 je zde:

Odsavani_LupaV3.f3z

Jak je to uchycené je popsáno zde: Odsávání

Zástěrka odsávání

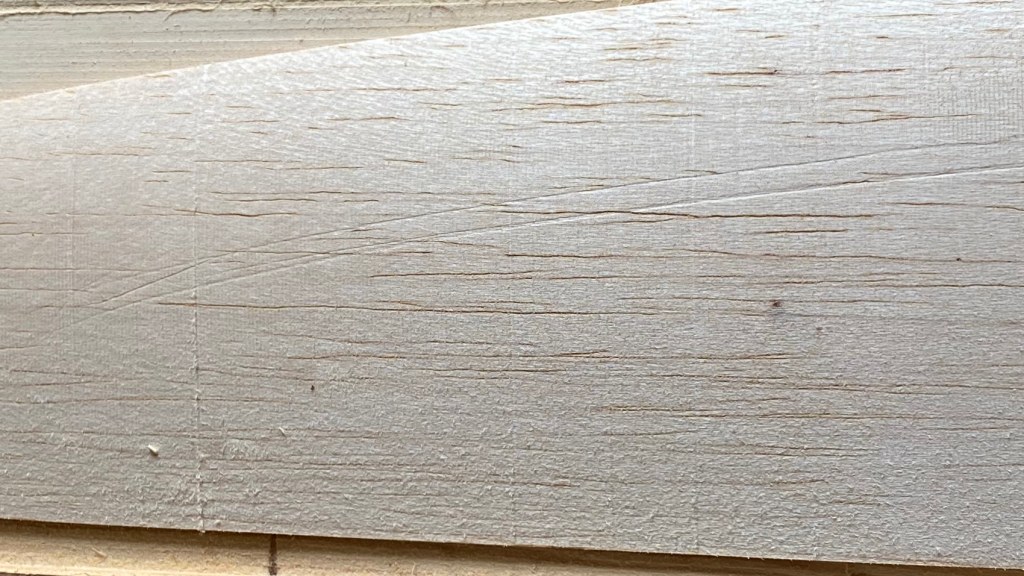

Pro zástěrku odsávání jsem použil materiál z PET lahve. Na měkčím materiálu dělá zástěrka takovéto škráby:

Folie musí být měkčí! Nebo použít něco jiného. Koupil jsem k tomu určený pás štětin, to funguje dobře, ale nevidím na to, co fréza dělá a to mi vadilo. Tak jsem se vrátil k fólii. Fólie musí být méně tuhá, než je ta z PETR lahve, ale zase nesmí být příliš poddajná, protože to ji proud vzduchu nasaje dop odtahu. Tak jsem se dopracoval k nějaké fólii tloušťky 0.127 mm.
