Jak získat hobby licenci

Autodesk Fusion se dá amatérsky používat bezplatně, s programem lze pracovat pod tzv "hobby licencí".

Jak se dá získat je popsáno zde: Fusion 360 je zdarma pro všechny studenty, učitele a kutily

přímý odkaz: Autodesk Fusion for personal use

Pokud bezplatnou licenci chcete po roce obnovit, musíte počkat až vyprší a pak ji se stejným mailem obnovit. O nic nepřijdete.

Placené fíčury

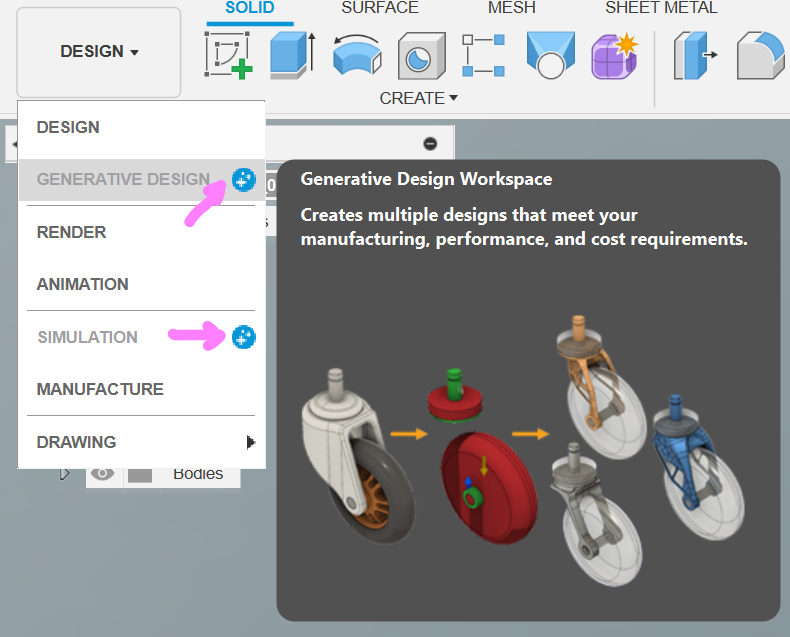

Tyto ikony označují volby dostupné jen v placené verzi.

Hobík tyto funkcionality nemůže použít.

Kde jsou moje data?

Autodesk Fusion ukládá data v cloudu. V počítači lokálně jsou pouze dočasně poslední verze výkresů.

Jak lokálně zazálohovat data? Viz článek: 3Dinventorblog - Fusion 360 – lokální záloha dat

F3D – Soubory pro archivaci jednoho konkrétního souboru
F3Z – Formát pro archivaci distribuovaných souborů (se všemi vazbami a připojenými jednotlivými F3D soubory)

Organizace souborů a projektů

Autodesk Fusion organizuje soubory do projektů a v projektech do složek.

Projekty jsou vzájemně nezávislé. Důsledek je ten, že mezi projekty se špatně sdílí modely. Příklad: Modeluji větroně, založím si pro toto modelování projekt. Při modelování větroně si namodeluji servo. Potom se pustím do modelování cvičného modelu a chci použít stejná serva. Mezi projekty ale nejde model serva sdílet, musím model serva z toho prvního projektu exportovat a do nového projektu naimportovat. Když bych na modelu serva provedl nějakou opravu, musel bych opravu provést v obou projektech.

Organizuji si proto své projekty a soubory jinak. Mám projekty pro oblasti, ve kterých Fusion používám. Mám projekt pro letadla, projekt pro různé pomůcky pro filmování, různé držáky kamer, projekt pro věci v domácnosti atp. A uvnitř projektu mám pohromadě vše, co mezi výkresy - modely sdílím.

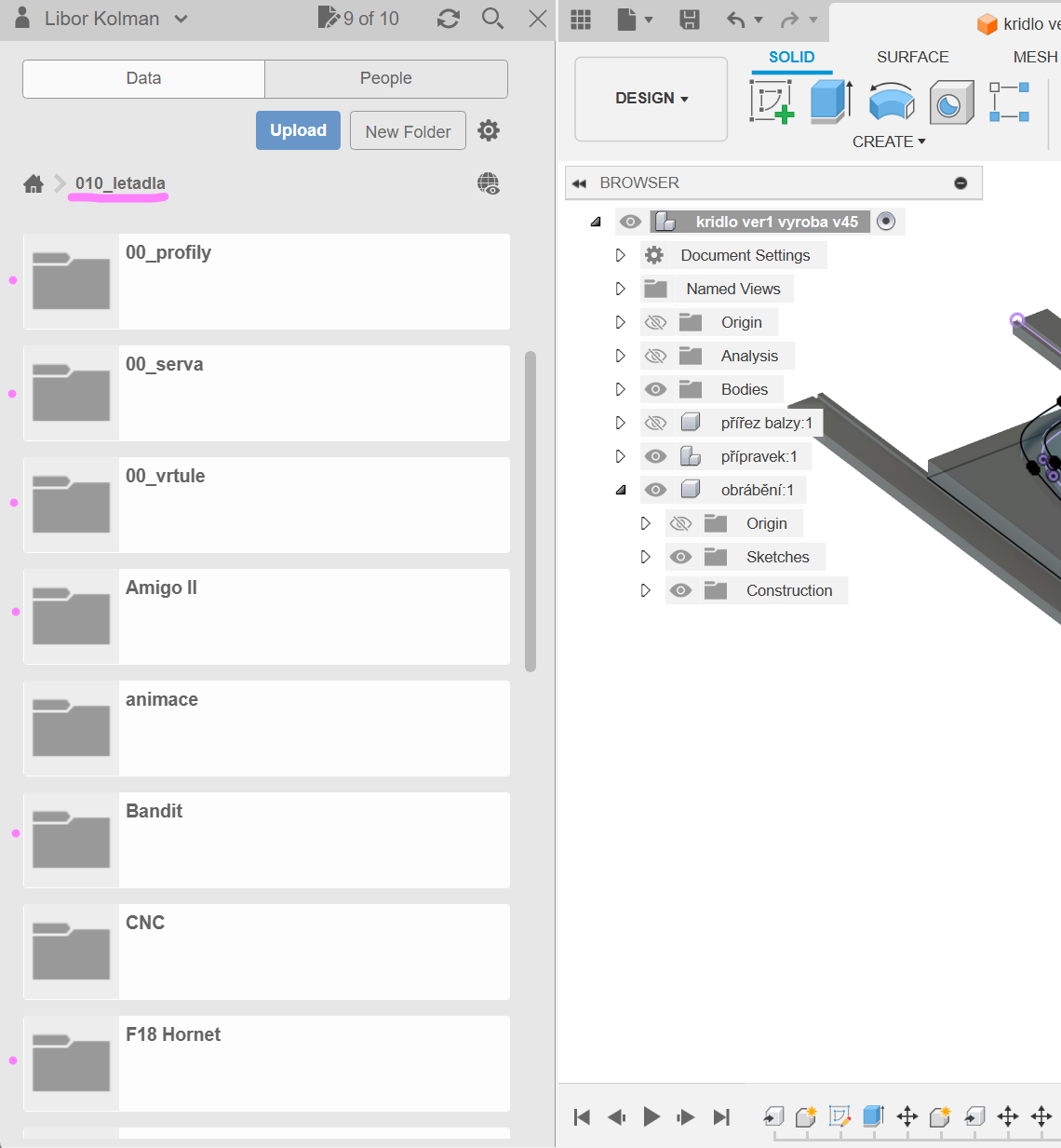

Příklad je vidět na obrázku. Mám projekt "letadla" a v něm podsložky pro mé jednotlivé projekty, podsložky pro jednotlivá letadla. A vedle mám podsložky pro všci, které v těch výkresech používám. Složku se servy, složku s motory, složku s profily křídel atd.

Mám tedy pár projektů: projekt pro modely letadel, projekty pro věci do domácnosti, projekty pro dílnu. V rámci projektu pro modely letadel sdílím třeba výkres serva nebo výkres motoru. Když opravím nějakou chybu ve výkresu komponenty, mohu komponentu aktualizovat všude, kde je použita.

Názvy projektů a složek uvozuji číslem. To mi umožňuje projekty i složky v projektech řadit.

Jak hromadně zálohovat Fusion projekty

Dají se data programu Autodesk Fusion uložená v cloudu archivovat lokálně?

Ano, dají. Viz článek: 3Dinventorblog - Jak hromadně zálohovat Fusion projekty?

Sdílení modelů mezi projekty

Někdy se stane, že se vám znelíbí umístění výkresů^* v jednotlivých projektech a složkách. Autodesk Fusion umožňuje výkresy kopírovat a přesouvat mezi projekty, ale když to zkusíte, často kopírování selže. Je to proto, protože výkresy často kombinují komponenty z jiných výkresů. Co s tím?

Řešením je export z Fusionu na váš počítač a import z počítače do Fusionu na místo, kde je chcete mít.

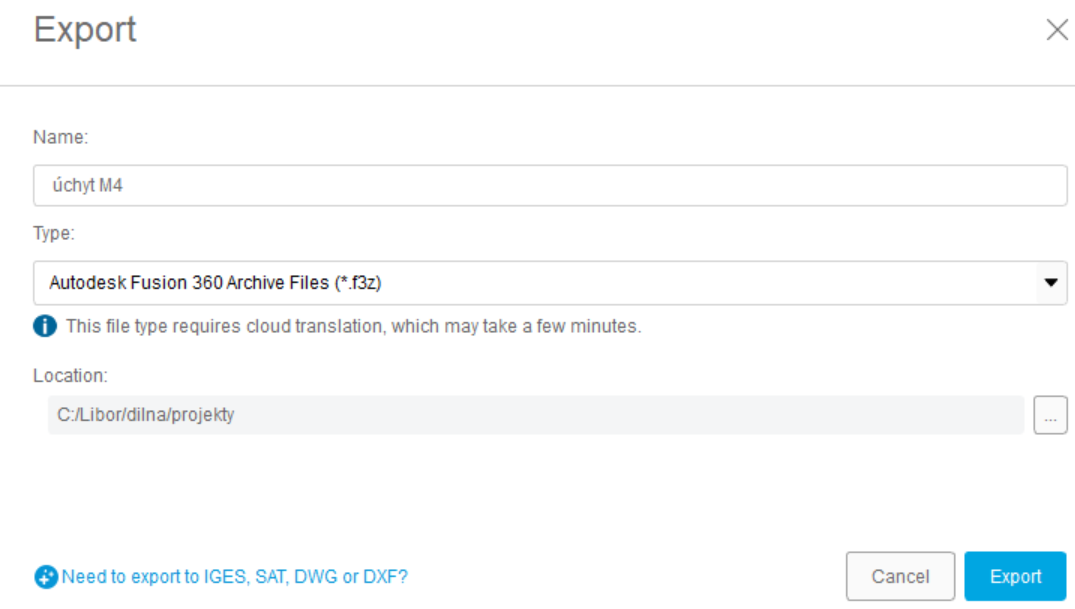

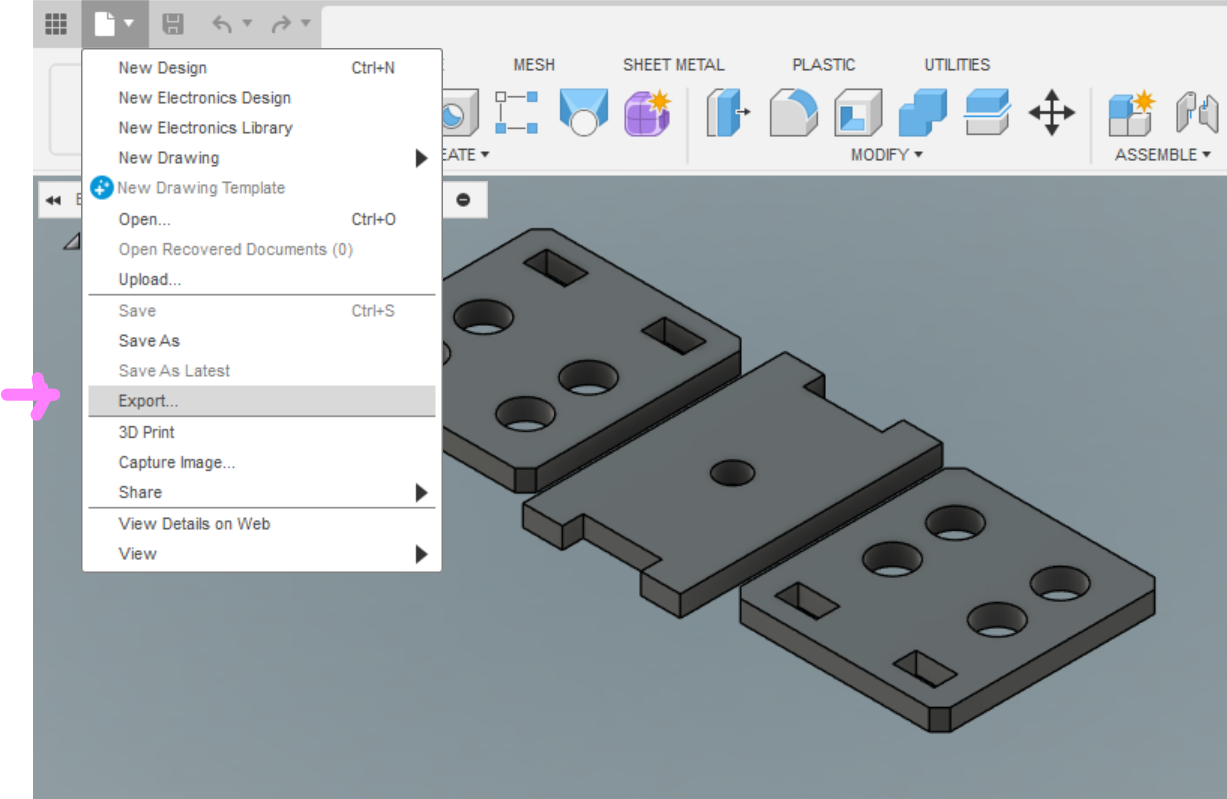

Volbu Export najdete v menu nahoře. Exportuje se do souboru typu .f3z, exportuje se na disk vašeho počítače.

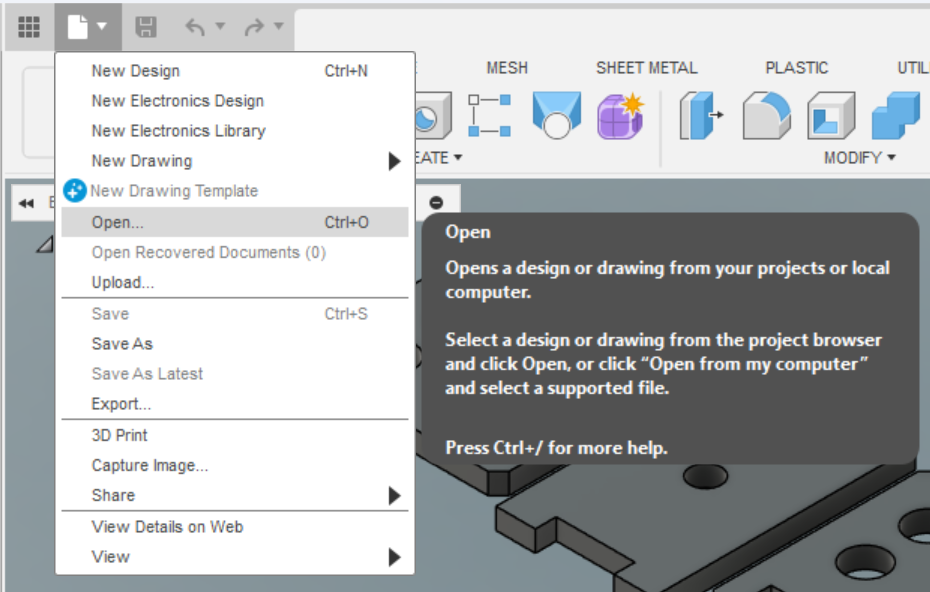

Potom přejdete ve stromě projektů nalevo do projektu a složky, kam chcete importovat a v menu nahoře zvolíte položku Open. Zvolíte otvírání souboru z disku Open from my computer:

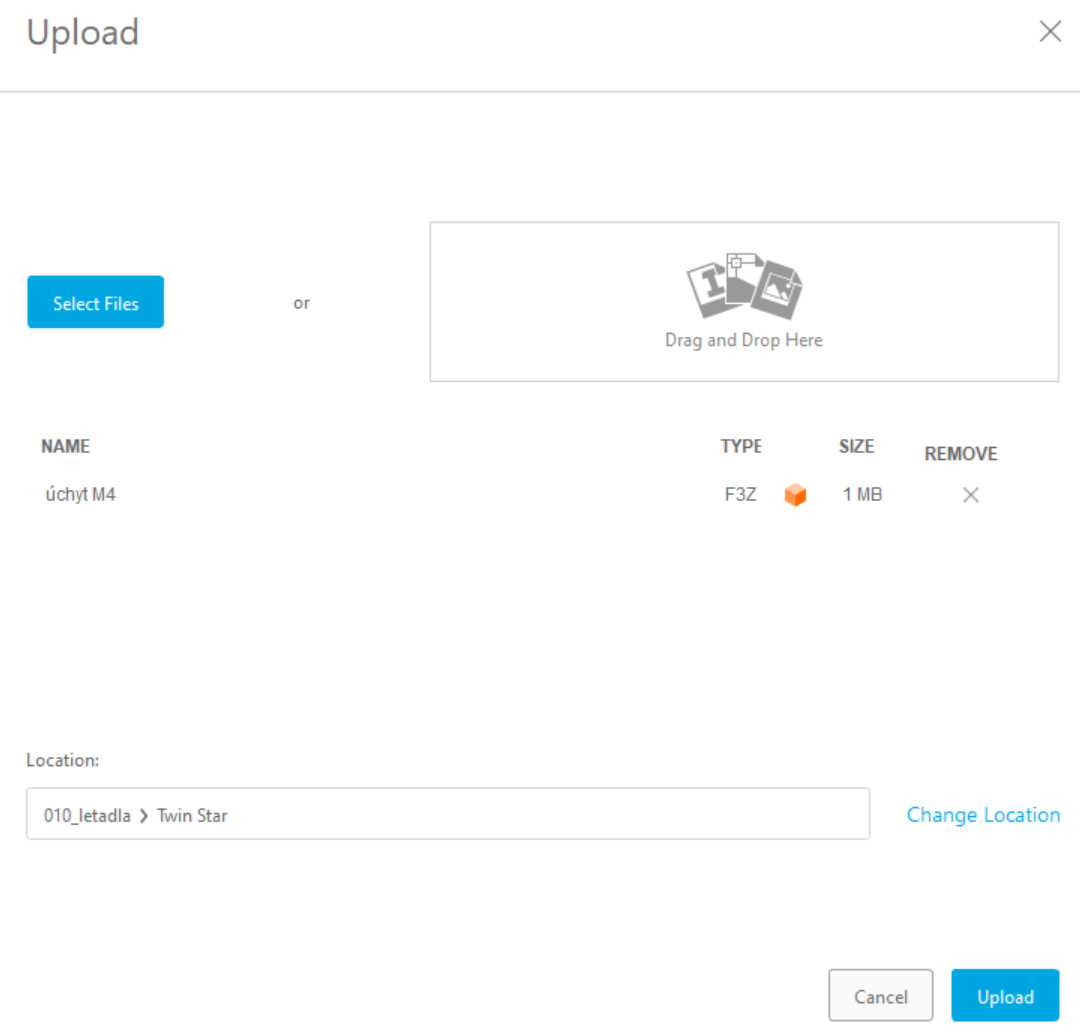

Vyberete u sebe na disku soubor .f3z, který se předtím vytvořil a dáte upload.

Export funguje tak, že pokud exportujete nějakou sestavu, ve které jsou komponenty z jiných výkresů, vyexportují se i tyto výkresy.

Mojí strategií je mít místo mnoha projektů projektů jen pár a výkresy si uspořádat v rámci podsložek projektů. Výkresy mezi projekty totiž nejde sdílet, mezi složkami ano. Mám tedy pár projektů: projekt pro modely letadel, projekty pro věci do domácnosti, projekty pro dílnu. V rámci jednoho projektu pro modely letadel sdílím třeba výkres serva nebo výkres motoru. Kdybych chtěl sdílet takové komponenty mezi projekty, musel bych je do dalších projektů kopírovat a vznikaly by mi nezávislé výkresy. Takto, když opravím nějakou chybu ve výkresu komponenty a mám vše v jednom projektu, mohu komponentu aktualizovat všude, kde je použita. Viz Organizace souborů a projektů.

Kopie projektu

Mám ve složce projektu návrhy, které jsou vzájemně provázané pomocí derive i insert into current design. Chtěl bych to celé okopírovat do jiné složky tak, aby tyto vazby byly zachovány. Chci začít pracovat na kopii ale nechci, aby to bylo provázané.

Bohužel, Fusion má v této oblasti zásadní omezení, které musíte znát předem.

Co se stane při standardním kopírování. Pokud použijete běžnou funkci Copy (pravý klik › Copy) na jednotlivé návrhy,: kopie se uloží na nové místo. Veškeré externí reference (Derive, Insert into Current Design) budou stále ukazovat na originální návrhy v původní složce — vazby se nepřepíší na nové kopie

Pokud potřebujete skutečnou kopii - zachovat originál i kopii, Fusion nemá nativní funkci „kopírovat složku se zachováním interních referencí".

Možnosti je export jako archiv (.f3z). File › Export › uložte jako .f3z (Fusion Archive) — tento formát zabalí všechny odkazované soubory dohromady V cílové složce zvolte Upload a nahrajte .f3z — Fusion nahraje assembly i všechny reference Problém je, že se vám takto poruší vazba na "knihovní" návrhy, třeba modely serv, alektromotorů. Importem se vám dostanou do struktury duplicitní kopie těchto dokumentů.

Takže prakticky to nejde.
