Co znamenají ty barvy?

Marně jsem na začátku hledal, jaký význam má různé zabarvení čar a bodů. Přišel jsem na to až praxí. Jak to tedy je? Jaký je rozdíl mezi černým a bílým bodem? Co znamená fialová čára?

  • modrá čára - volná čára bez vazeb na okolní objekty (unconstrained, nezavazbená)
  • bílý bod - volný bod(unconstrained)
  • černá čára / bod- čára nebobods vazbou na okolní objekty (constrained, zavazbená)
  • šedý bod - body v jiném skeči
  • fialová čára / bod - čára / bod promítnuté (project) z jiného skeče
  • zelená - čáry zafixované příkazem Fix
  • žlutá - indikuje nějakou chybu

Spline:

  • černý bod - body spline
  • bílý bod - volný (unconstrained) koncový bod spline

https://forums.autodesk.com/t5/fusion-360-design-validate/point-color-meanings/td-p/7974121

Add-Ins

Do Autodesk Fusion je možné doinstalovat pluginy - skripty, které dělají různé užitečné věci. Některé jsou zdarma, některé jsou placené. Pluginy se pro Windows web instalaci kopírují do složek lokálně na vašem počítači:

  • Script: %appdata%\Autodesk\Autodesk Fusion 360\API\Scripts
  • Add-In: %appdata%\Autodesk\Autodesk Fusion 360\API\AddIns
  • Bundle: %appdata%\Autodesk\ApplicationPlugins

Na mém počítači je třeba složka pro add-ins tady: C:\Users\kolma\AppData\Roaming\Autodesk\Autodesk Fusion 360\API\AddIns

Přečíst si něco o instalacích skriptů můžete třeba zde: How to install sample Add-Ins and Scripts

Příkladem takového skriptu je třeba [Nester. Více viz Pluginy.

Zobrazení polotovaru v průběhu programování obrábění

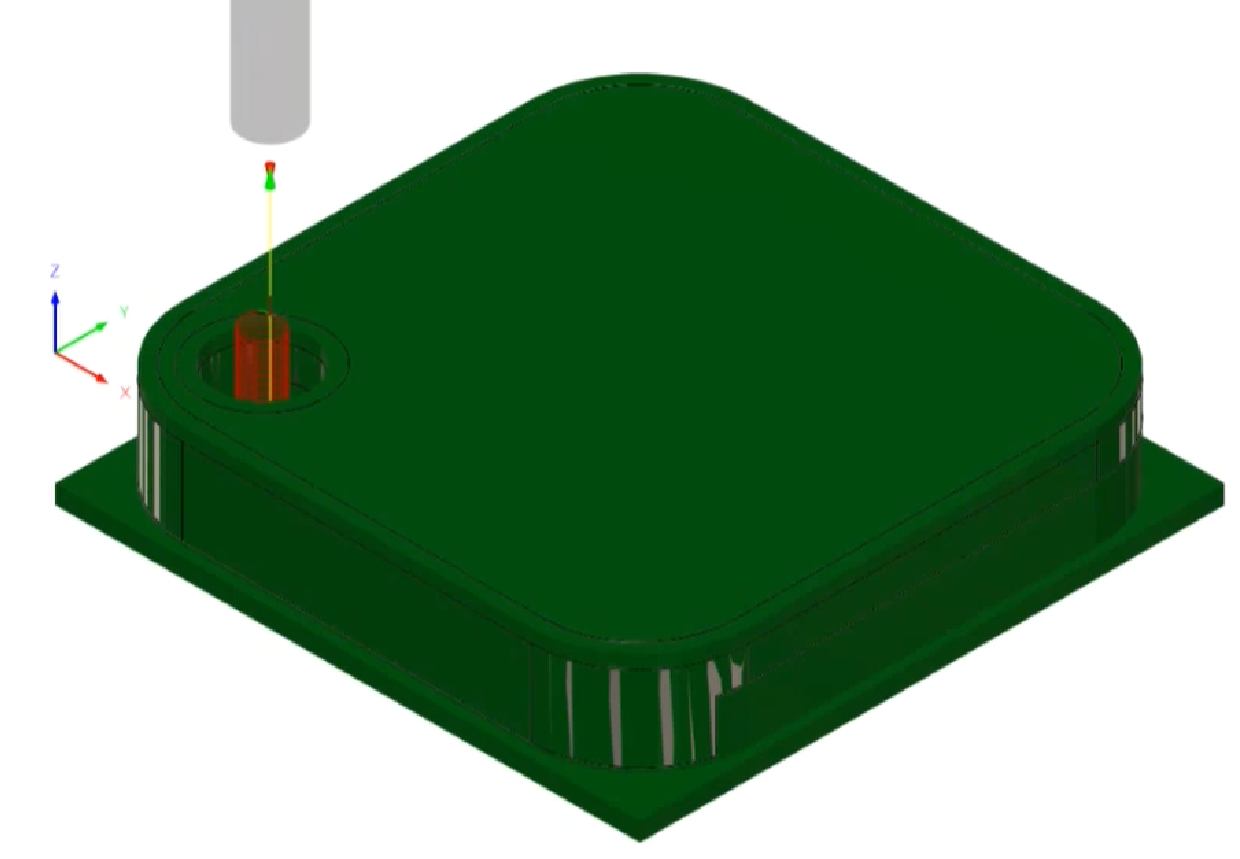

Při programování obrábění je užitečné vidět, jak vypadá polotovar po předchozích operacích.


Postupné ubírání materiálu je vidět v simulaci, ale někdy je pohodlnější vidět aktuální stav polotovaru už při programování. Je to kontrola toho, zda máme správně naprogramované předchozí operace, zda jdou operace správně po sobě, je to i kontrola toho, zda máme polotovar stále za co upnout.

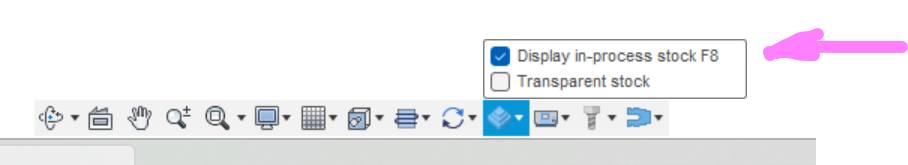

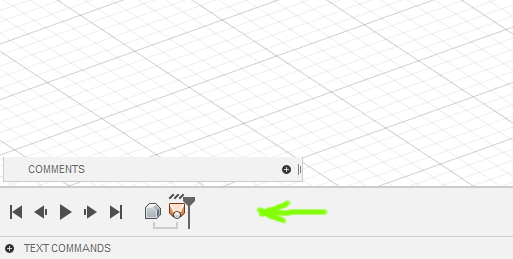

Zapíná se to dole:
