Měření napětí pohonného akumulátoru

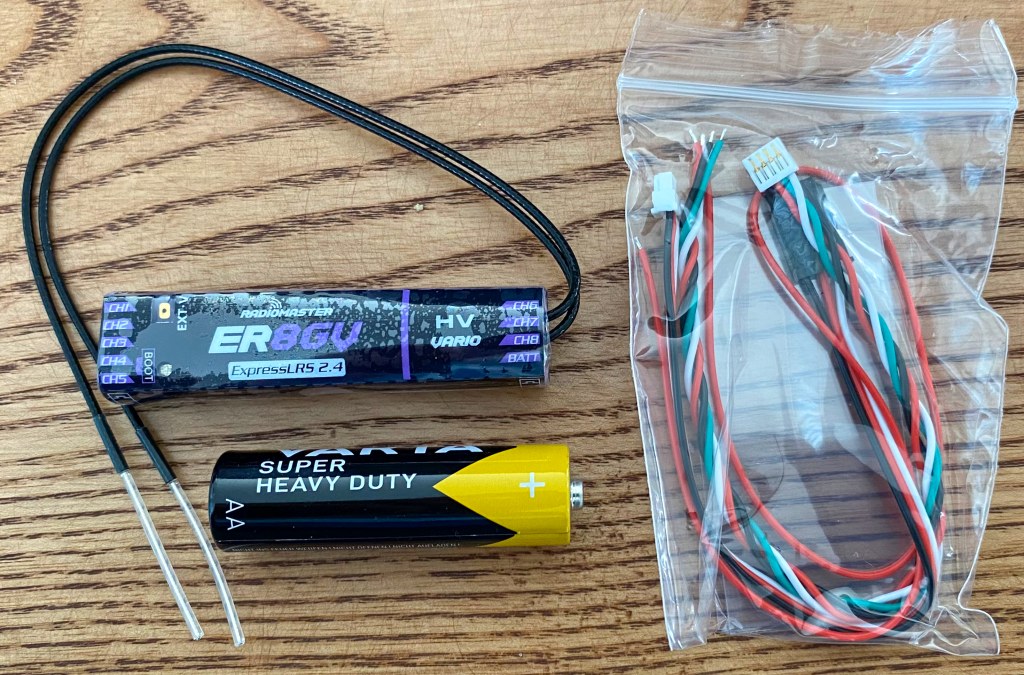

Přijímač Radiomaster ER8GV má vstup pro měření napětí. Je to pájecí ploška viditelná "okýnkem" pod obalem přijímače. Popis EXT.V.

Vyrobil jsem si tenkým kablíkem odbočku od plus vodiče konektoru regulátoru a kablík připájel k této plošce. Přijímač to pozná a v telemetrii v údaji RxBat přestane posílat napětí, které je na servokonektorech přijímače, a posílá napětí pohonného akumulátoru.

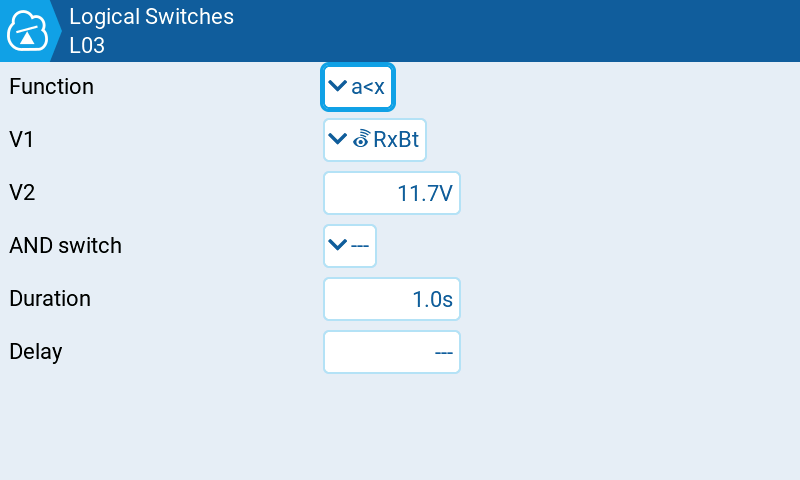

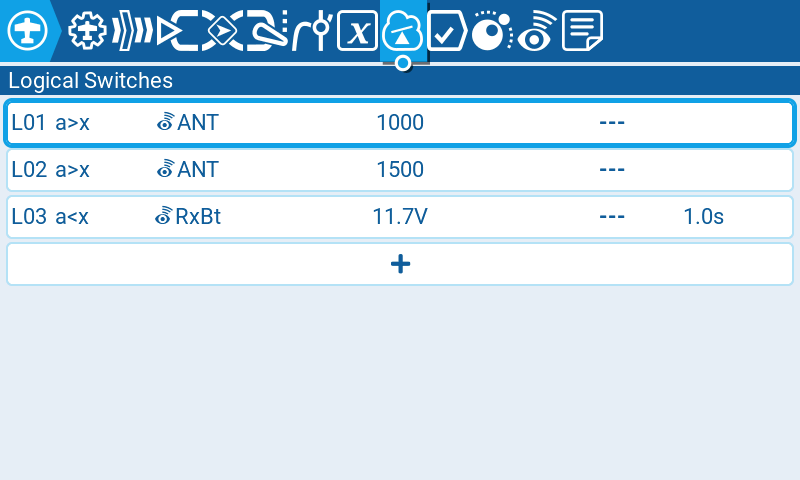

Logická funkce L03 hlídá napětí:

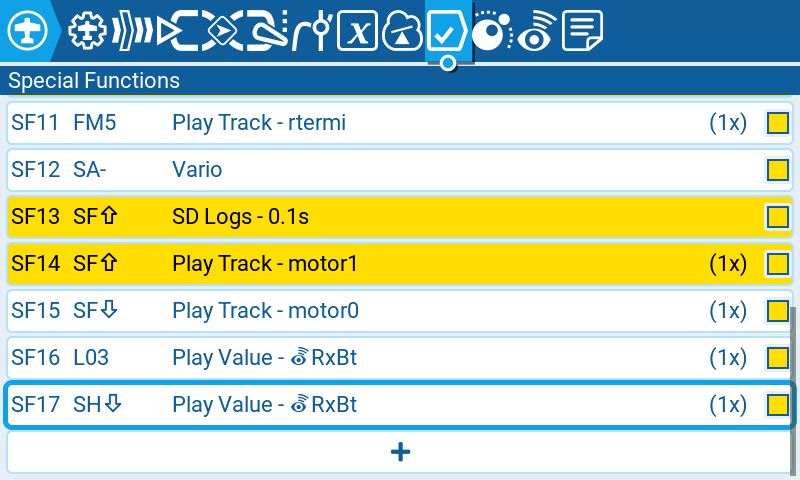

Když je tato logická funkce splněna, tedy když je detekován pokles napětí, rádio to zahlásí. Speciální funkce SF16:

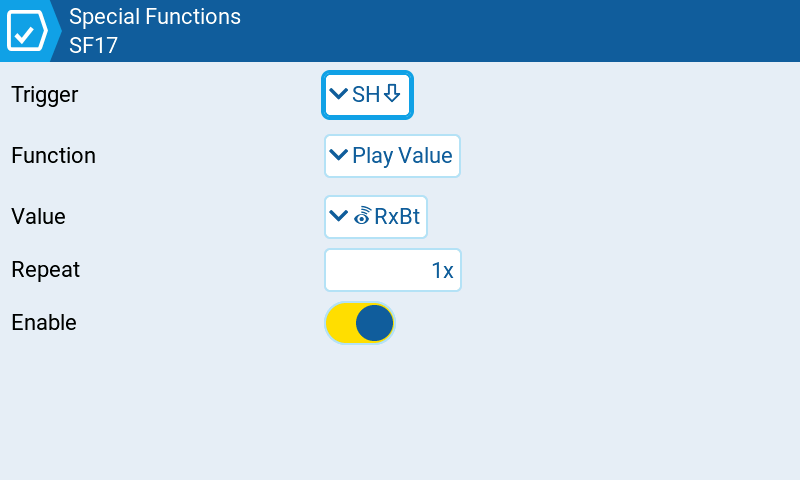

Napětí si nechám zahlásit i při sepnutí přepínače SH. Speciální funkce SF17:

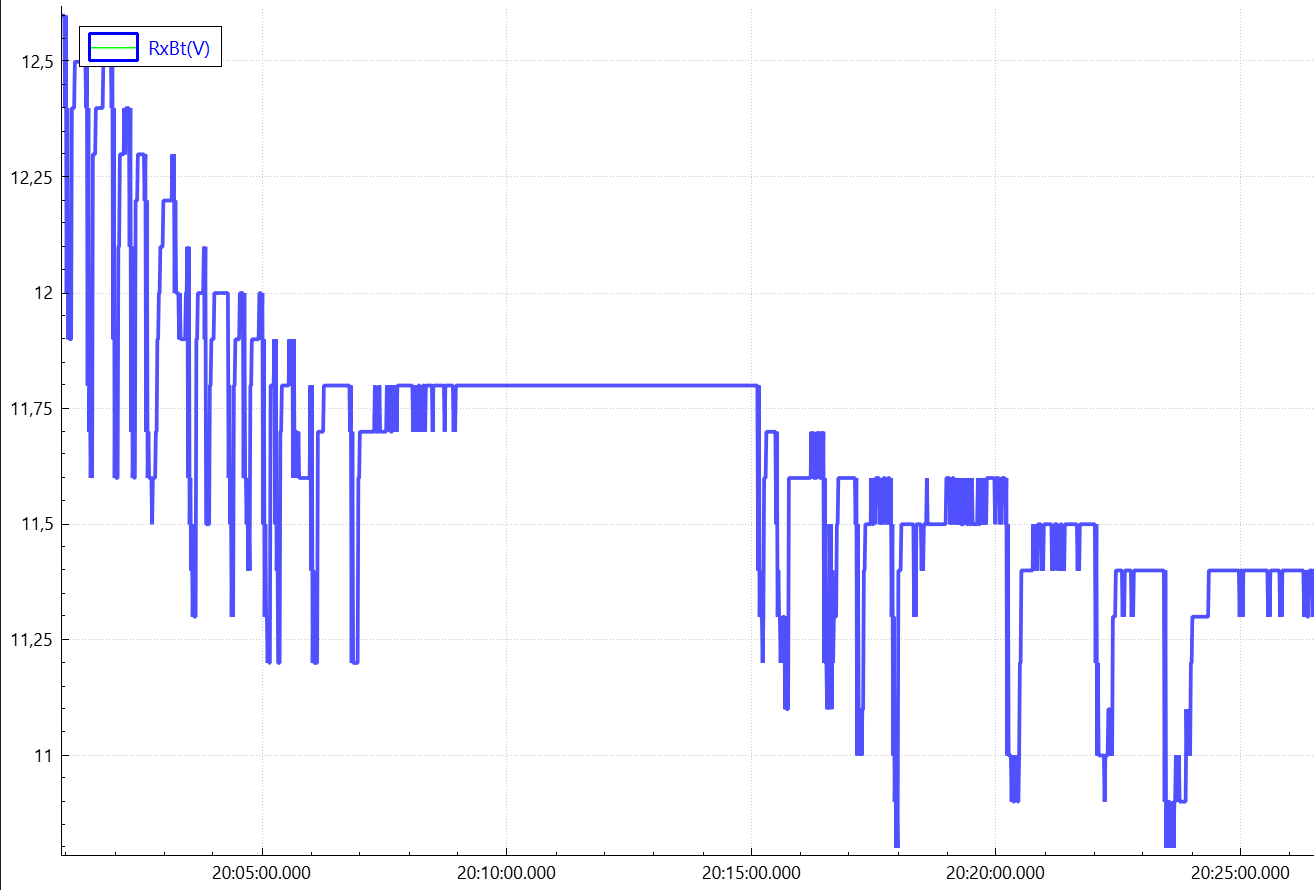

Napětí 11.7V je nastavení jen pro první létání. Postupně je podle zkušenosti snižuji. Během létání napětí kolísá, snižuje se a zase zvyšuje podle zátěže od motoru. Při plném plynu celkem významně poklesne, po zastavení motoru zase postupně vyleze. je třeba přizpůsobit tomu práci s tímto údajem telemetrie.

(zveřejněno na stránce Funray)
