Hawkeye Firefly Q6 - Parametry

Parametrystálý odkaz / permalink

2.02.2017

rozměry šířka 25mm
výška 21mm
hloubka 75mm
hmotnost 43g
objektiv zorné pole 120 st.


Parametry kamery s nahraným firmvare verze 2.5:

rozlišení "4K", 24fps
2.5K, 30fps
1080p, 60fps
1080p, 30fps
720p, 120 fps
VGA, 30fps
datový tok 4K: 24Mb - 29Mb
2.5K: 24Mb - 28Mb
1080P/60fps: 24Mb - 36Mb
stabilizace obrazugyro
fotografie4608x3456
timelapse0.5sec, 3, 5, 10, 30sec

4K rozlišení je podle všeho jen chiméra.

Firefly Q6 uvnitřstálý odkaz / permalink

21.02.2017

Externí napájenístálý odkaz / permalink

27.03.2018

Výdrž baterie při pokojové teplotě je cca 20 minut. Baterka je malá a měkká. Odpovídá to předpokládanému použití / zadání, koptéra déle neletí a hmotnost kamery je podstatný parametr. Na modelu letadla je tato výdrž malá a když se připočtou ještě potíže za teplot pod 10 stupňů, kdy je životnost vnitřního akumulátoru jepičí, vede to k používání externího napájení.

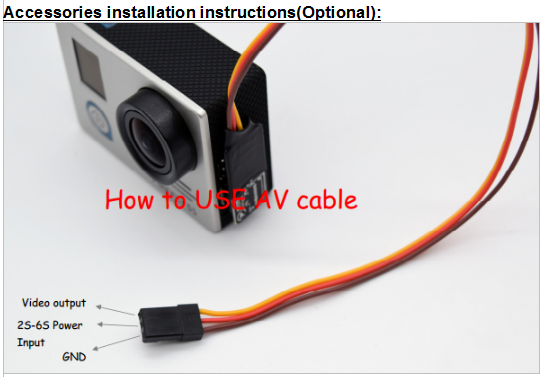

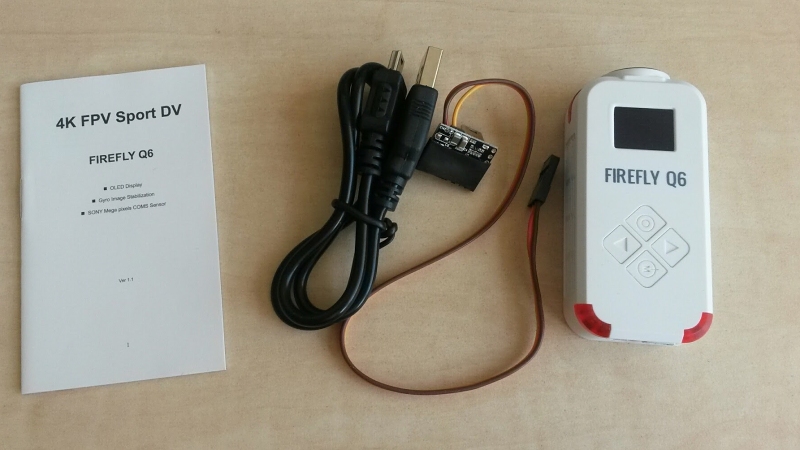

Kablík s destičkou a USB konektorem, který je ke kameře přibalen, je k tomu určen. Destička je stabilizátor, který umožňuje napájet kameru přímo z pohonné baterie modelu. Stabilizátor zvládne napájení z dvoučlánku až šestičlánku Li-pol.


Napájení jsme řešili tak, že jsme kabel z kamery opatřili redukcí na balanční konektor pohonného akumulátoru našeho modelu. Hnědý kablík od kamery - mínus je připojen na černý kablík balančního konektoru, tam, kde je na něm mínus, červený kablík od kamery - plus je připojen na kablík balančního konektoru, kde je vyvedeno plus celého akumulátoru. V našem případě to jsou akumulátory 3S a tedy napájíme kameru napětím 10-12V.

Napájet kameru z BECu, nebo z konektoru přijímače, když rádio provozujete na 5V, nemá smysl. Napájení vypadá, že funguje, ale ve skutečnosti je kamera živena jen z interního akumulátoru, stabilizátor při tak malém vstupním napětí nedává ven žádný proud. Je stavěný na 6.5 - 24V.

S tímto napájením kamera bezpečně nahrává i v mrazu, máme vyzkoušenou práci při mínus deseti a nepřetržité záznamy až do zaplnění kapacity SD karty. Energetická bilance u pohonných akumulátorů od 800 mAh nahoru je příznivá, pohonná baterka utáhne napájení modelu i kamery.
