Co s tím dělám

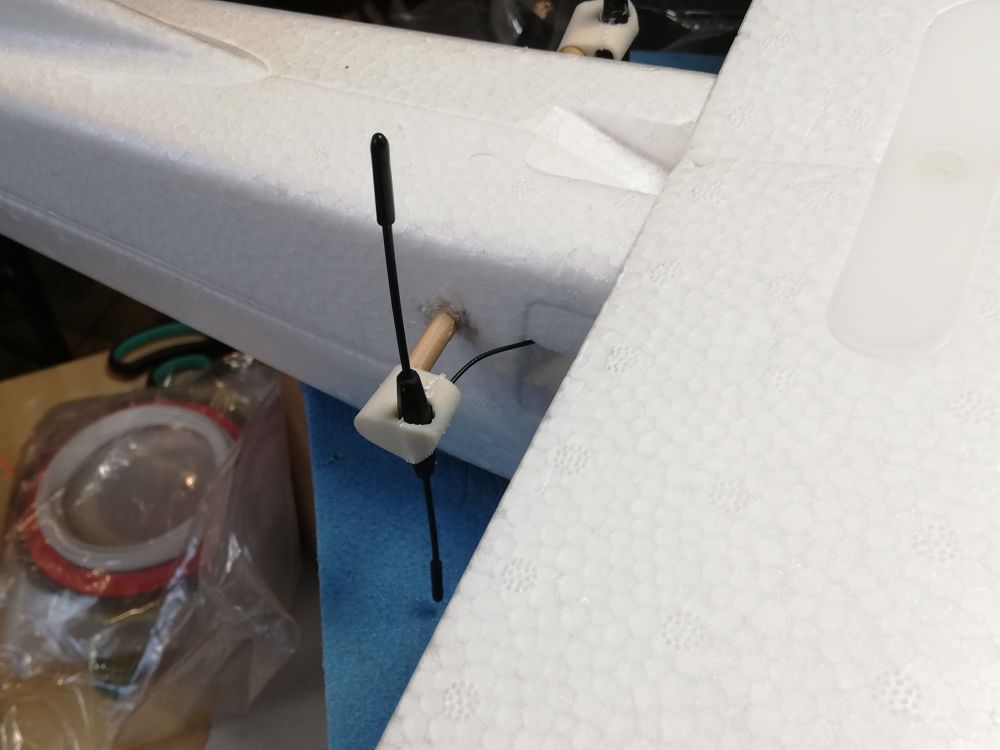

Kamera na hřbet

Další držák kamery na Funraye dám na hřbet. Zase to je pro kameru Insta360 GO 2.

Držák vytisknu na 3D tiskárně, modeluji ho ve Fusion 360. Tvar trupu v místě, kam kameru budu dávat, musím nejdříve vyšetřit. Ríša na to jde z kanónem, viz 3DScanner Shining Einstar - 3D scan RC éra Beta image


Já to dělám tak, že si zvolím na trupu místa řezů, kde chci vyšetřit tvar trupu, oměřím si výšku oblouku a šířku oblouku ve dvou výškách. Tvar v podobě spline křivek zakreslím odhadem do dvou řezů v mém modelu v CADu, vymodeluji si šablony 4 x 4 mm a ty vytisknu. Tisk šablon trvá chvilku. Zkusím je přiložit na trup v místě řezu a kontroluji, nakolik jsem se tvarem trefil. Většinou už druhá iterace má správný tvar.


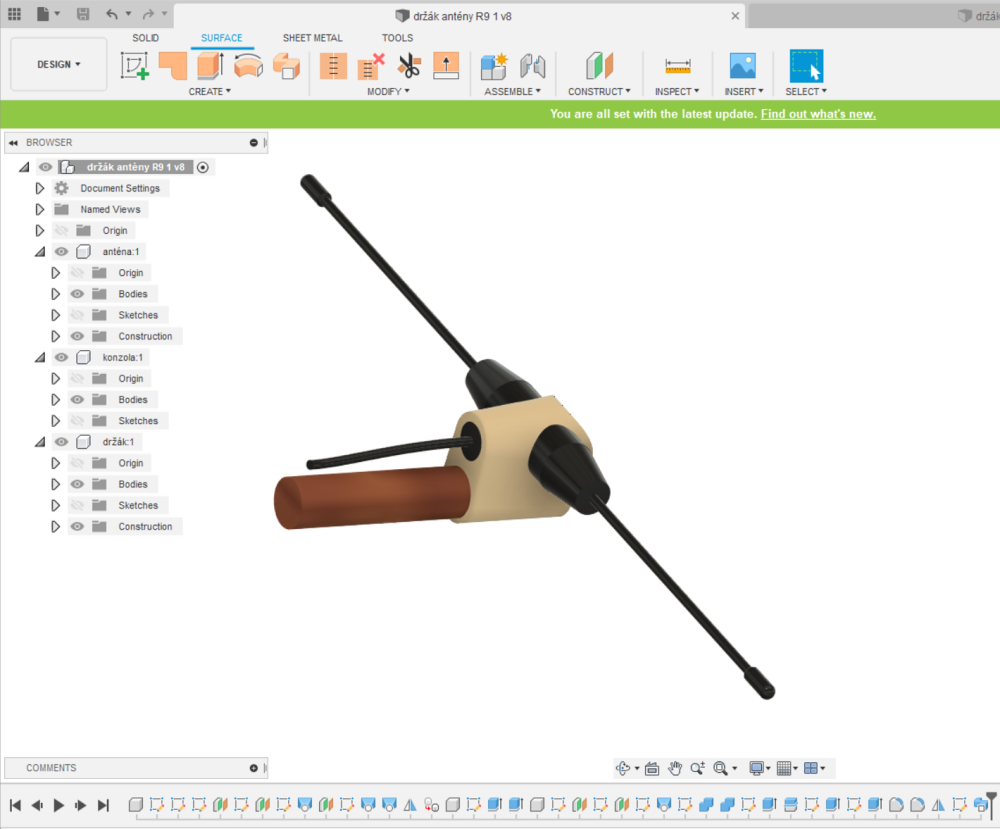

Pro vlastní kameru jsem si vymodeloval univerzálně použitelný držák. Ten použiju i v tomto případě.


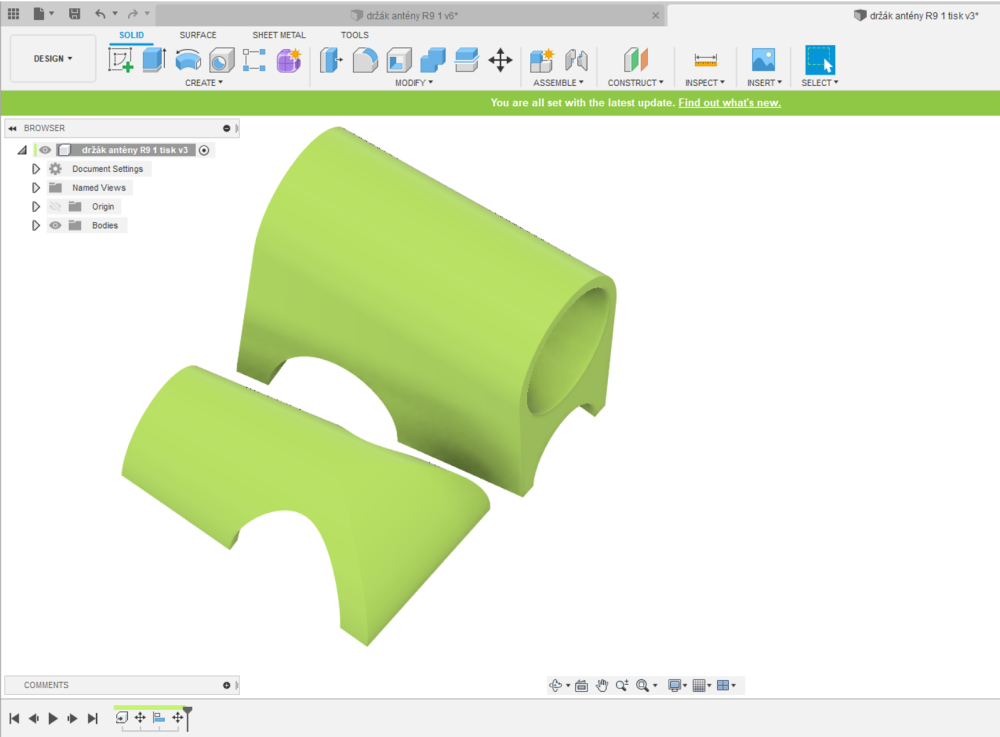

Držák tisknu po polovinách, k sobě je lepím vteřiňákem, tisk z PLA. Při tisku nejsou potřeba podpory.


Držáky je ke hřbetu přilepen páskou Tesa extra power universal.



Kamera na křídlo

[6.5.2023] Jeden držák kamery na křídlo Funraye už jsem dělal, ale chtěl jsem se s kamerou posunout výš a taky udělat držák subtilnější. A rozhodl jsem se udělat držák protizávaží, jak mi vždycky říká Karel, že to je dobrá věc. Tak jsem se pustil do další verze.


Držák vytisknu na 3D tiskárně, modeluji ho ve Fusion 360. Tvar křídla v místě, kam kameru budu dávat, už mám vyšetřený z minula, kameru Insta360 GO 2 mám už taky vymodelovanou z minula, kreslení mi tak trvá skoro kratší dobu než vlastní tisk.


Tisk z PLA, díly jsou pro tisk v CAD rozříznuty na polovinu. Lepím je potom vteřiňákem.

Po vytištění jsem držák s kamerou zvážil, vybral odpovídající plátek olova a vytisknul pro něj držák na druhé křídlo. Držáky jsou ke křídlu přilepeny páskou Tesa extra power universal.



Objímku kamery mohu natočit v konzoli podle potřeby, kamera může být nasměrována v libovolném směru. Na fotce to není vidět, konzola míří dopředu ve směru letu, aby kladla co nejmenší odpor vzduchu. Protože je náběžka šikmo, musí být pro levou a pravou stranu dva různé držáky, levý a pravý.

Instalace protizávaží je výborná věc. Bez něj jsem v obratech musel hodně korigovat křidélky, teď letadlo leti skoro neutrálně. Odpor kamery na letadle nepoznám.

Ukázka zde: Kratochvilně

Odsávání

Odsávání jsem řešil už na předchozím stroji. Mezitím jsem pořídi 3D tiskárnu tak si zkusím odsávání vytisknout. První úkol k řešení: Jak to k tomu přichytit?


Vymodeloval jsem si a vytisknul "návlek" na přírubu vřetene.


Domodeloval jsem krabici kolem unašeče a vývod k hadici od vysavače ...


... s zástěru vyrobil z PET flašky od mléka s rámečkem s magnety.


Hned na první pokus vše sedí a drží. Však jsem to měřil šuplérou! image Zástěra je průhledná, materiál PET nastříhaný na proužky necelý centimetr široké dobře těsní. Odsává to dobře ale narazil jsem při praktickém používání. Ta krabice kolem unašeče má spodní okraj moc nízko a překáží. Nemělo by to přesahovat spodní okraj té desky svislého pojezdu v ose Z. A taky jsem dostal vynadáno, že se vřeteno musí chladit!

Tak jsem sedl ke druhému návrhu. Výsledkem je subtilnější těleso, které nezasahuje pod profil svislého pojezdu.


Nebrání to chlazení, nezabírá to místo. Dobře to drží. Ten drát je drát do kola naohýbaný do tvaru, kdy funguje jako péro a přitlačuje pevný díl odsávání k manžetě vřetena.


Zespoda jsou čtyři magnety, ke kterým se přicvakne rámeček se zástěrou z PET lahve. Mám dva se zástěrou různé délky.






Tištěné upínky

Upínky jsem vyráběl z překližky a napadlo mě, že bych mohl zkusit upínky vytisknout na 3D tiskárně.


Nakreslil jsem si upínky v podobě, v jaké se dělají pro strojaře. Já upínám balzu, tenkou překližku, plastové desky, síly při obrábění jsou malé, i plastové upínky z PLA by měly síly potřebné pro přítlak snést.



Nějakou dobu s upínkami pracuji, materiál drží dostatečně a žádná upínka zatím nerupla.

Insta360 GO 2 na větroni Funray

Kameru jsem dal na směrovku větroně Funray. Těžiště se posunulo dozadu, posunutím baterky to nešlo vyvážit, dopředu k baterce jsem dal dost velké závažíčko z kola auta.


Držáček je tištěný z PLA.




Aerodynamicky to je skoro bezvýznamné.



Výsledek zde:

Sestřih je zde: YouTube
