Zrakvil jsem bandita podruhé

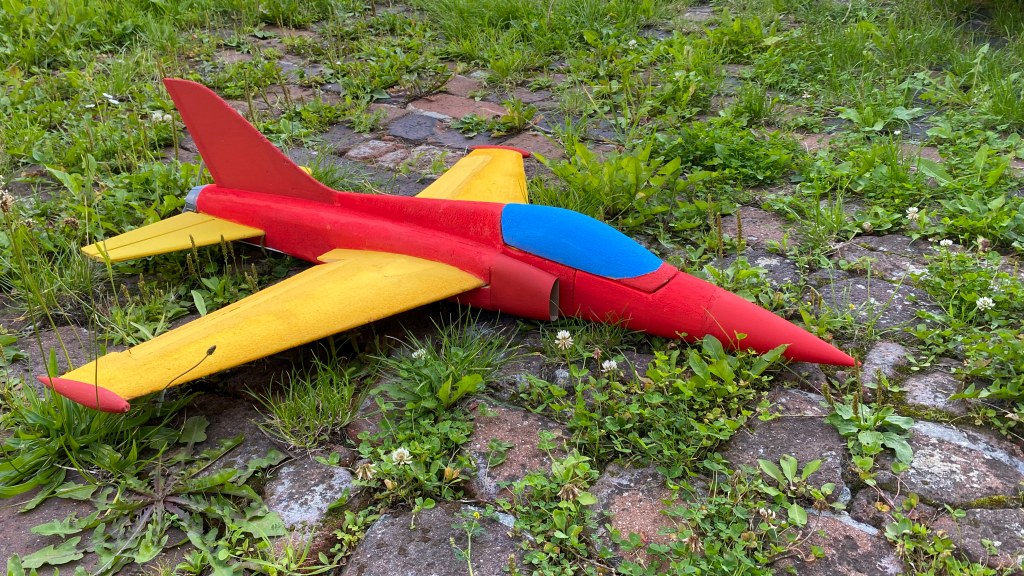

Říznul jsem s Banditem podruhé, moc jsem blbnul. Odnesl to zase předek, ale tentokrát to bylo celé na trsátka. Nastal čas vyzkoušet si z gruntu koncepci CAD - CAM - CNC.

Přední část trupu je z XPS a vyráběna je jako jeden kus - celá polovina trupu. A nos modelu je tištěný z PETG. Já chci vyrobit jen tu část pod kabinou a ten nos.

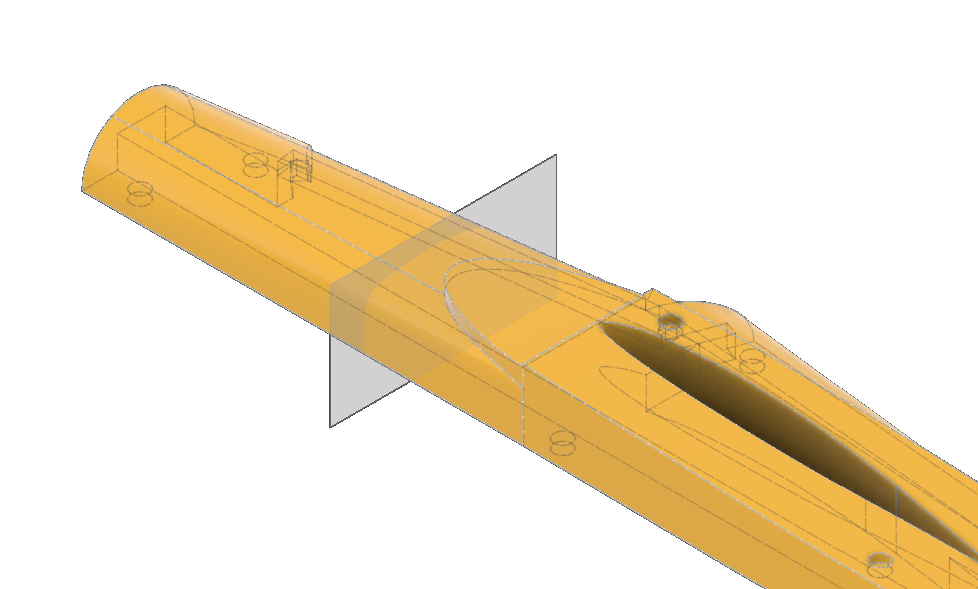

Vytáhl jsem si ve Fusionu ze sestavy tu polovinu trupu a ve zvoleném místě jsem ji říznul.

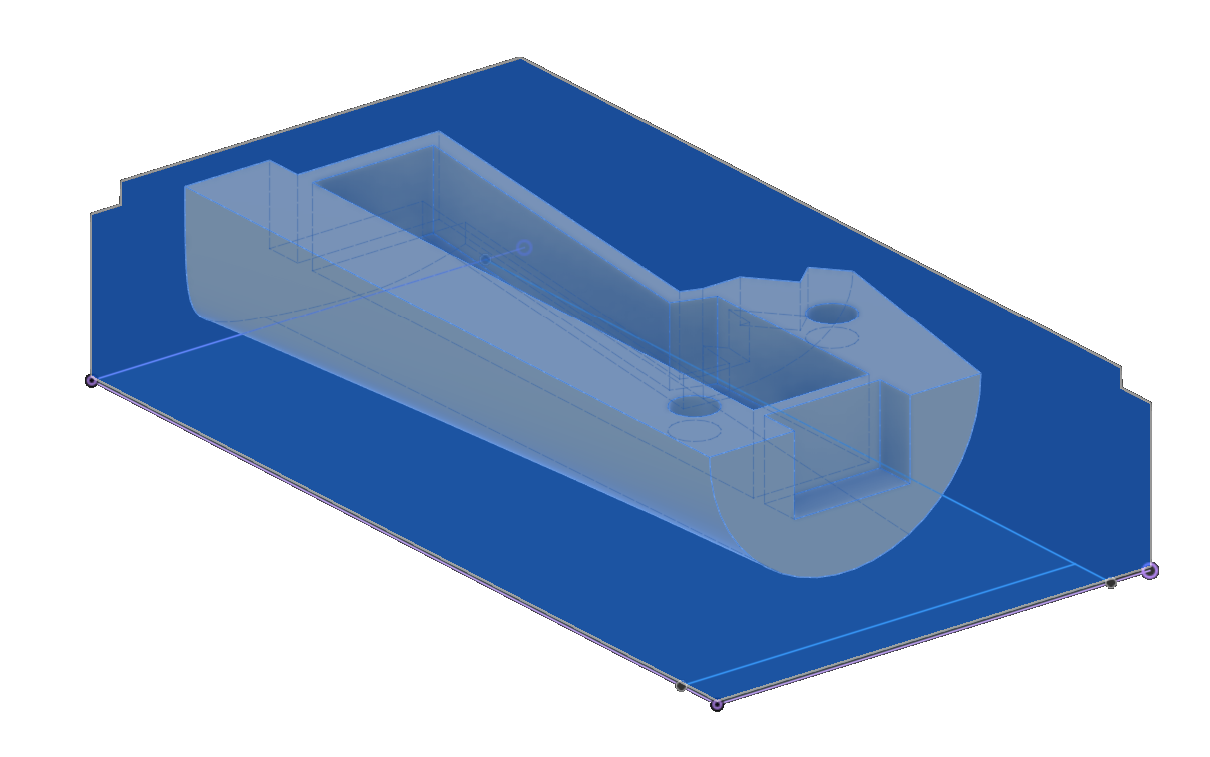

Pro odříznutou část jsem si vyrobil kopii výkresu, kde jsem nastavoval obrábění. celou polovinu trupu jsem nahradil ve výkresu tím odříznutým kouskem a přegeneroval program pro CNC.

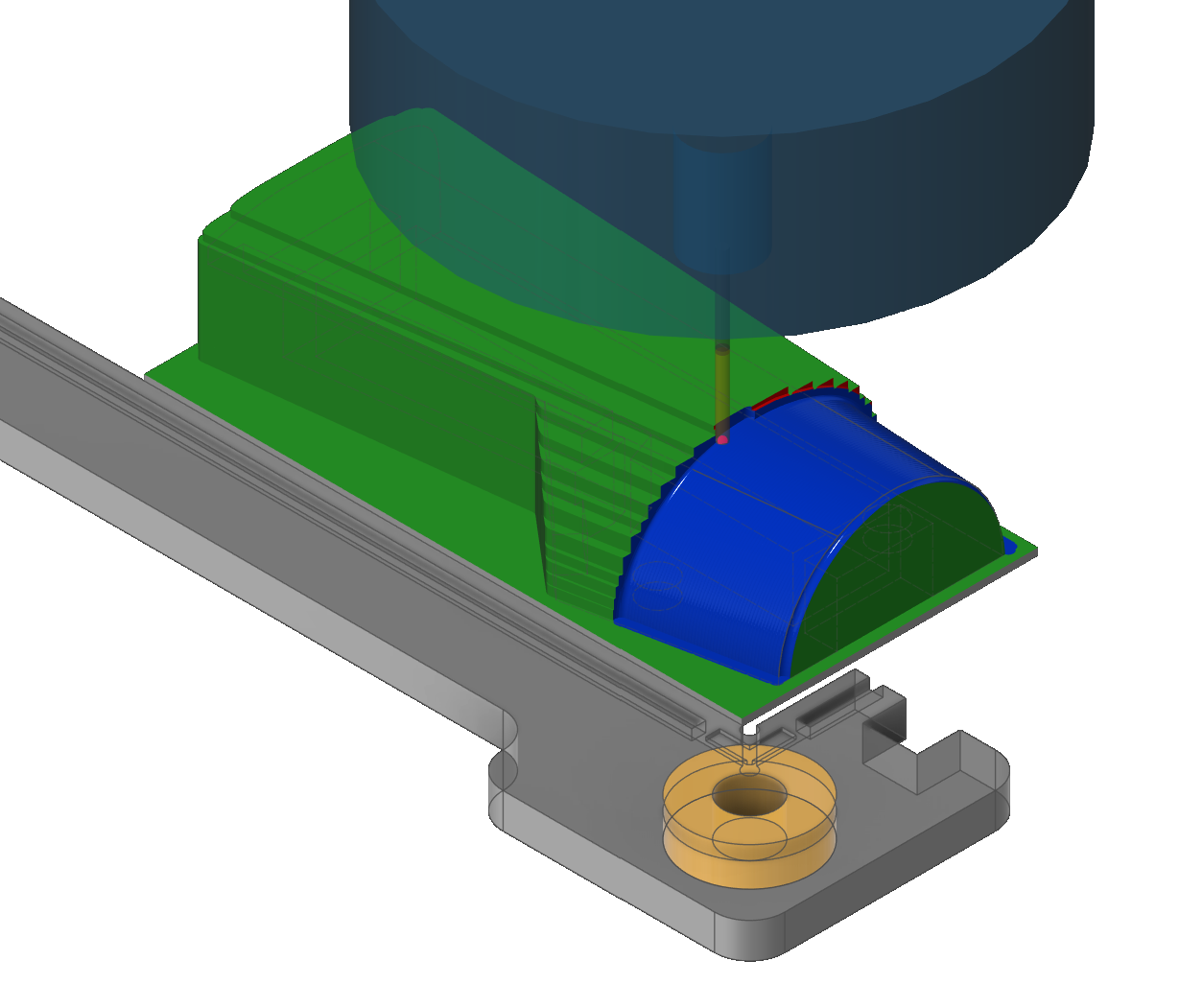

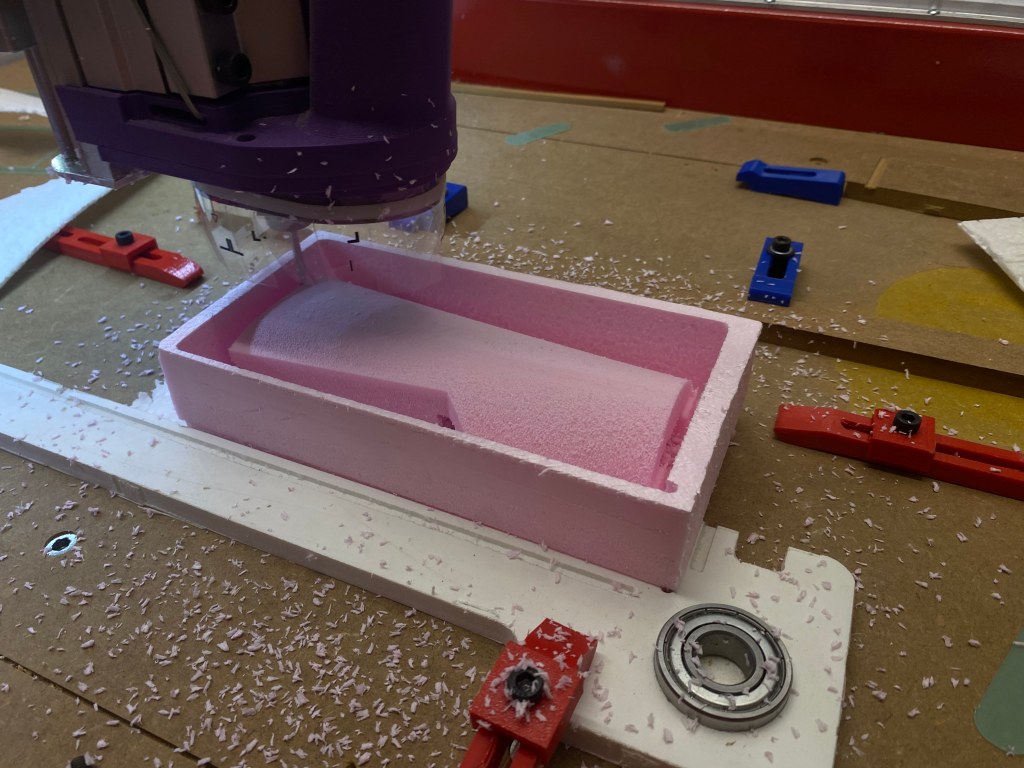

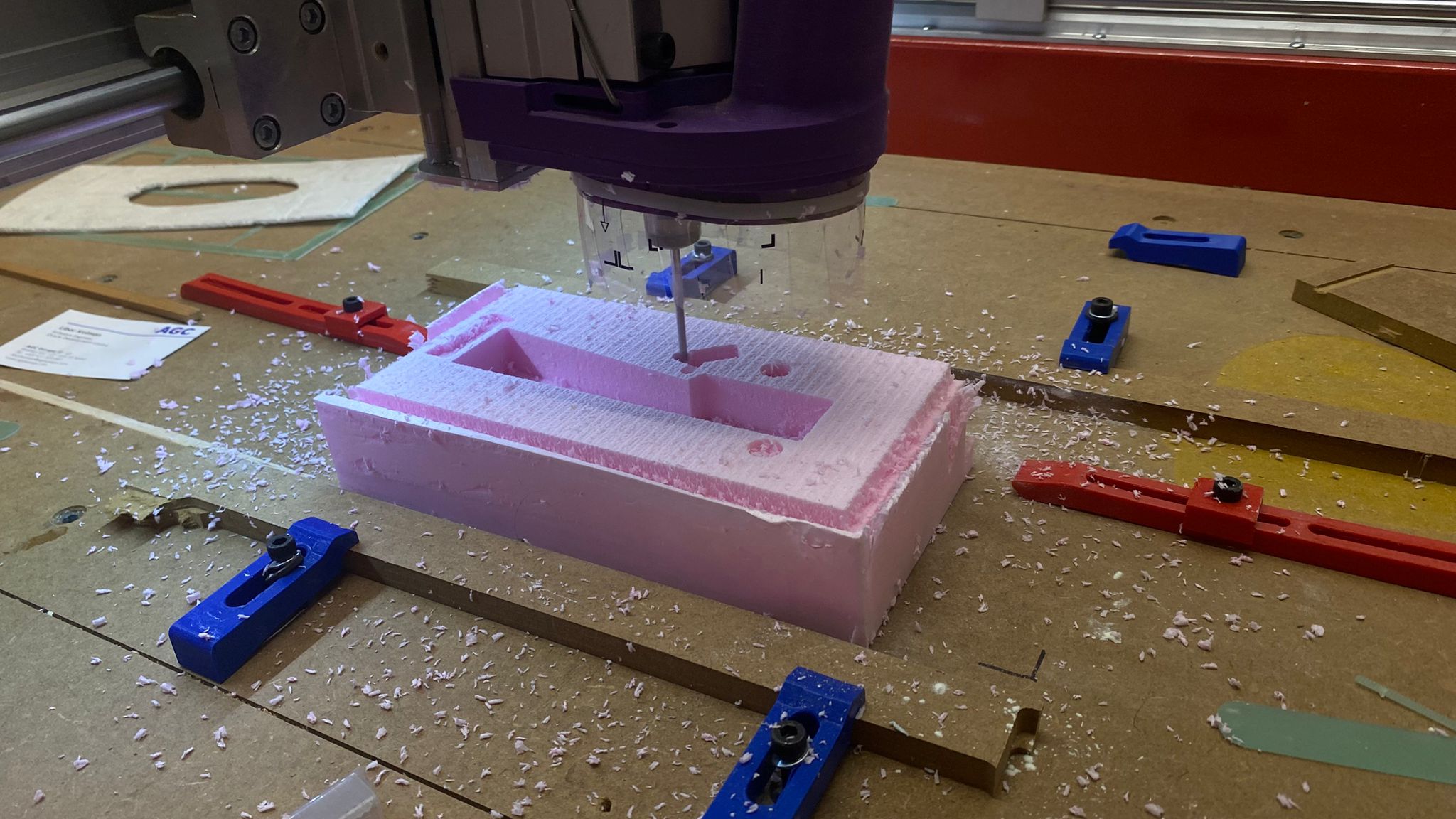

Postup jsem už popsal zde: Upínání podtlakem na pravítko. Obrobím nejdříve z jedné strany dělící rovinu trupu a dutiny trupu. Zároveň vyrobím na obvodu polotovaru osazení. Potom to otočím, položím na blok osazením na pravítko a obrobím lícovou stranu trupu.

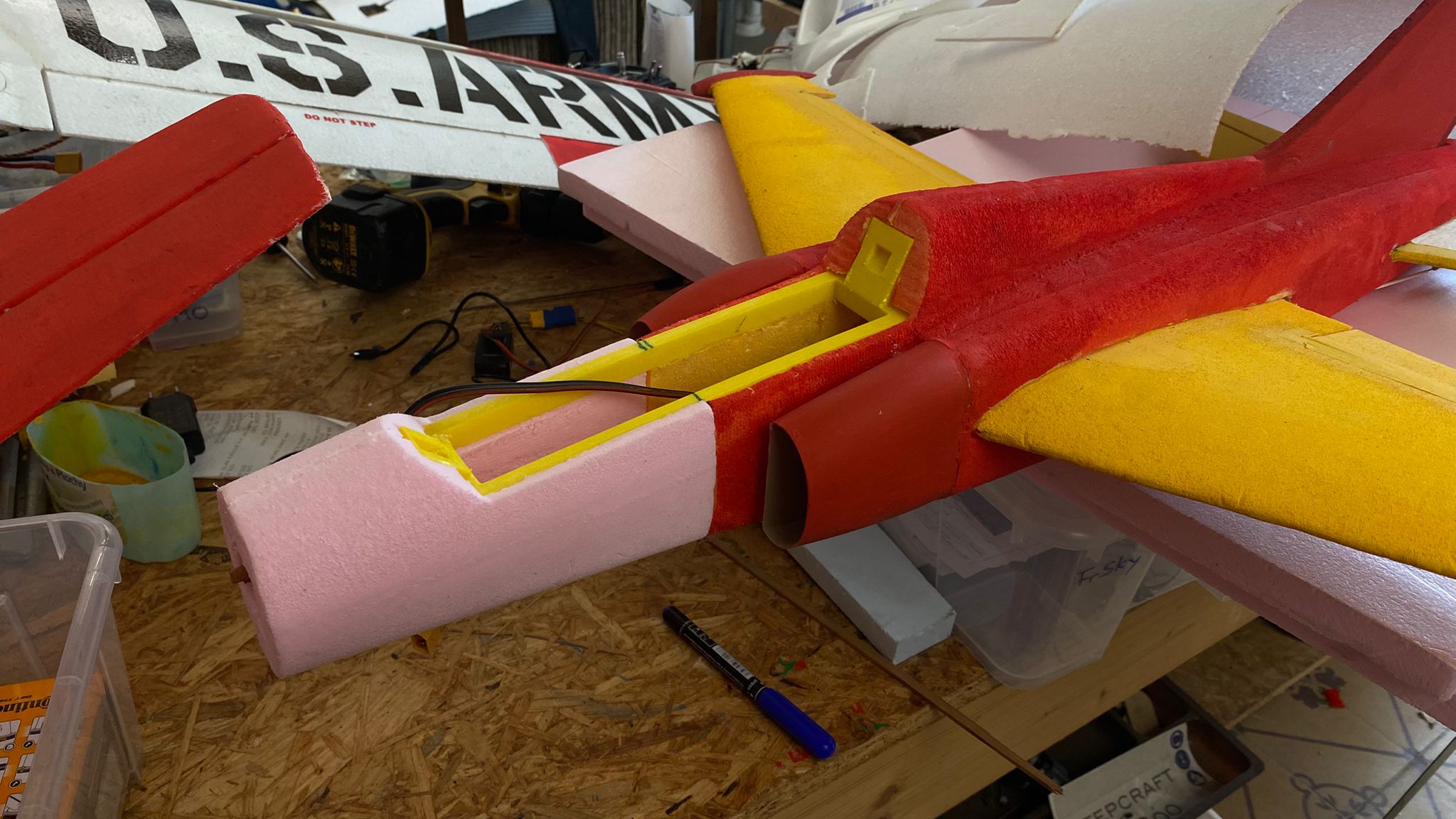

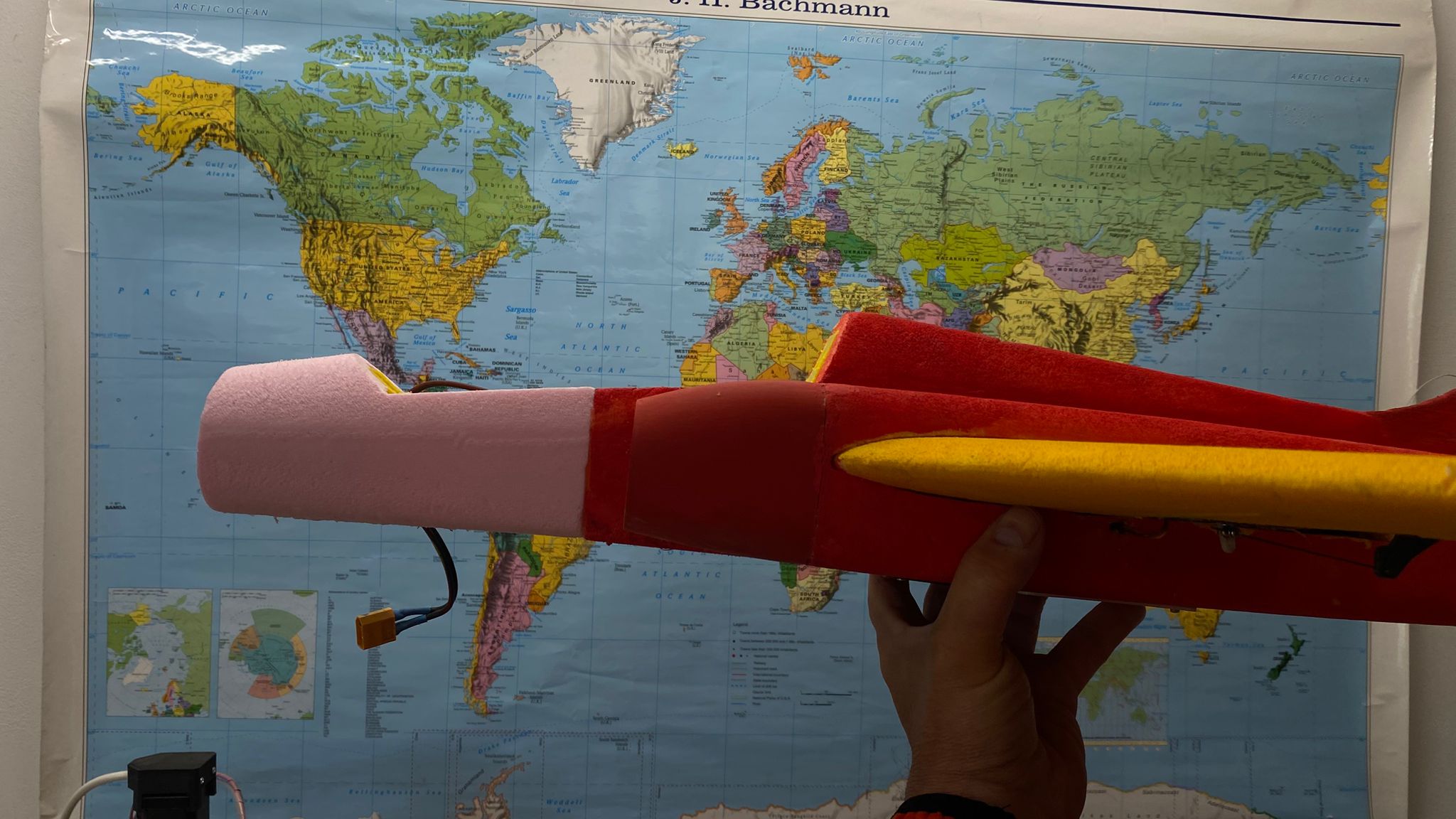

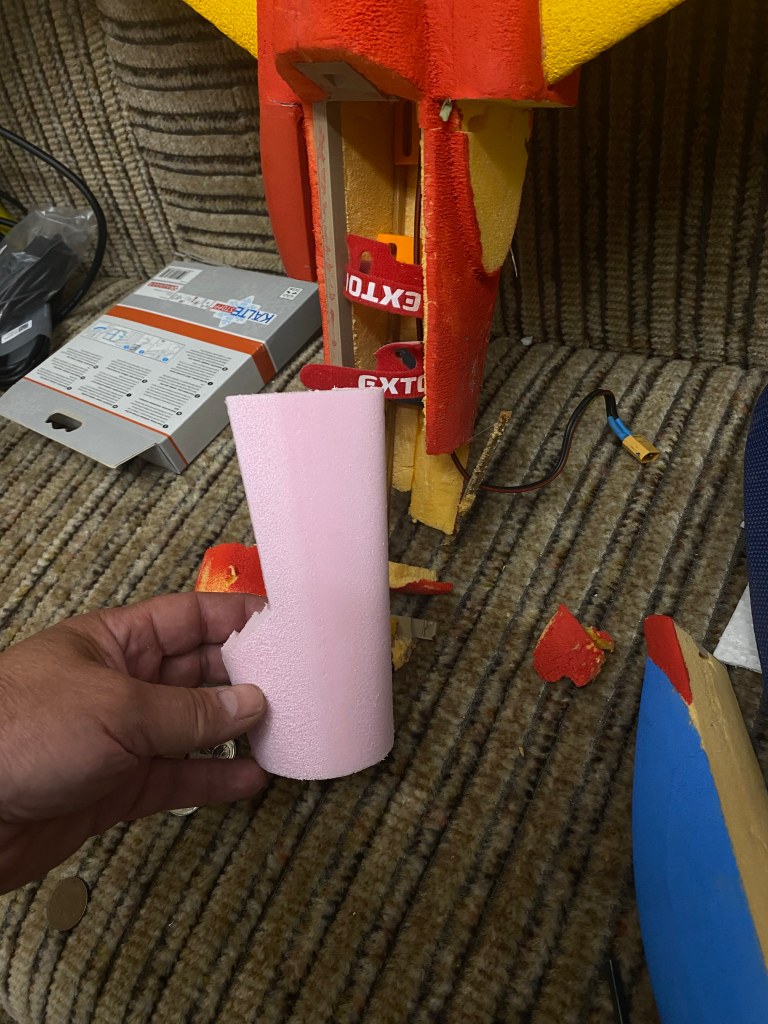

Vytiskl jsem nový radom a rámeček kabiny. Rámeček slouží při lepení jako dlaha zajišťující vzájemnou polohu nové části a zbytku trupu.

stroj: LUPA-CNC
lepidlo: Soudal 66A

(zveřejněno na stránce Bandit - Konstrukce, stavba, údržba)
