10. den
Řezání ocasek
10. den
Ocasky vyříznu z XPS. Příprava výroby ve Fusionu je jednoduchá, ocasky operací Derive přenesu do nového návrhu, zde je srovnám do jedné roviny a rozmístím tak, abych měl co nejmenší spotřebu materiálu.

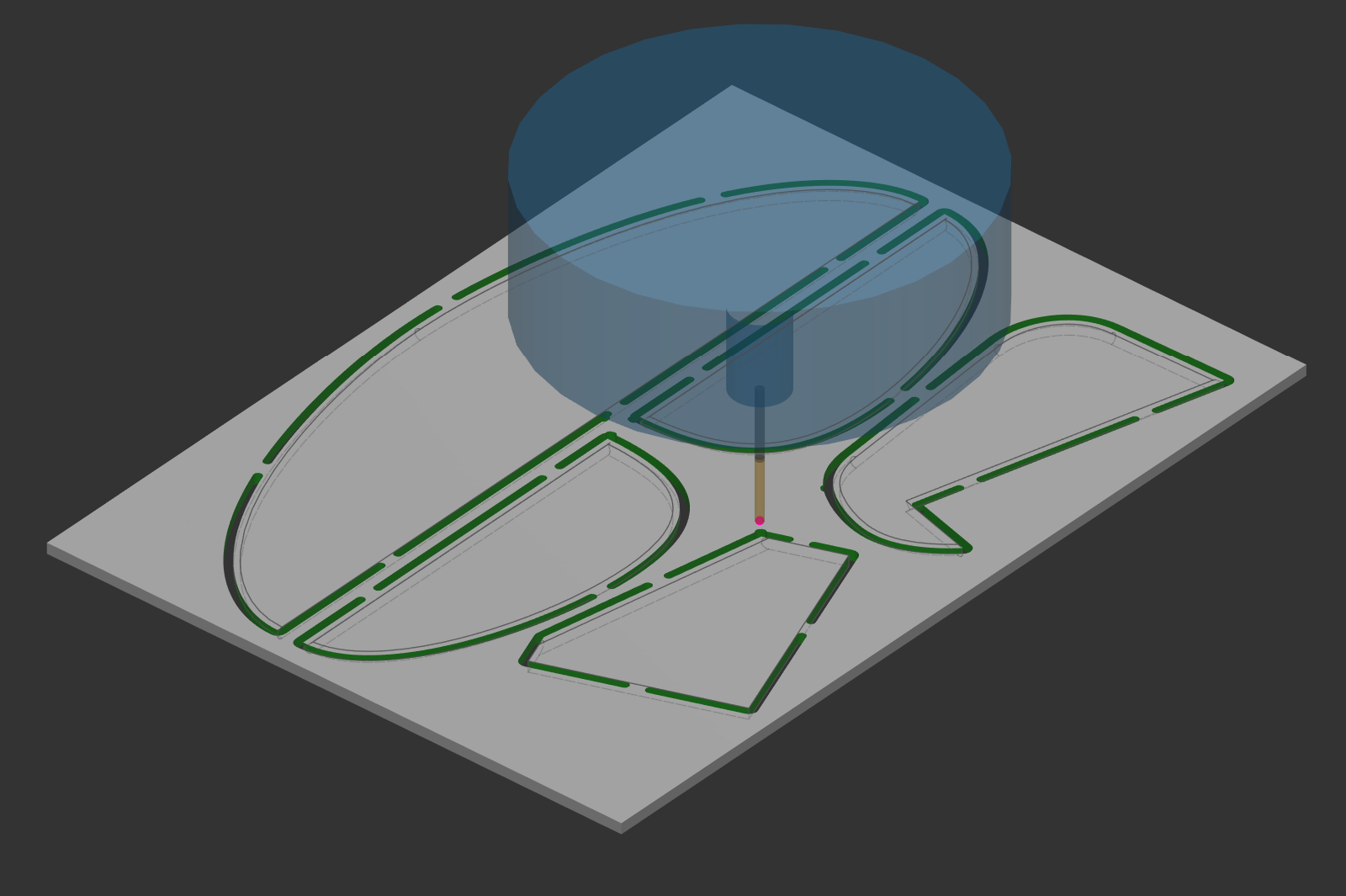

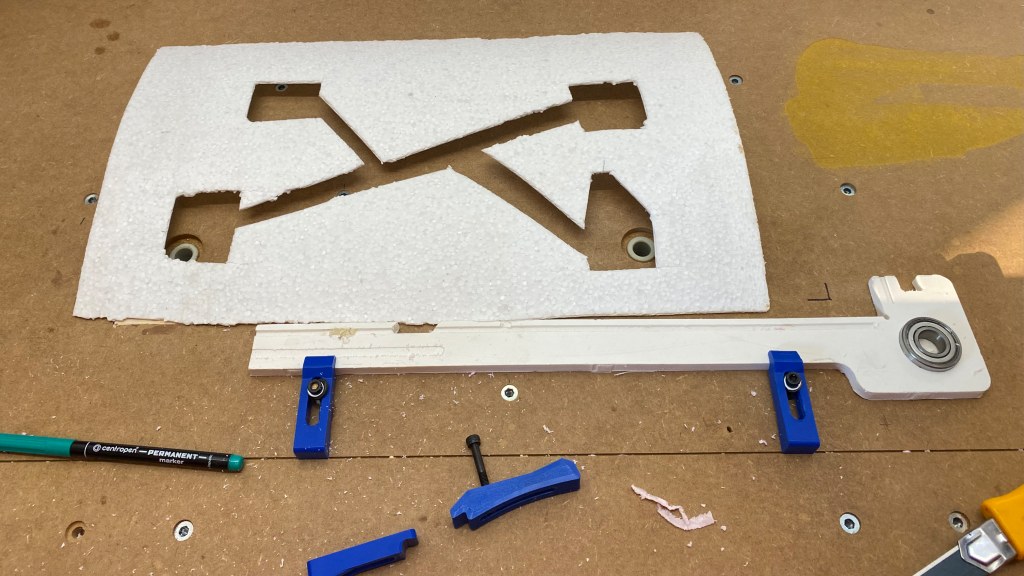

Je to jen jedna operace 2D Contour. Nově to chci zkusit s uchycením přířezu podtlakem. Ukázal se ale problém s velikostí podtlaku a tuhostí XPS. XPS se nad většími děrami v podložce prohýbá směrem ke stolu. Vysavač už na menší výkon nejde nastavit, přisávání vzduchu je cesta, jak podtlak snížit, ale přídržná síla je moc malá. Nakonec jsem v podložce ty cesty vzduchu udělal užší.

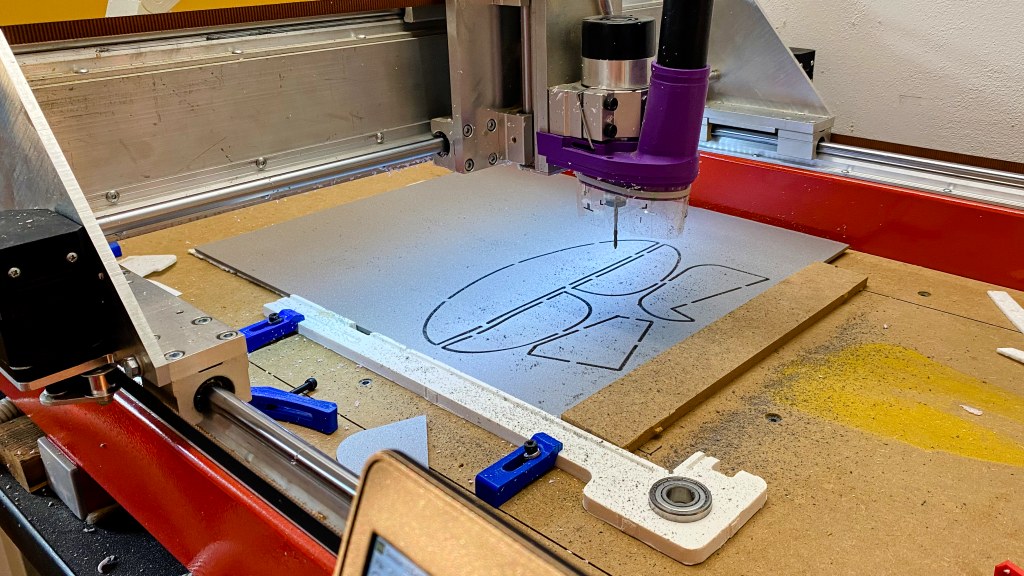

Vyříznuto je za chvíli. A hned vidím, že 6 mm depron na letadlo, které by mělo snést "klukovské" létání, je moc zranitelný.
Jak udělám podvozek
10. den
Předloze přiměřená kolečka jsou 50 mm. Nohy podvozku budou zjednodušené jen z drátu, nebudu dělat nohy s jejich odpérováním jako má předloha.
Problém výroby noh z drátu doma je kvalita oceli a možnosti běžného "pokojového" modeláře. Kvalitní ocel dobře pruží a dobře drží tvar, ale je problém s ní pracovat. Za studena končí pokusy o její ohnutí většinou prasknutím drátu. Volba je potom buď nechat si nohy vyrobit někde v pérárně, nebo použít měkčí drát.
Zvolil jsem ocelový drát prodávaný v modelářské prodejně průměr 2 mm. Je to poměrně bláto. Otázka je, zda se to nebude moc deformovat.
P O K R A Č O V Á N Í P Ř Í Š T Ě
