Křídlo
7. den

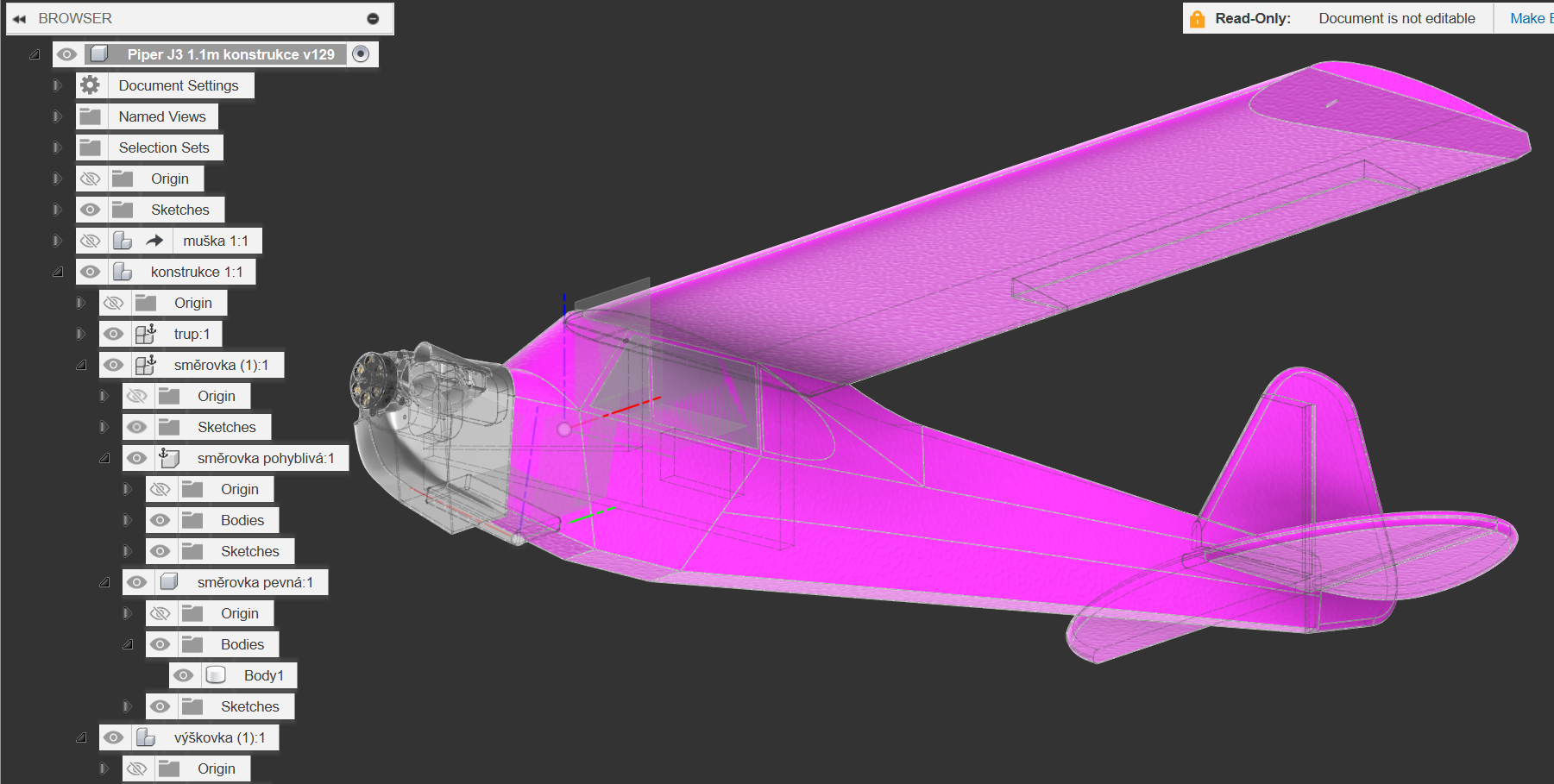

Křídlo vyříznu odporovým drátem. Zvolil jsem profil ClarkY. Křídlo je tvarově jednoduché.
Modelování je poměrně jednoduché. Mám v projektu "letadla" složku s profily, profily jsou nakreslené s hloubkou 100 mm. Importuji si profil do mého návrhu, zvětším ho na hloubku křídla. Sílu odtokovky volím 2 mm, profil musím v jeho zadní části modifikovat. Operací Extrude získám body křídla.
Když mám křídlo vymodelované a usazené na trupu, natočím komponentu "výškovka" tak, abych měl zvolený úhel seřízení. Neměřím úhel vůči rovnému spodku profilu, ale k jeho tětivě. Operací Combine výškovky s trupem zařídím prořez v trupu na zasunutí výškovky.
Dovolená
7. den
Budu týden pryč - dovolená. Mimo počítač!
Jsem zrovna tak rozjetý!
Zkušební sestavení

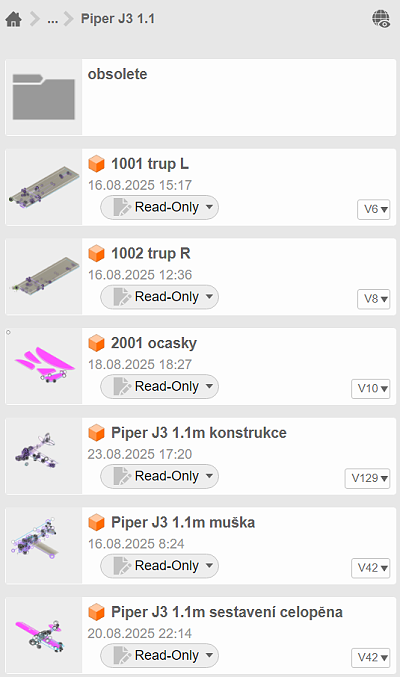

Průběžně kontroluji, jak mám co vymodelováno. Mám návrh Piper J3 1.1m sestavení celopěna a v měm kontroluji vymodelované díly.
Dělám to tak, že když si myslím, že mám kus konstrukce vymodelovaný, tak díl pomocí Derive vložím do toho návrhu "sestavení".

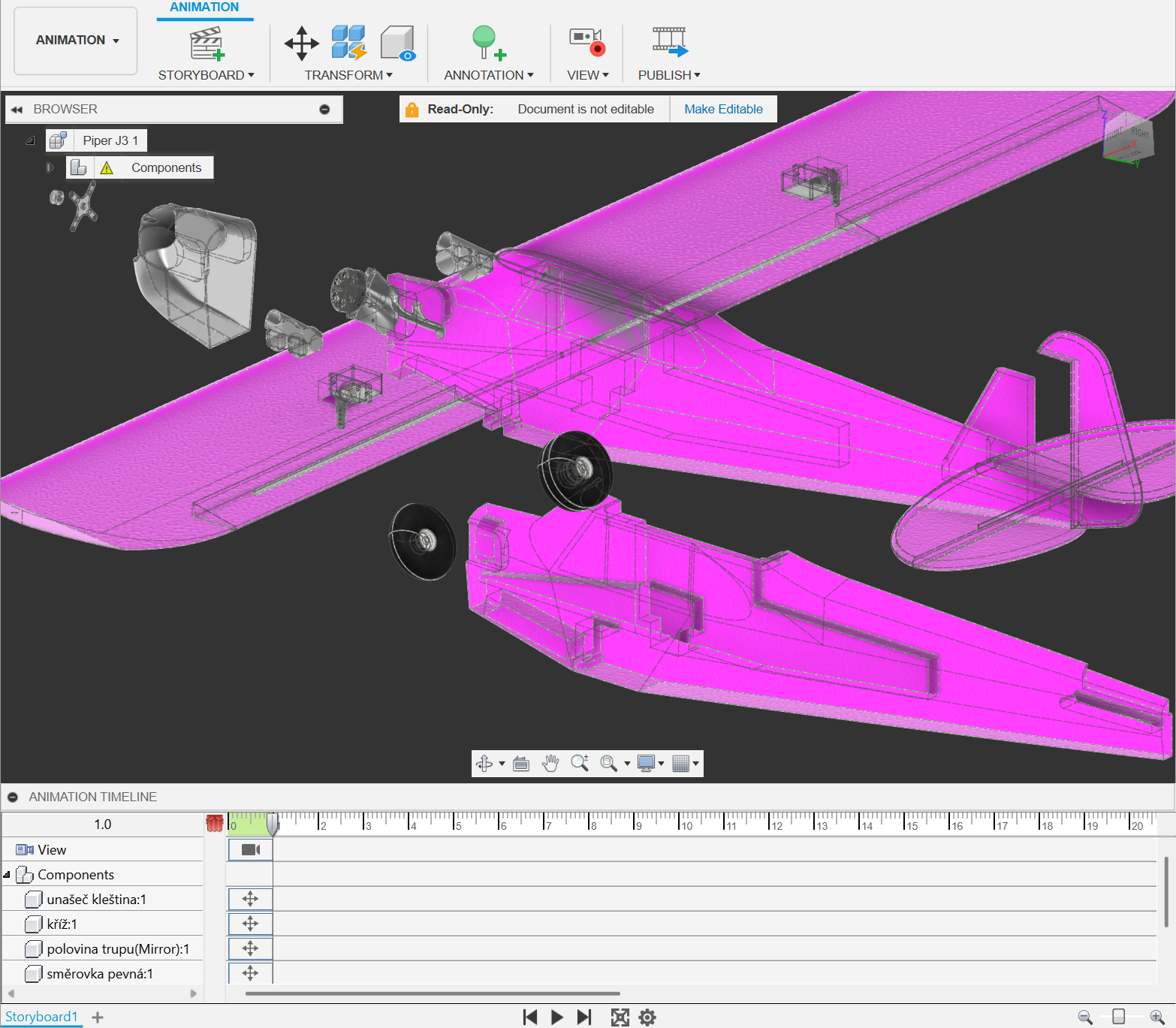

Ve workspace AMIMATION mohu snadno vyrobit rozstřel dílů tak, abych si je mohl v pohodě prohlížet. Hned vidím, zda mám všechny dutiny. To je typická chyba, zapomenu po vymodelování dílu udělat Combine - Cut do dílu, do kterého je součástka vložena.
Jak se to dělá je popsáno zde: Rozpady, animace, montážní návody
Z tohoto návrhu exportuji modely pro 3D tisk:
