Materiálstálý odkaz / permalink

17.11.2008

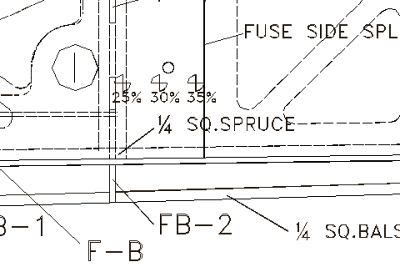

Materiál jednotlivých dílů je udaný buď přímo u výkresu dílu jak je vidět na obrázku nebo je uveden v soupisce dílů - kusovníku. image

BALSA - balsové dřevo se dodává nařezané na prkénka různé tloušťky nebo na hranoly. Tloušťka materiálu je zřejmá z výkresu nebo kusovníku, ale není jasné, jaká balsa má být použita. To se dočtete buď v textu - návodu ke stavbě nebo někdy v kusovníku. Někdy to není uvedeno vůbec. Například výkresy ze stavebnic to často neudávají, protože volbu materiálu udělá výrobce stavebnice při její výrobě.

PLY - letecká překližka.

LITE PLY - běžná překližka, u nás se používá např. topolová překližka.

Viz také Materiály v leteckém modelářství.

Tlouštka materiálustálý odkaz / permalink

17.11.2008

Tloušťka materiálu udaná zlomkem je tlouťka v palcích. J e-li uvedeno 1/4 BALSA, znamená to balsa tlouťky jedné čtvrtiny palce. To je 25.4 / 4 = 6.35 mm. Taková balsa se samozřejmě u nás neprodává a je třeba zvolit nejbližší metrický rozměr běžný u nás. V tomto případě použijeme "balsu šestku", tedy prkénko balsy tloušťky 6 mm. image
  • 3/32 - 2 mm
  • 1/8 - 3 mm
  • 1/4 - 6 mm

Poloha těžištěstálý odkaz / permalink

17.11.2008


Slovníček pro čtení výkresůstálý odkaz / permalink

17.11.2008

bulkheadpřepážka; žebro trupupřepážka trupu letadla
canopypřekryt kabinyzpravidla průhledná část kabiny
cowlmotorový kryt
engine mountmotorové lože; upevnění motoru
firewallmotorová přepážka
formerpřepážka; žebro trupupřepážka trupu letadla
grainléta dřeva
lite plypřekližka lehká V angličtině zkrácené označení pro běžnou (ne leteckou) překližku používané na výkresech. Více viz Materiál.
main sparnosník; hlavní nosník; nosník křídlanosník křídla
plypřekližka letecká V angličtině zkrácené označení pro leteckou překližku používané na výkresech. Více viz Materiál.
sparnosník; hlavní nosník; nosník křídlanosník křídla
wallpřepážka; žebro trupupřepážka trupu letadla
wing sparnosník; hlavní nosník; nosník křídlanosník křídla
