WinPC-NC USBstálý odkaz / permalink

25.12.2018

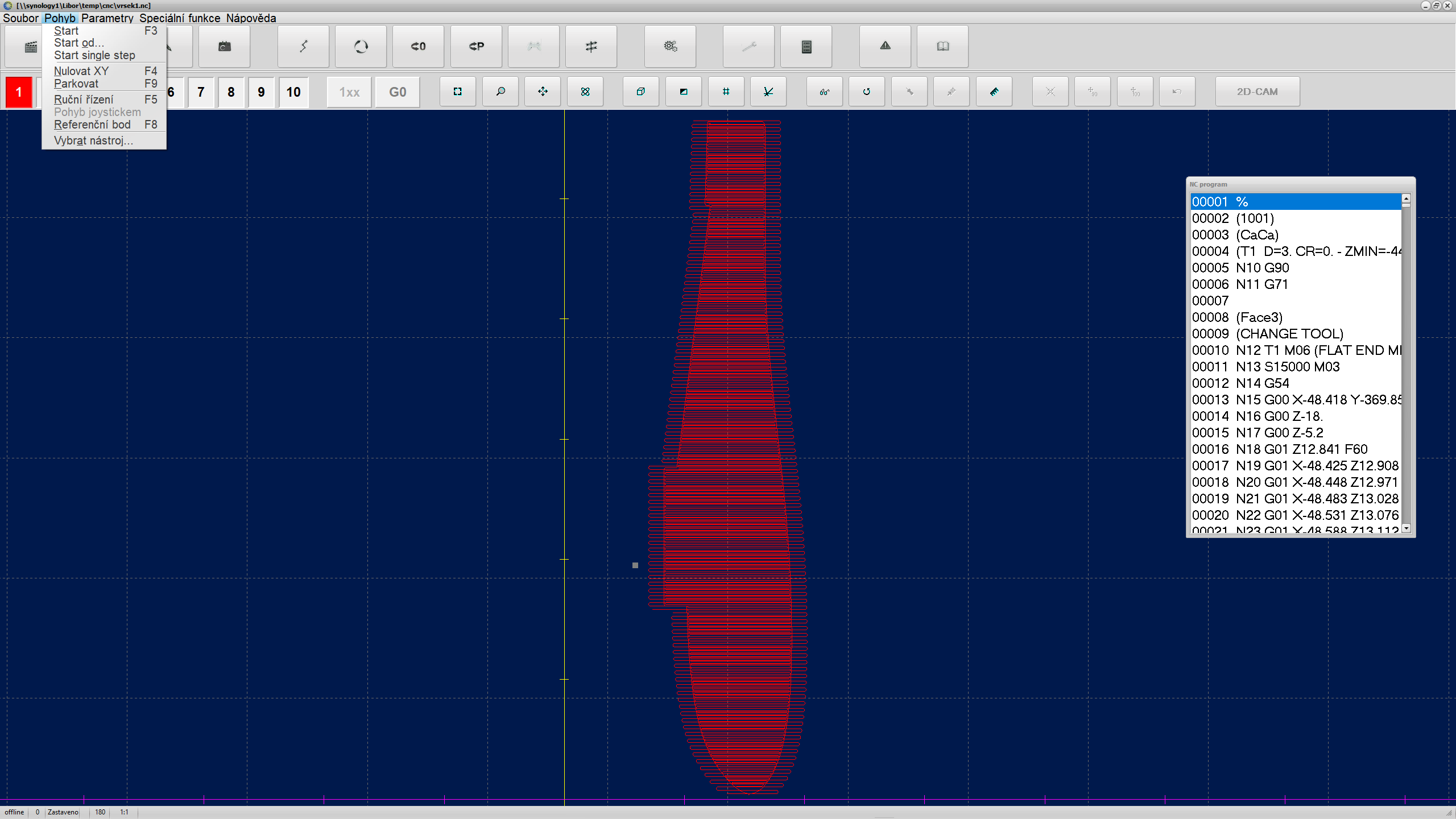

Program WinPC-NC používám jako řídící program k routeru Stepcraft. Mám verzi USB, kdy program běžící ve Windows interpretuje G-kód a stroj ovládá přes USB kabel.

Program je jako volitelné příslušenství ke stroji. Měl jsem ze spojení programu běžícímu pod Windows a interfejsu USB obavy, že bude docházet ke ztrátám řízení kroků stroje, ale zatím jsem na žádný takový problém nenarazil. WinPC-NC lze přepnout do češtiny.

Posuv neodpovídástálý odkaz / permalink

24.05.2019

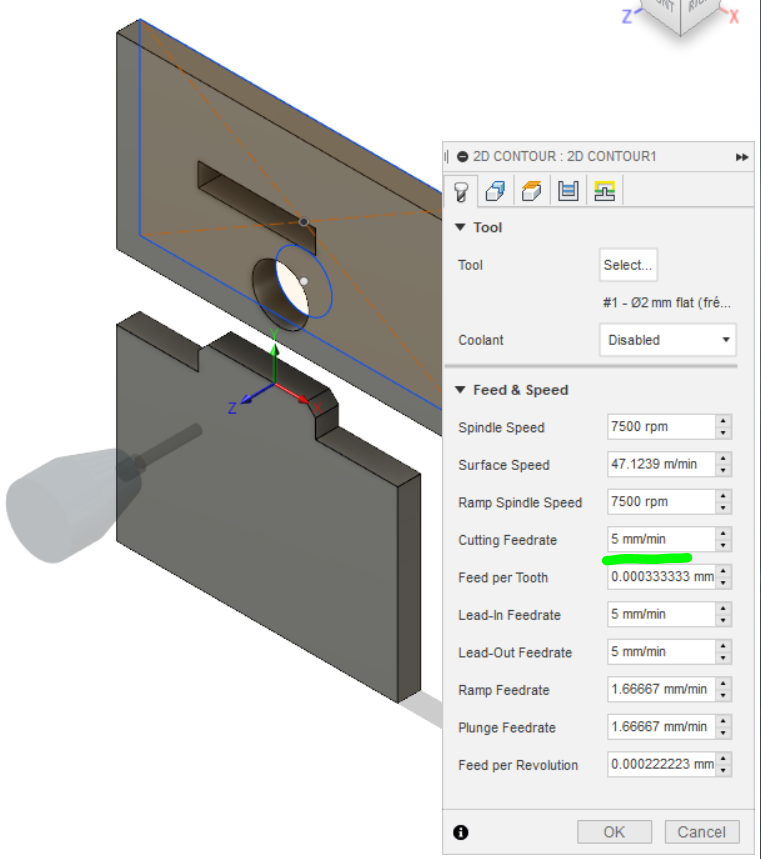

Řežu na routeru překližku, plasty, řežu úspěšně, ale trápí mě parametr Cutting Feedrate ve Fusion 360. Mám nastaveno 5 mm/min, ale stroj jede v řezu odhadem 20 mm/sec. Když ten parametr měním, posuv se opravdu mění. image Hodnota parametru nebo jednotky vůbec neodpovídají realitě.

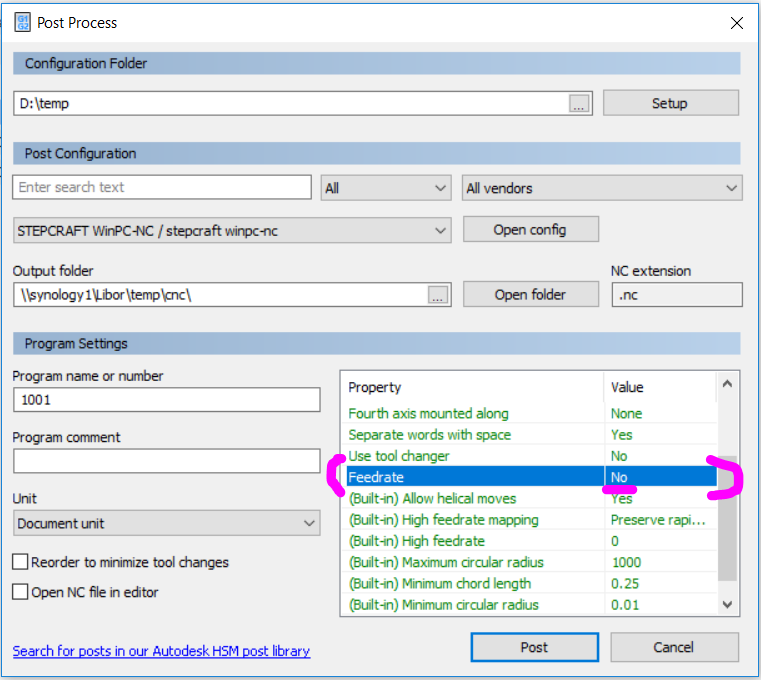

Exportuji a mám ve Fusionu do Post Configuration vložený cps soubor dodaný výrobcem stroje. Mám ten post procesor nastavený podle dokumentace správně, postprocesor interpretuje mm/min jako units/min.

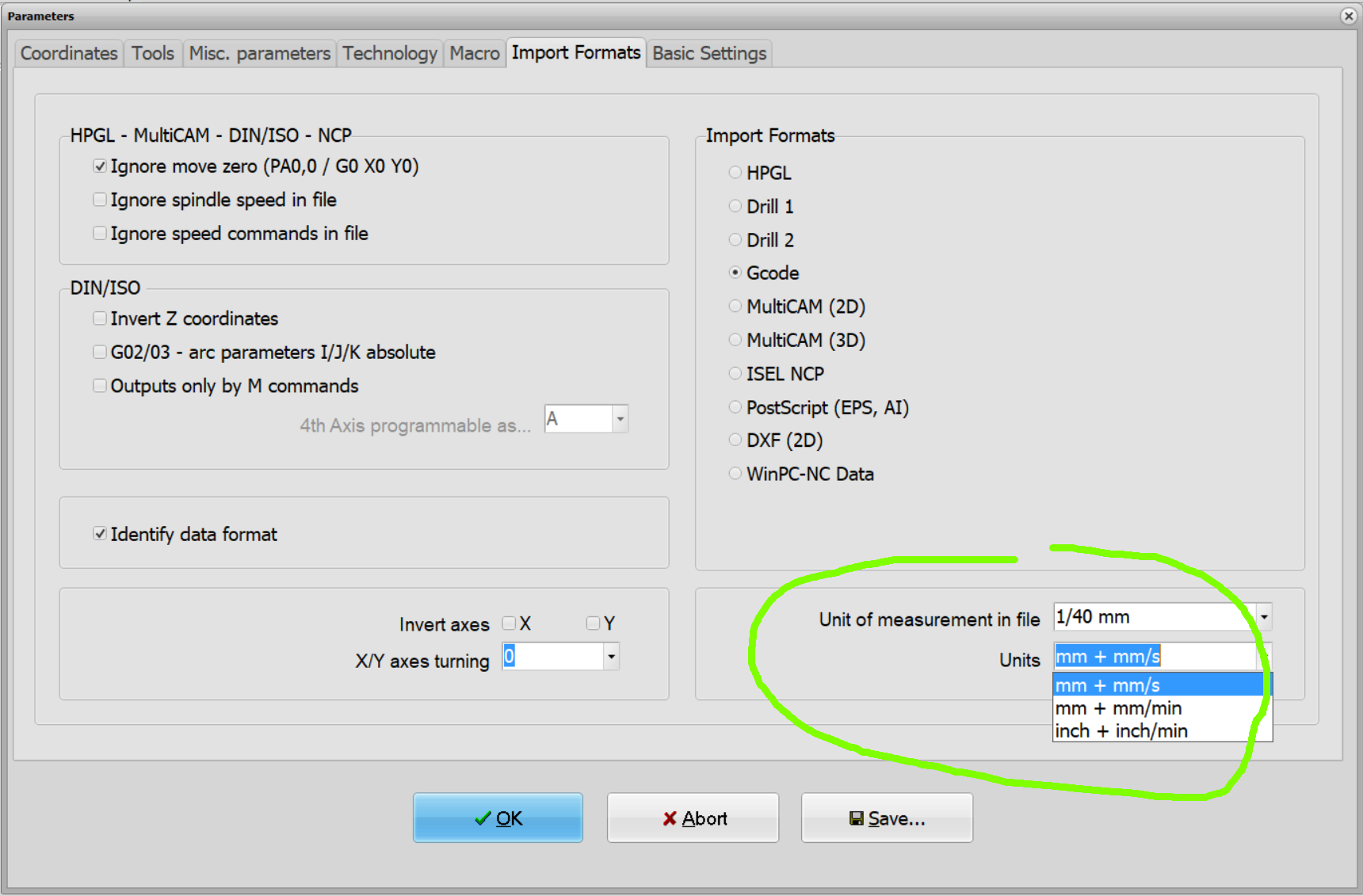

Ve vygenerovaném g-code vidím F5, to odpovídá těm zadaným 5 mm/min. takže to obslužný program nějak blbě interpretuje. V programu WinPC-NC, který router řídí, jsem našel nastavení mm/sec. Nastavím to na mm/min a vyzkouším.
