Rozhraní a názvosloví stďż˝lďż˝ odkaz / permalink

26.12.2022

Rozhraní programu je v dokumentaci dobře popsáno. Viz help.autodesk.com . České tutoriály popisují rozhraní také.

Oficiální názvosloví se někdy trohu liší od běžné mluvy. Položkám (1) a modelu (2) říká "design". Trochu problém je, jak tomu říkat česky. Já tomu, co ve Fusion vytvářím, říkám "výkres". To je v kontextu programu trochu zavádějící, "výkres" je jeden z výstupů programu (viz Výkresy). Lepší slovo je asi "model", když se programem vytváří 3D model součástky nebo celé sestavy. Slovo model se ale zase v kontextu leteckého modelářství trochu plete. Slovo design se dá také přeložit jako návrh, nákres. Používám slovo návrh, někde zůstanu u lidového výkres. Je to to, co se vytváří ve workspace DESIGN.

Rozhraní stďż˝lďż˝ odkaz / permalink

23.09.2023

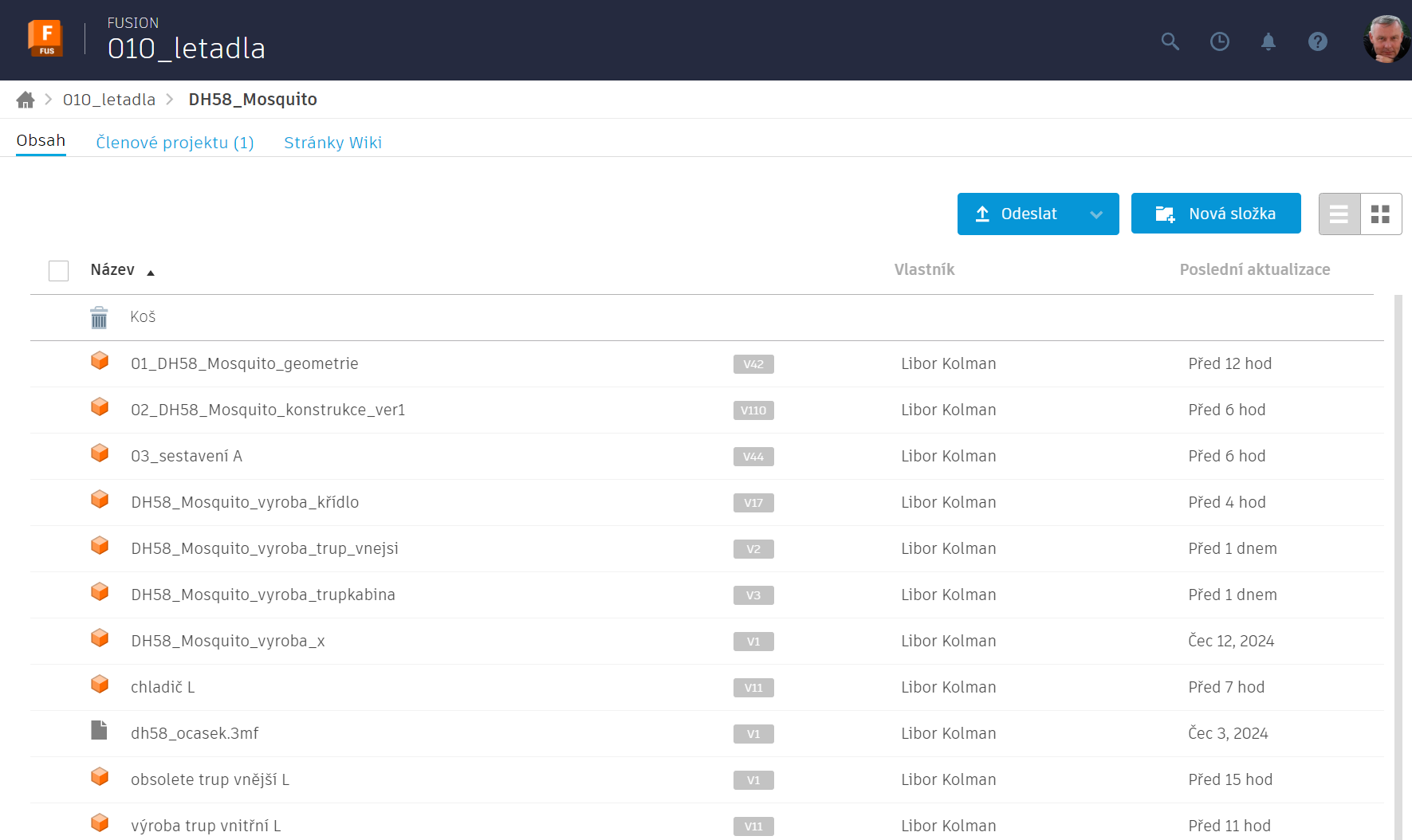

1 - přehled projektů a souborů

Seznam všech mých projektů a souborů uložených v cloudu na serverech Autocontu. Odtud si soubory otvírám.

tip: Organizace souborů a projektů

2 - nastavení programu

Zde se nastavuje chování programu, profilu uživatele - účet u Autodesku, help.

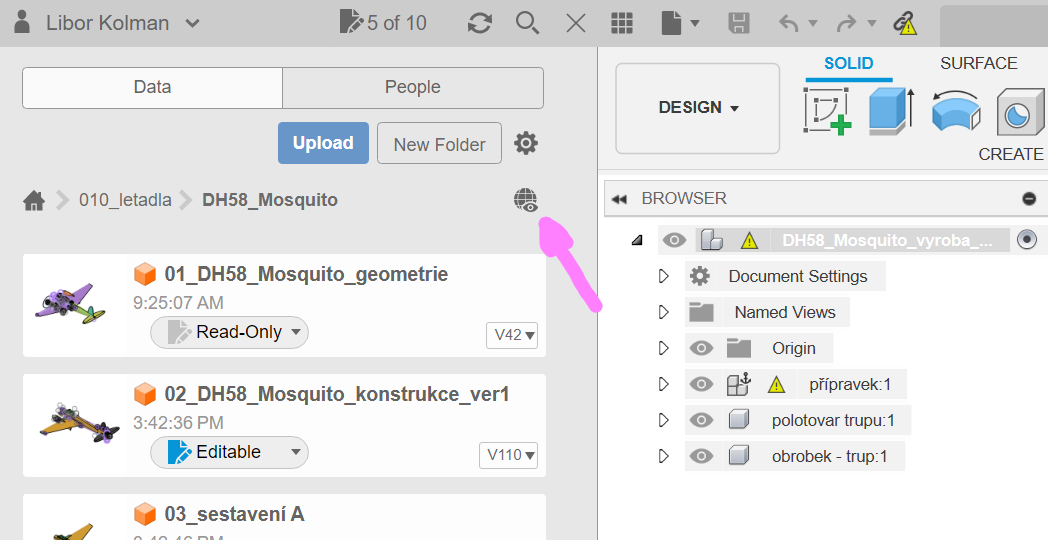

4 - Browser - Strom

Přehled komponent modelu a všech objektů v nich.

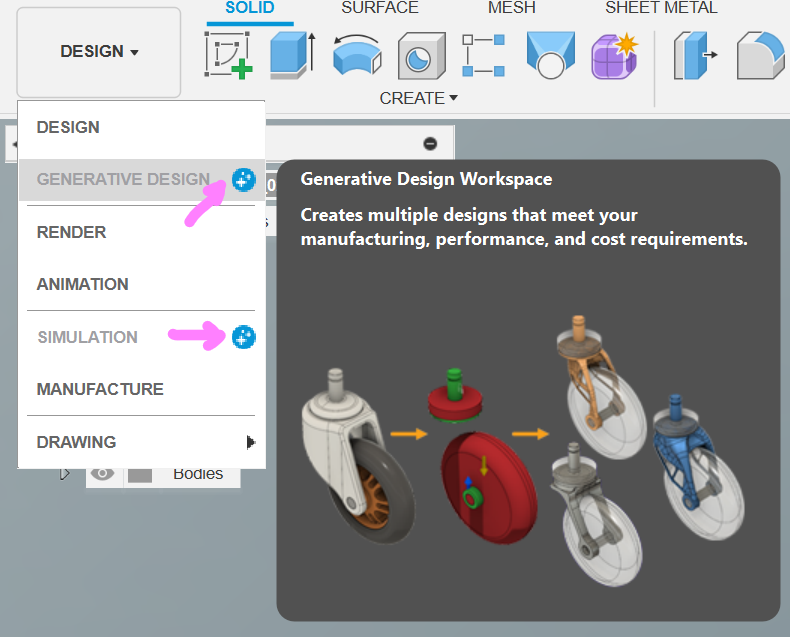

5 - Přepínání workspace

Přepínání mezi pracovními prostory Design / Manufacture / Drawing / Render / Animation.

6 - View Cube - Pohledová kostka

Otáčení modelu, volba pohledů na model.

tip: Nastavení pohledu na model

7 - Historie

Historie provedených operací. Zobrazuje historii vybrané komponenty. Umožňuje operaci modifikovat, umožňuje operace v historii přesouvat, umožňuje operace pojmenovávat.

8 - Přepínání a nastavovaání zobrazení modelu

Placené fíčury stďż˝lďż˝ odkaz / permalink

26.09.2023

Tyto ikony označují volby dostupné jen v placené verzi.


Hobík tyto funkcionality nemůže použít.
