Templaty

Příprava výroby - obrábění ve 3D na CNC ve Fusion 360 obnáší naklikat několik operací, nastavit u nich parametry. Snadno člověk na něco zapomene.

V modelářské praxi se opakují typická zadání: obrobení kusu dřeva a vyrobení kopyta na lisování kabinky, obrobení hranolu XPS a vyrobení trupu letadla, obrobení desky EPP a vyrobení křídla, obrobení hranolu umělého dřeva a vyrobení negativní formy pro laminování motorového překrytu atd. atp. Prostě se ty činnosti opakují.

Program Fusion 360 nabízí mnoho strategií obrábění, každá strategie má velké množství nastavení, strategie - operace je třeba vhodně řadit za sebou. Praxí se to člověk naučí, najde si pro každý typ obrobku vhodné operace, nástroj, řezné podmínky a všechna ta nastavení, ale musí si to zapamatovat, někam poznamenat. Opsat ale z poznámek všechna nastavení, na nic nezapomenout, to není jednoduché!

Fusion 360 má vychytávku, která vám tohle všechno dokáže zjednodušit: TEMPLATES - vzory!

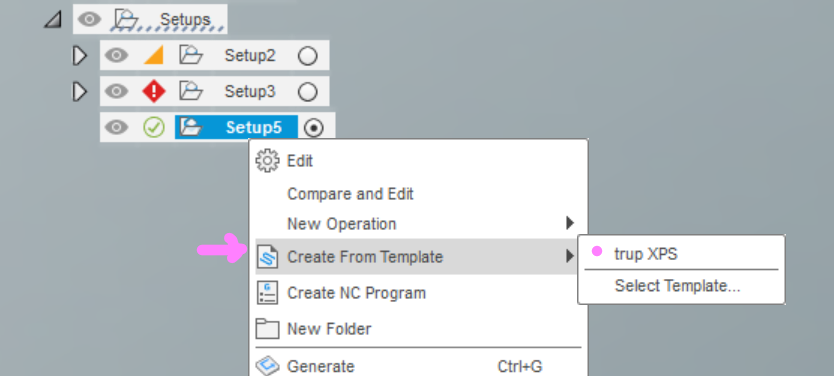

Při založení nového setupu ve workspace Manufacture můžete kliknout v browseru nalevo na nový setup pravým tlačítkem myši, vyvolat kontextové menu a v něm zvolit Create From Template a natáhnout si do setupu předpřipravené operace, celou sadu operací.

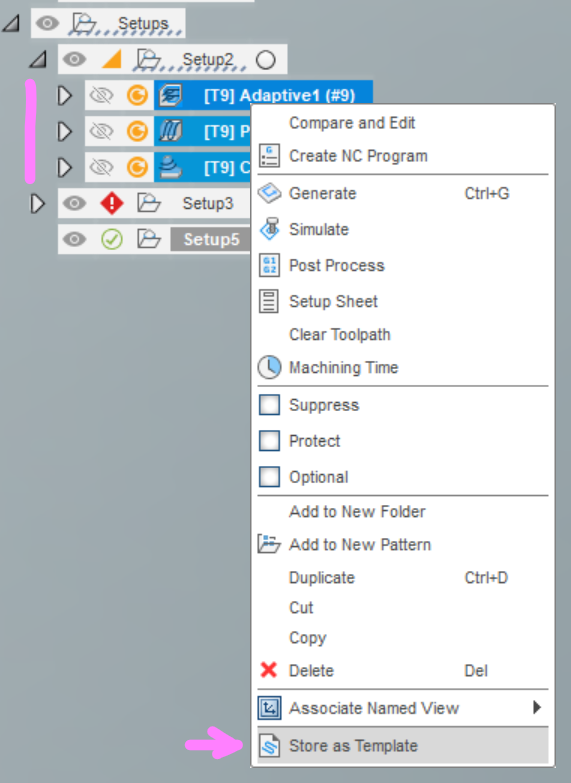

Jak se taková sada operací připraví? Jednoduše. V setupu, ze kterého chcete vytvořit template, vyberete v browseru operace, které chcete dostat do template. Oklikáte je buď s Ctrl, pokud chcete vybrat jen některé, nebo se Shift, pokud chcete vybrat celou sekvenci, a zase kkliknete na výběr pravým tlačítkem myši a v kontextovém menu vyberete Store as Template, zadáte tomu vhodné jméno a uložíte si do složky Local.

Je to jednoduché a zrychlí to vaši práci. A hlavně nezapomenete něco opsat, nastavit!

odkaz do dokumentace: Autodesk - Product Documentation

Tady je to popsané:
