Plošný spoj

Potřeboval jsem vyrobit jednoduchý plošný spoj.

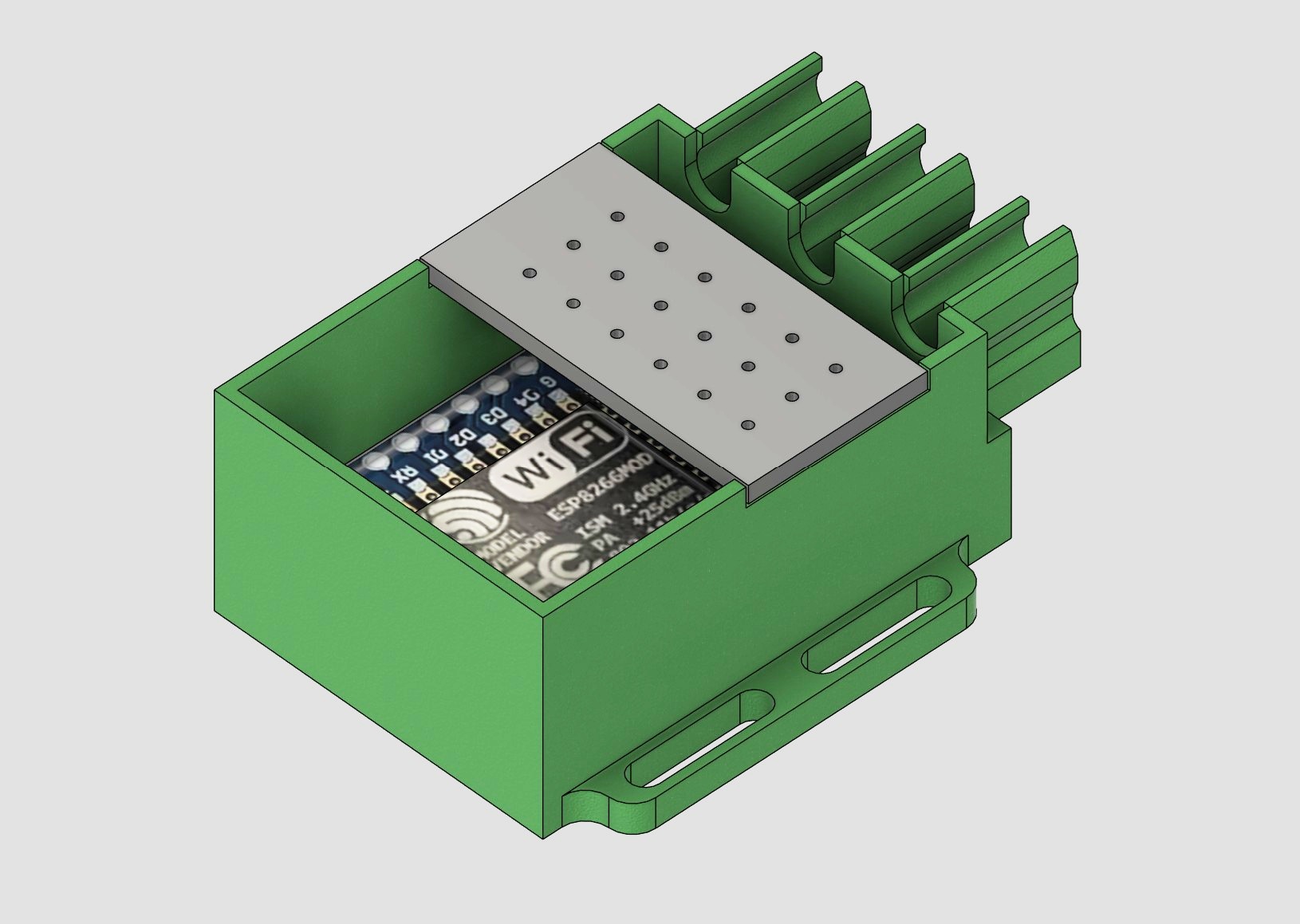

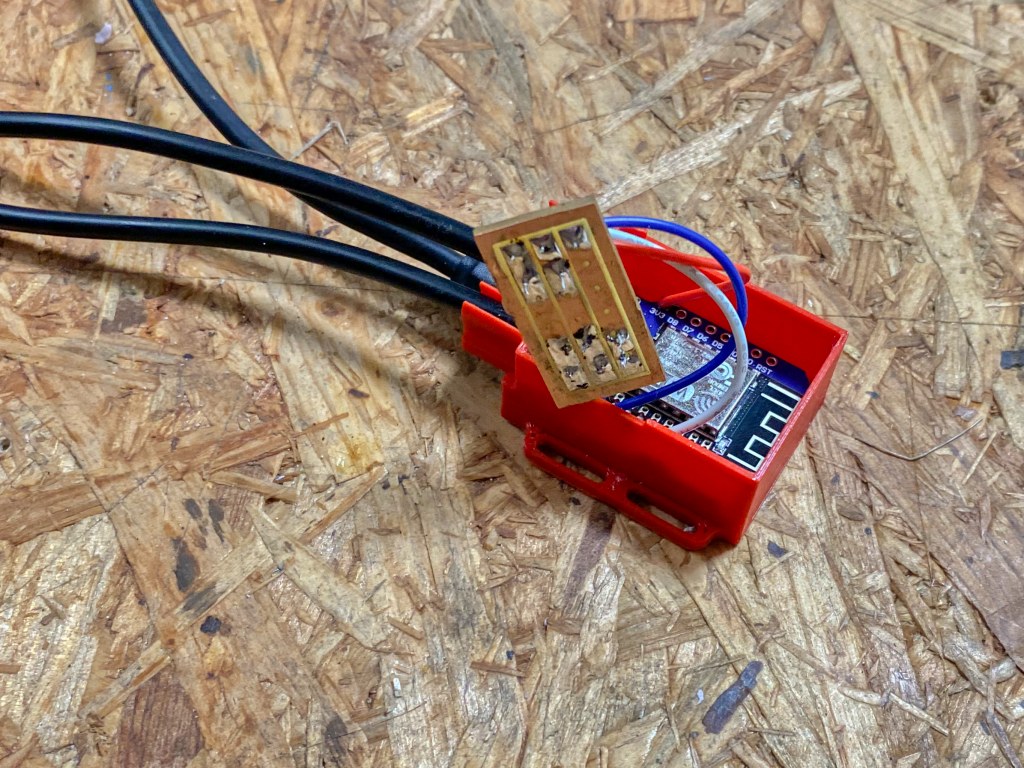

V podstatě takový univerzální plošný spoj, který mi v mém zařízení vytvoří sběrnici, na kterou budu moci připojit kabely čidel. Cuprextit 1.5 mm, díry 0.8 mm.

Rozhodl jsem se destičku vyrobit na CNC LUPA-CNC. Nástroje: fréza jednobřitá s břitem do V, fréza kukuřice 0.8 mm a fréza kukuřice 1.4 mm. Příprava programu pro stroj v Autodesk Fusion.

• Nastavení: nula Z na horní straně polotovaru

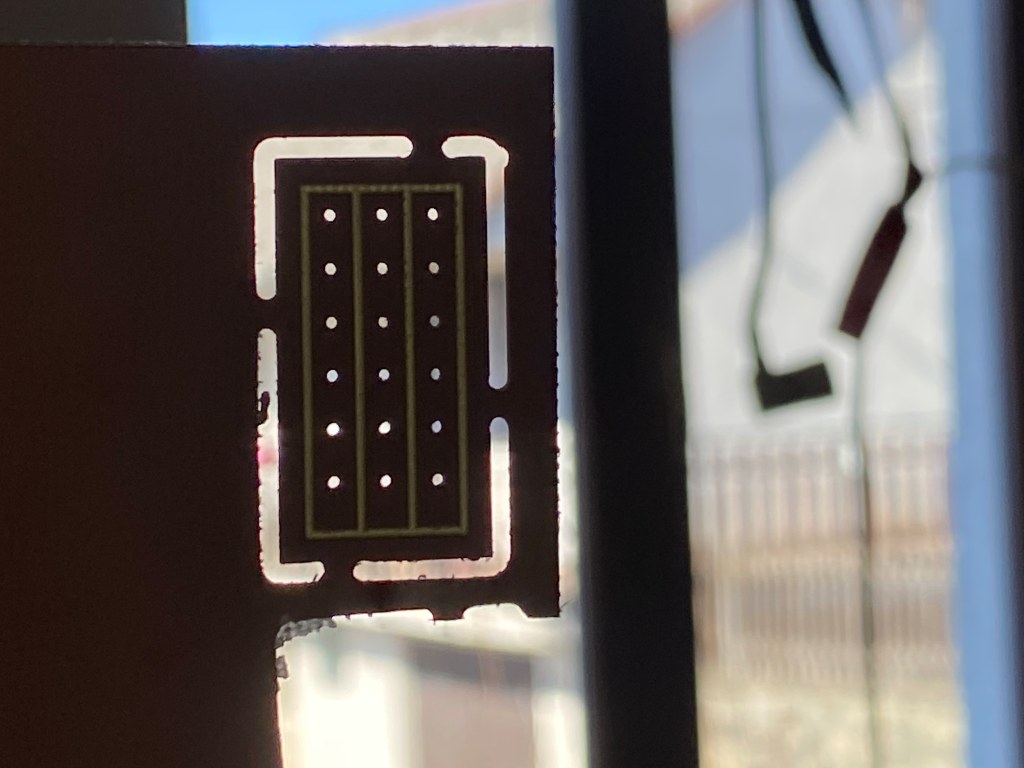

• První operace - izolační mezery: nástroj V břit, 2D Trace podél čar ve skeči, 0.4 mm do hloubky, vřeteno naplno, rychlost 600 mm/min. Zkusil jsem nejdříve 0.2 mm, ale to se už u delšího řezu projevuje nerovnost desky, 0.4 mm zařídí spolehlivě izolační mezeru.
• Druhá operace - díry: fréza 0.8 mm, Drilling do hloubky -0.5 mm pod spodní stranu polotovaru, 100 mm/min.

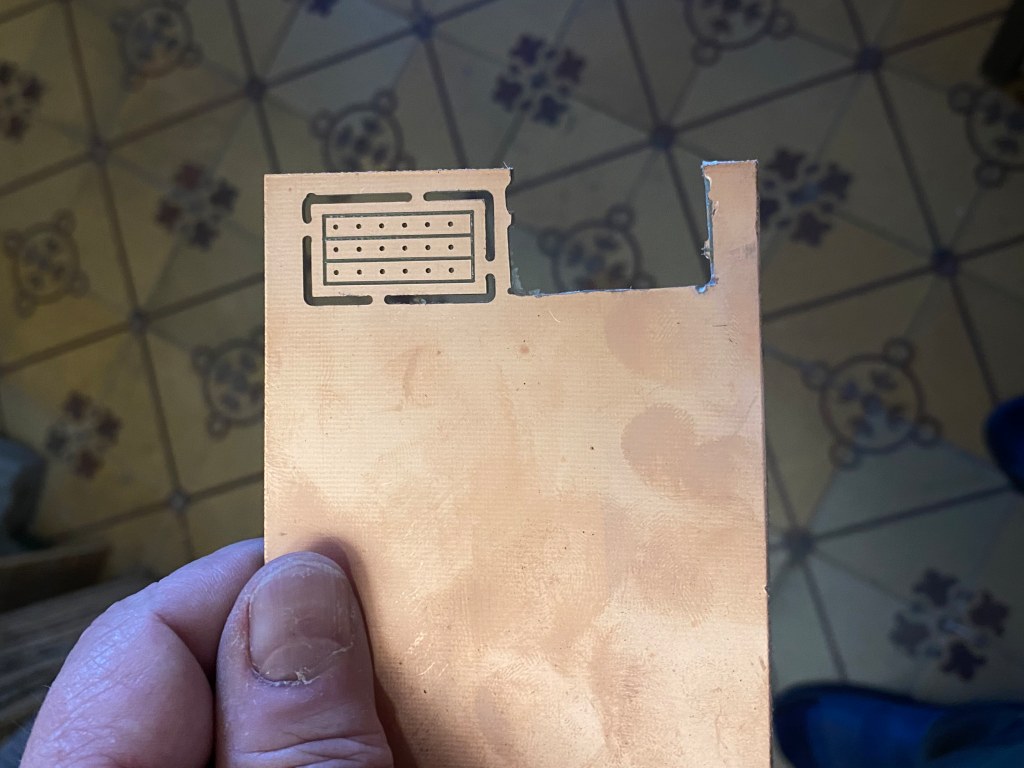

• Třetí operace - vyříznutí destičky: fréza 1.4 mm, 2D Contour, -0.2 mm pod spodní stranu polotovaru, 300 mm/min. Můstky 2 mm jsou zbytečně široké, stačily by 1 mm.

Cuprextit jsem přilepil oboustranou lepící páskou. Rychlosti by mohly být větší.
