29.4.2025
Upínky zajišťují posun obrobku do strany třením mezi obrobkem a stolem.
To při větších řezných silách nemusí být spolehlivé a tak se používají různé zarážky,
které zapírají obrobek z boku a samy jsou zapřeny zpravidla o bok díry ve stole stroje, o nějaký kolík.
zdroj: pinterest.com

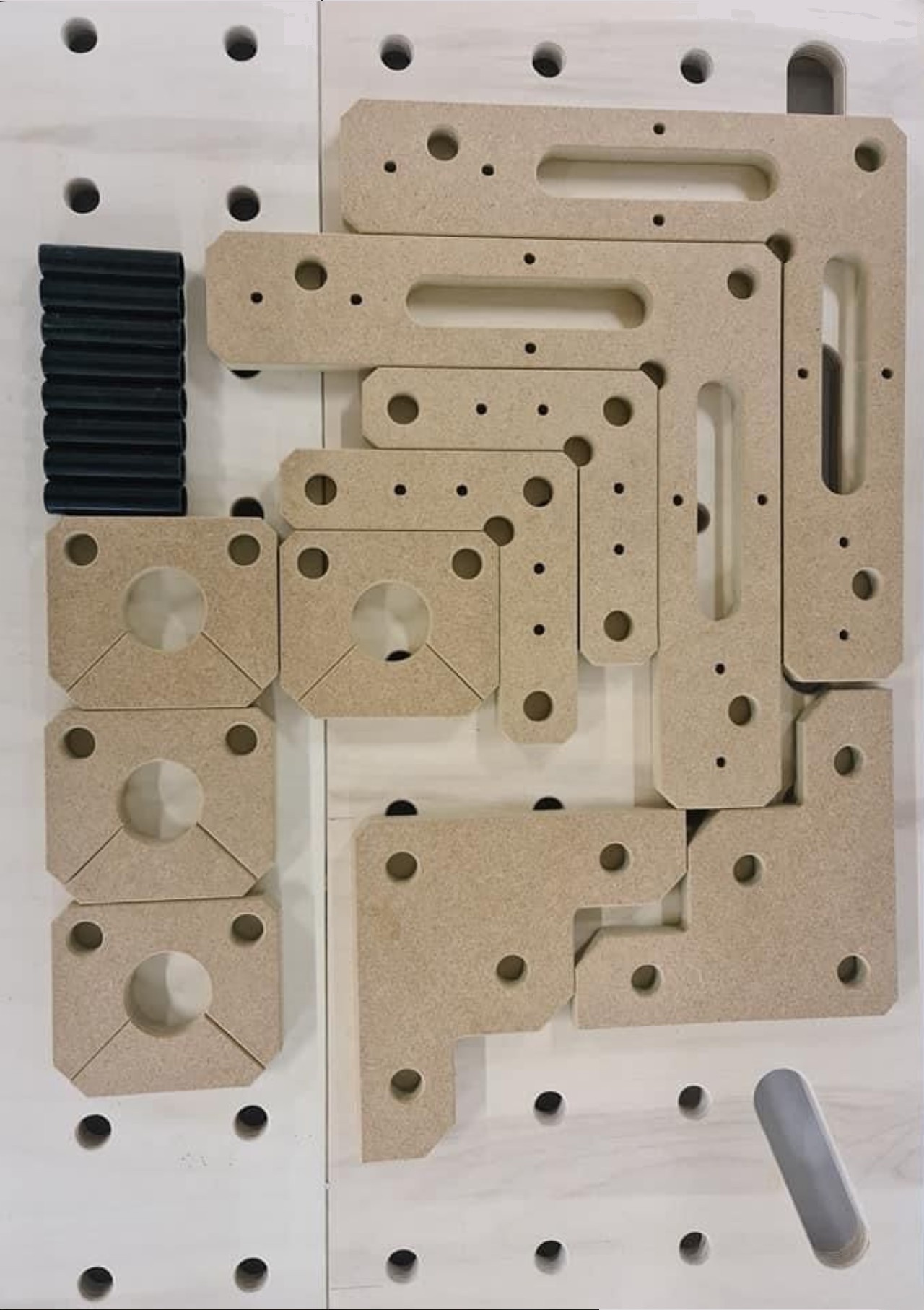

Ty rohové na obrázku nahoře jsou užitečné, když děláte vícekrát jednu operaci.
Přiražení polotovaru do rohu zajišťuje obrobku opakovaně stejnou ploho a nemusí se tak nastavovat počátek obrábění.

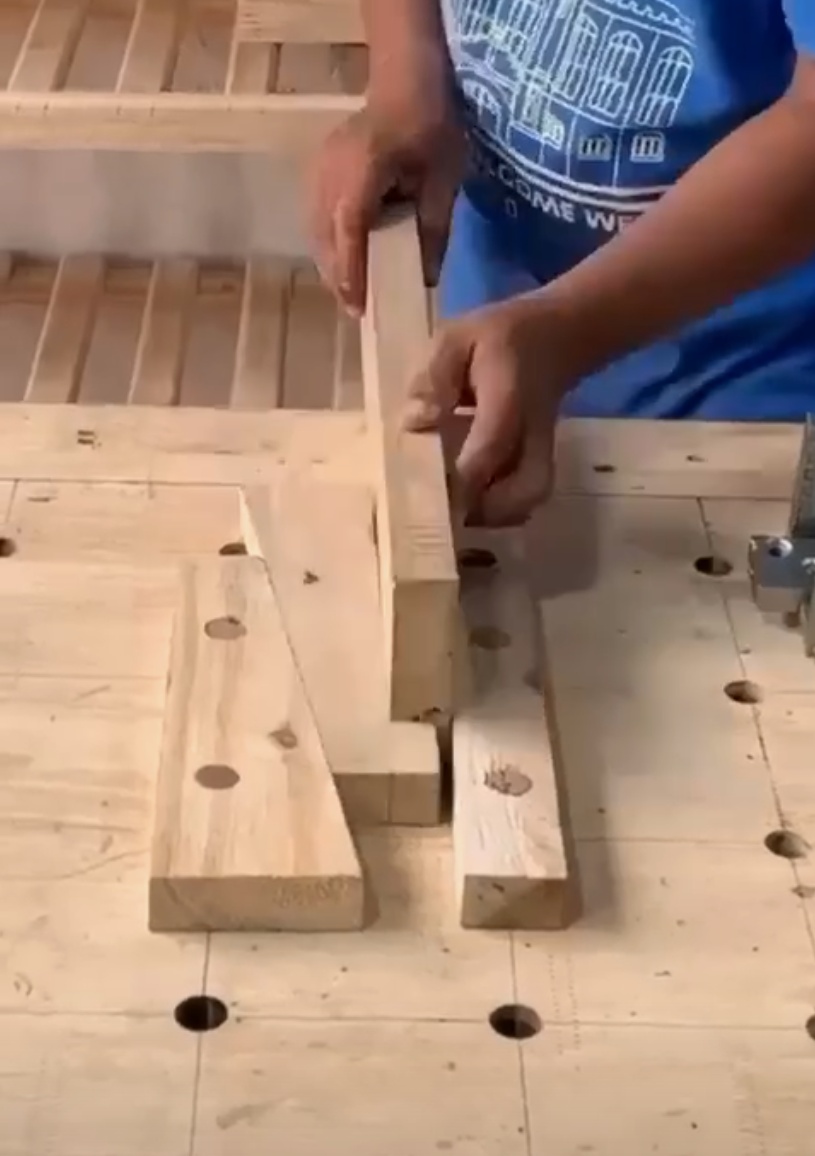

Zajištění klínem:
zdroj: pinterest.com

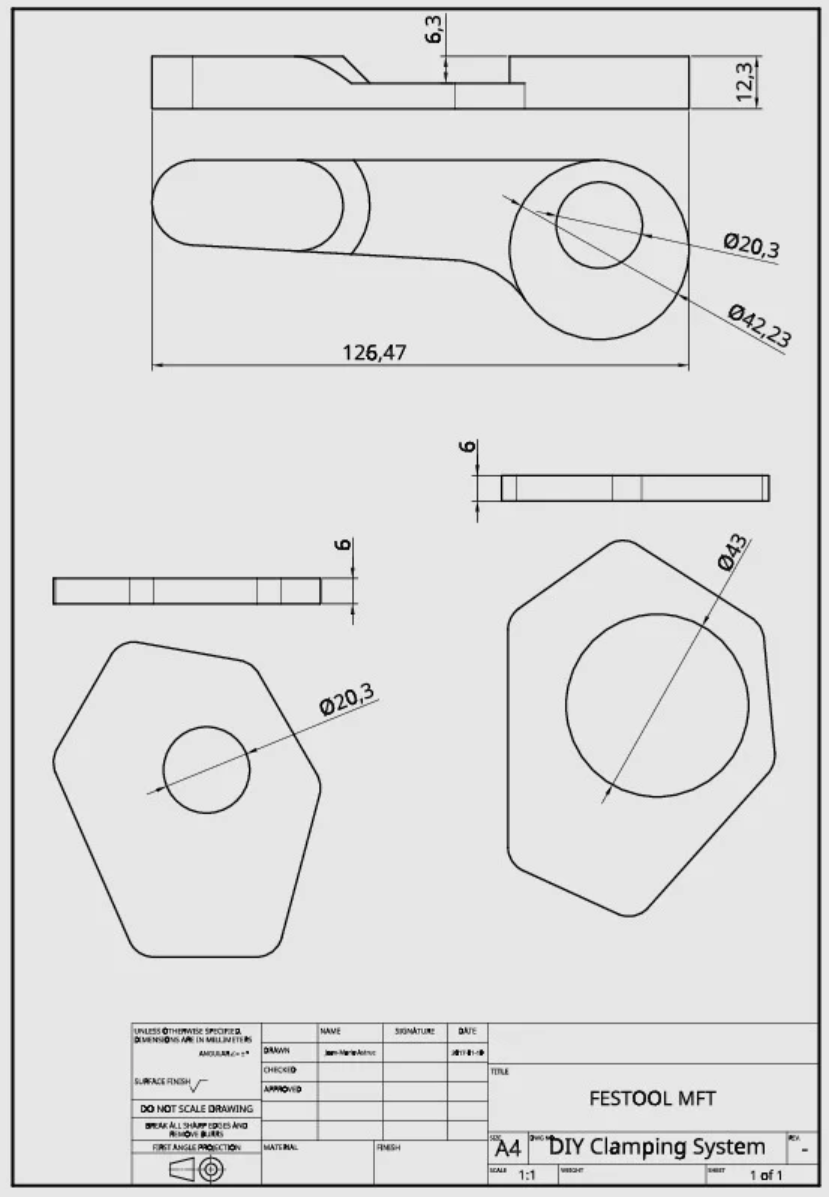

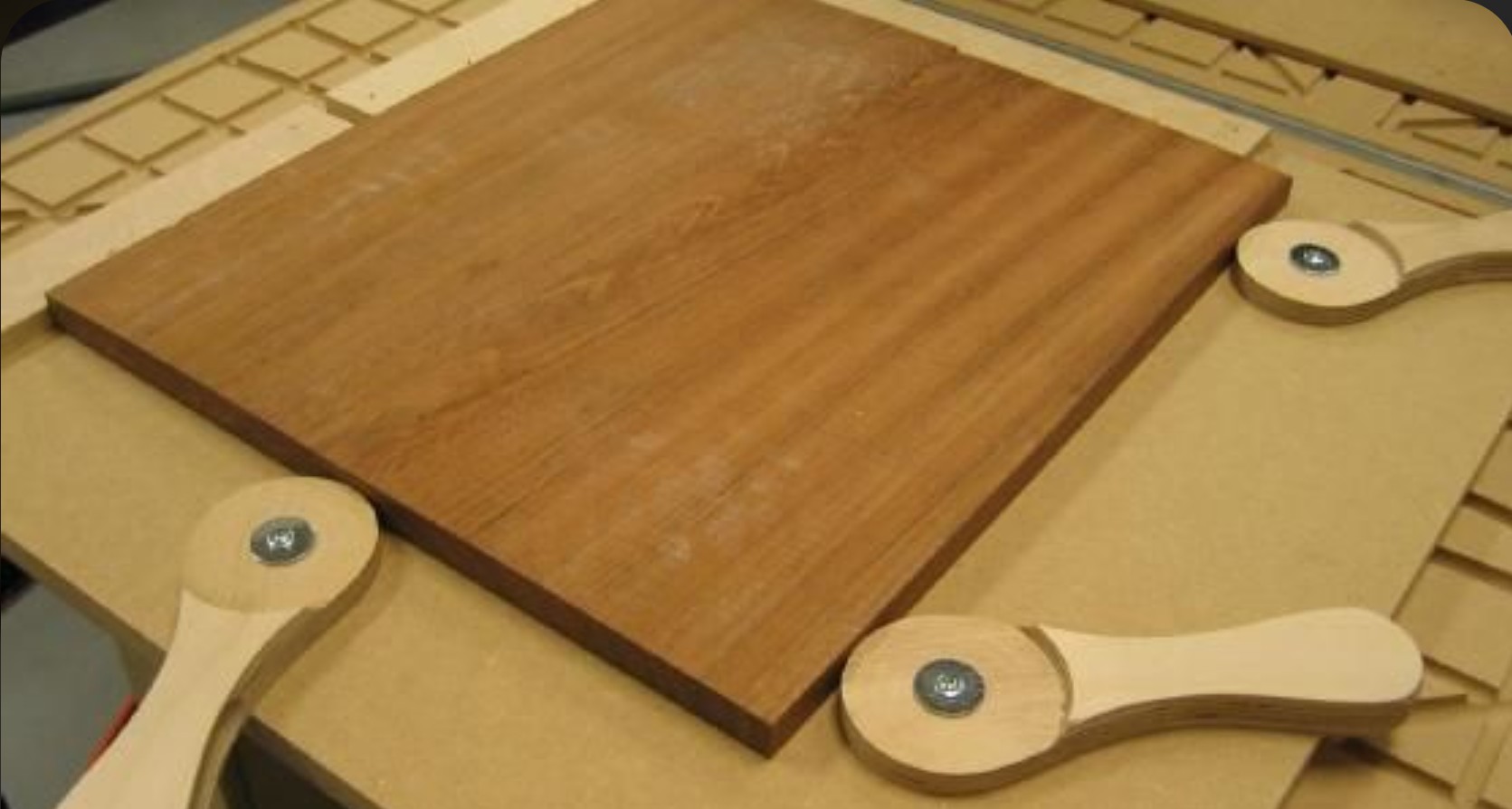

Při upínání zboku se také často využívá princip excentru.
2.5.2025

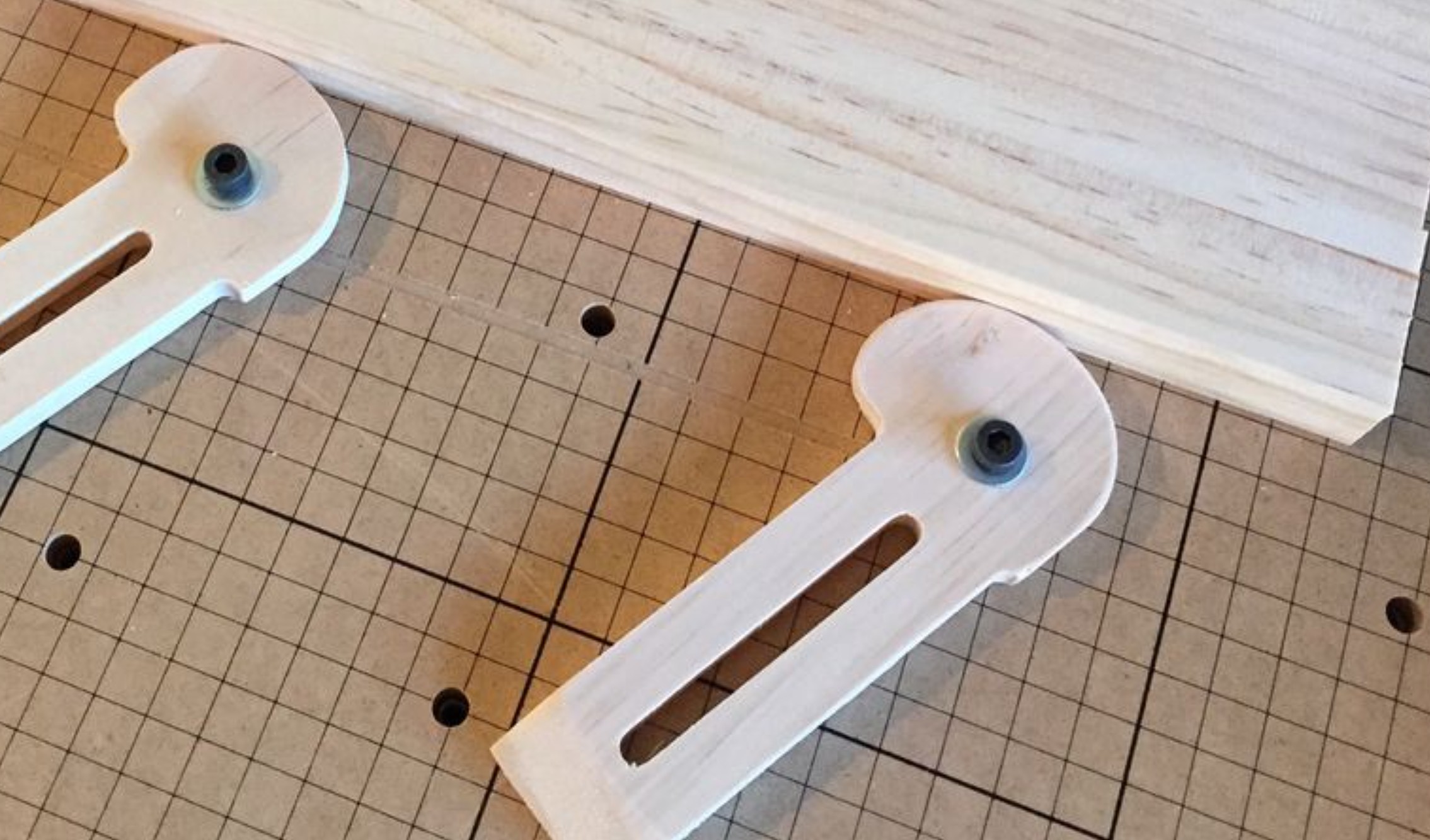

Princip je jasný z obrázku.
K provedení excentrů se dá najít mnoho návodů.
zdroj:
thingiverse.com
Je třeba myslet na to, že to drží třením a materiál obrobku nebo příložky,
do které se excentr opírá,
by měly být z materiálů, kde to tření bude.
A je třeba myslet také na to,
že když váš stroj nebo fréza hodně vibruje,
tak ty vibrace dokážou toto spojení uvolnit.
12.5.2025
Když je třeba zajistit obrobek proti posunu po stole,
s výhodou se dá využít klínů.
Já mám možnost zapřít obrobek o boky stroje,
lze ale použít třeba kolíky zasunuté do děr stolu stroje
nebo o šroubem ke stolu připevněnou upínku.

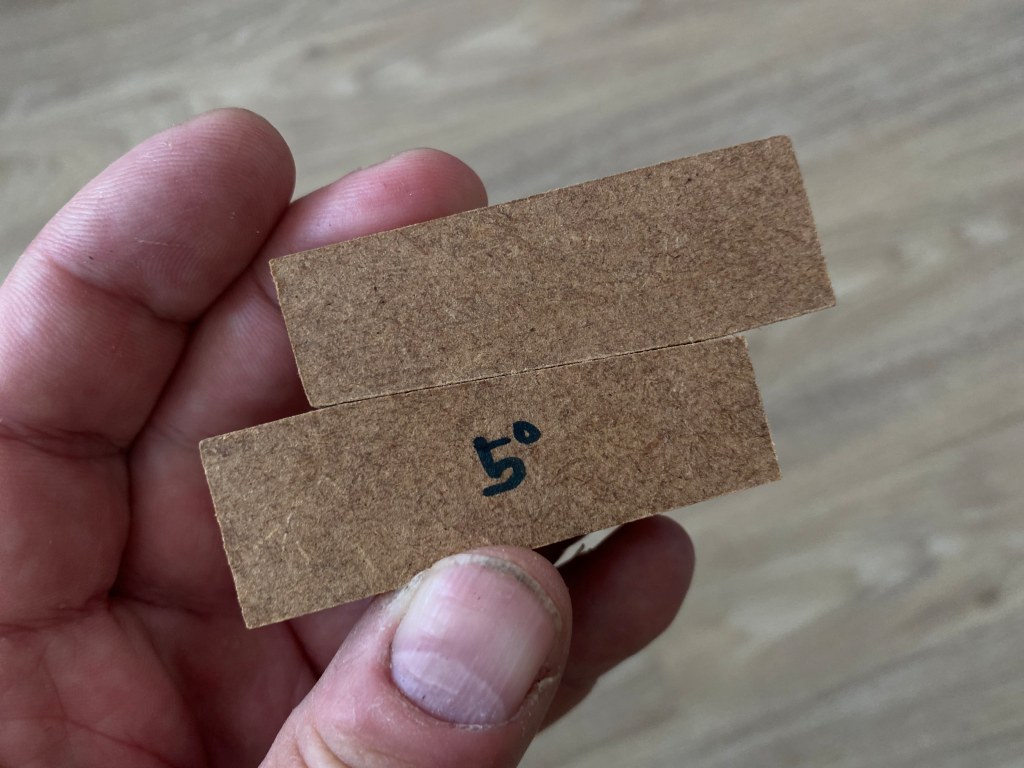

Klíny si vyrábím různě veliké, jedním z materiálů, ze kterého je dělám, je MDF.
Zvolil jsem úhel 5 stupňů, ale funguje to i s většími úhly až do 30 stupňů,
velké úhly truhláři běžně používají.
Na protější straně obrobku by neměl být klín,
měla by tam být opěrka s rovnoběžnými plochami,
aby se při zatloukání klínu obrobek neposouval.
U měkkých materiálů, kde při řezání vznikají jen malé síly,
stačí zaklínování obrobku z boku.
U dřeva je ale nutné postarat se upnutí i ve svislém směru.
Také je třeba dát pozor na vibrace.
Na subtilním stroji a při nevhodných řezných podmínkách
dokážou vibrace zaklínování rozložit.
Klíny mohou být i provizorní s nepřesnou geometrií.

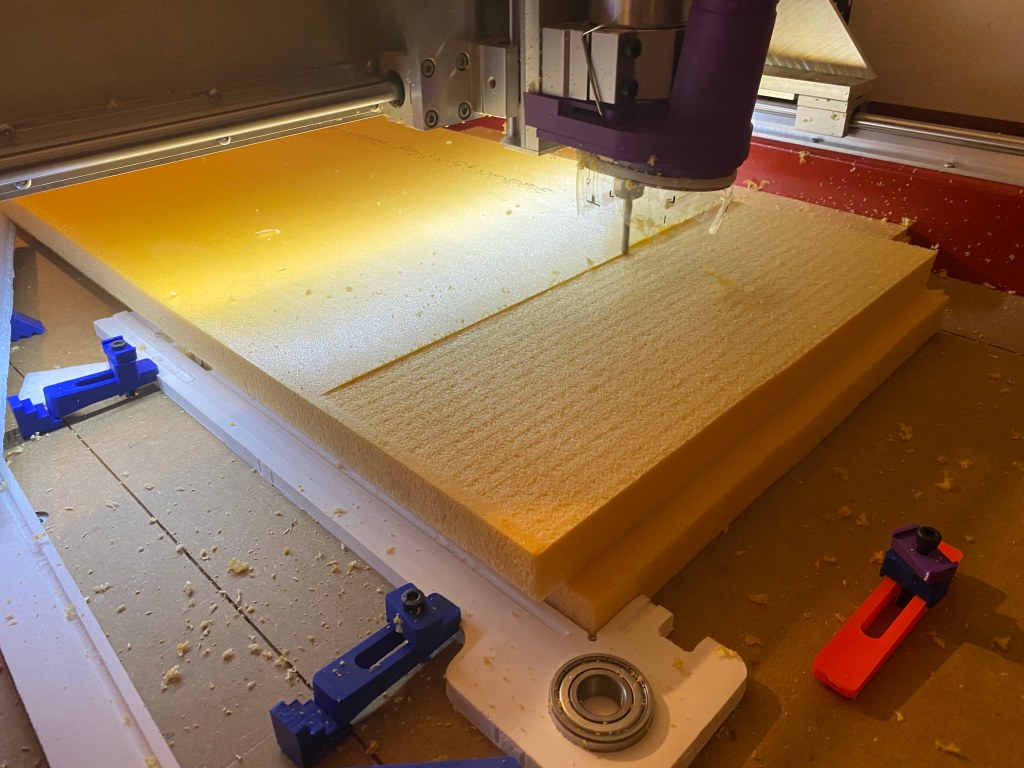

Tady je třeba o bořnici stroje zaklínován blok XPS:

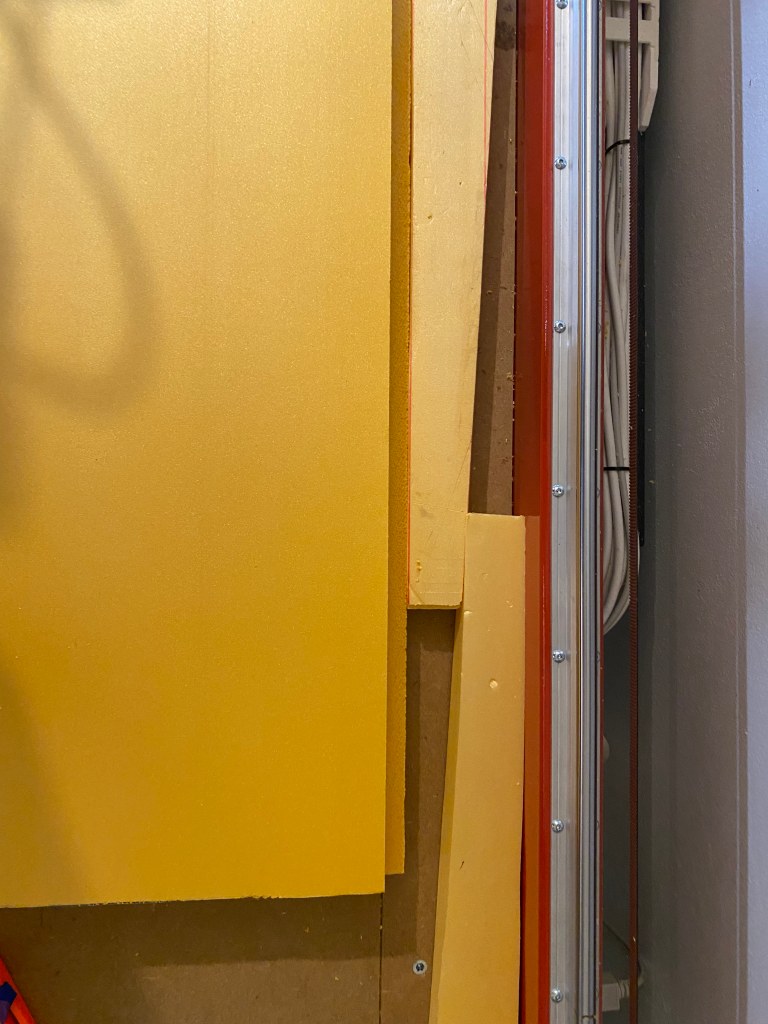

Klíny jsou vzadu:
