Futaba

Konektor Futaba má stejné zapojení jako konektor JR (UNI).

Pohled na samici - konektor serva.

Konektor má mimo zkosení hran ještě na jedné straně výstupek - nálitek, aby konektor nešlo zastrčít do konektoru přijímače obráceně.

Standardní barevné označení kablíku je:

• bílá - řídící signál
• červená - plus napájení
• černá - minus napájení, zem

Nálitek konektoru Futaba lze odstranit. Po jeho odstranění lze konektor Futaba zasunout do protikusu ostatních výrobců. Viz konektor JR/Hitec/Graupner.

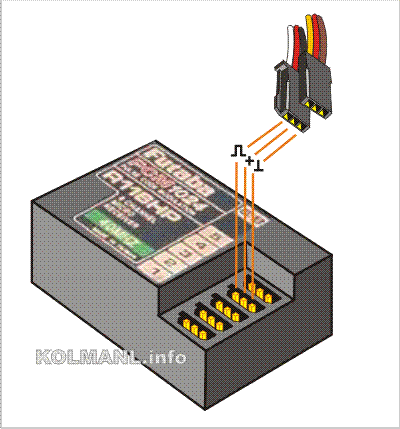

Přijímače Futaba mají v otvorech pro konektor serva vybrání, do něhož nálitek na konektoru serva zapadne. Pokud používáte serva s konektorem bez tohoto nálitku (JR (UNI)), jdou do přijímače také zasunout. Mírným násilím lze překonat i další ochranu proti otočení konektoru. Sražení dvou jeho hran. Pokud jde o konektor serva, nic se nestane, jen servo bude "mrtvé". Po otočení konektoru začne servo fungovat. Horší to je u konektoru kablíku od akumulátoru. Jeho otočení může mít pro přijímač fatatální následky. Na obrázku je znázorněna správná orientace konektorů.
