Kontroluji

Kontrola kolizí

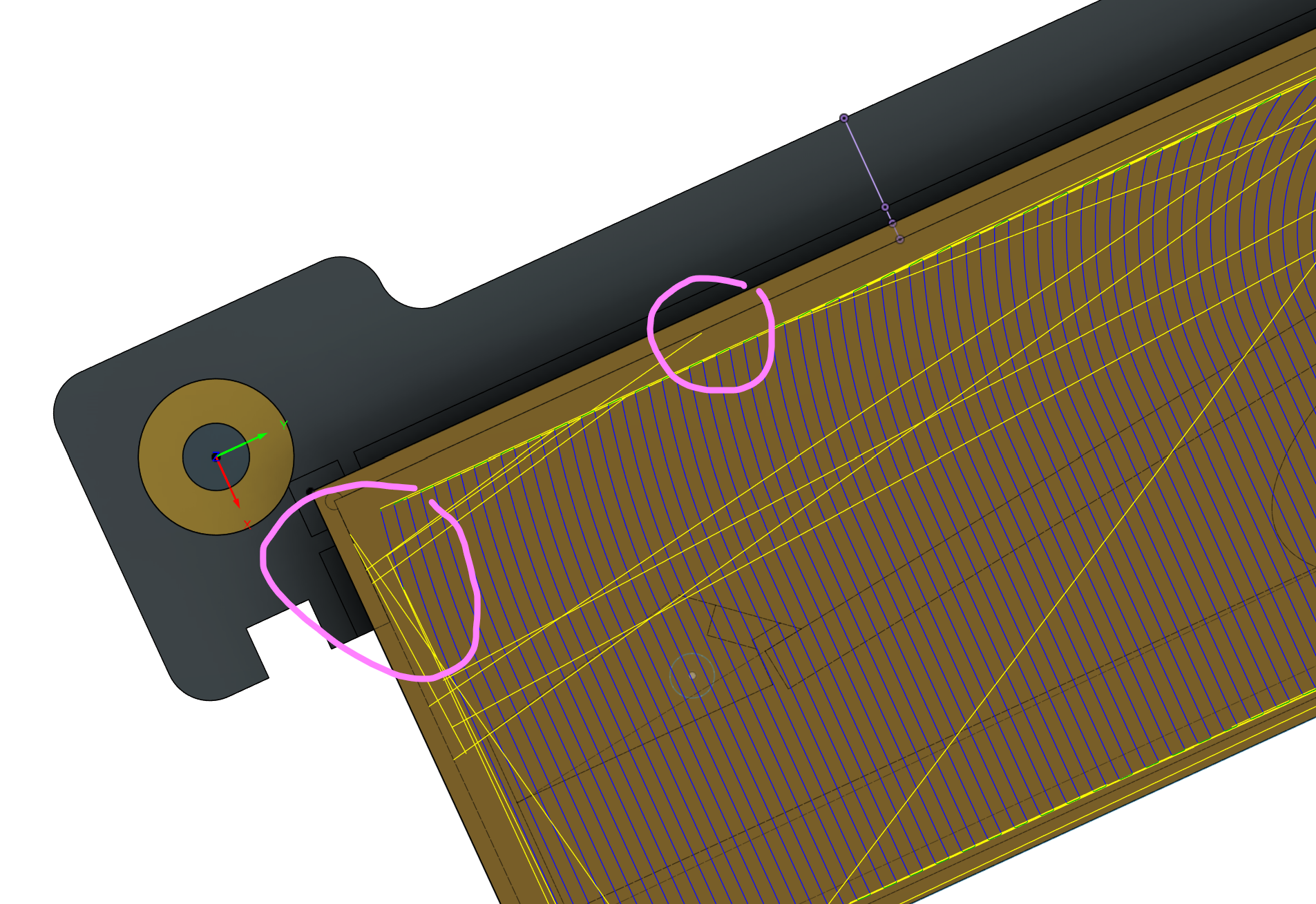

Po přípravě programu si zkontroluji dráhy, zda někde fréza nezajíždí do přípravku nebo do upínek. Stačí na to kolmé pohledy.

Autodesk Fusion na to má nástroje, ale ty kontrolují i kolize nástroje s příliš velkým množstvím materiálu před nástrojem a to se při mém obrábění XPS děje běžně. Tak to raději kontroluji takto okem.

U těch jednotlivých operací lze ve Autodesk Fusion nastavit, kde má nástroj z vnějšu do materiálu zajet. Mohu se tak přípravku vyhnout.

Kontrola kolizí - vyložení nástroje

Po přípravě obrábění na stroji bych měl mít frézu do unašeče upnutou s větším vyložením, než mám uvedeno v knihovně nástrojů ve Autodesk Fusion.

Autodesk Fusion má nástroje, jak kontrolovat kolizi unašeče s obrobkem a dělá to. Když bych si upnul frézu s menším vyložením, než mám uvedené v knihovně nástrojů, hrozí mi při 3D obrábění v reálu kolize unačeče s obrobkem, kterou Fusion neindikoval při přípravě a simulaci programu.
