Matek F405-WMO

Matek F405-WMO jsem vybíral kvůli rozměrům. Když jsem začal s kategorií FPV soaring, začal jsem "řešit" velikost flight kontrolerů. Větroně mají úzké trupy a tak je třeba mít úzké flight kontrolery. Jedním z nich byl SpeedyBee F405 WING-MINI APP, který ale z trhu zmizel. Tak zkouším tento typ.

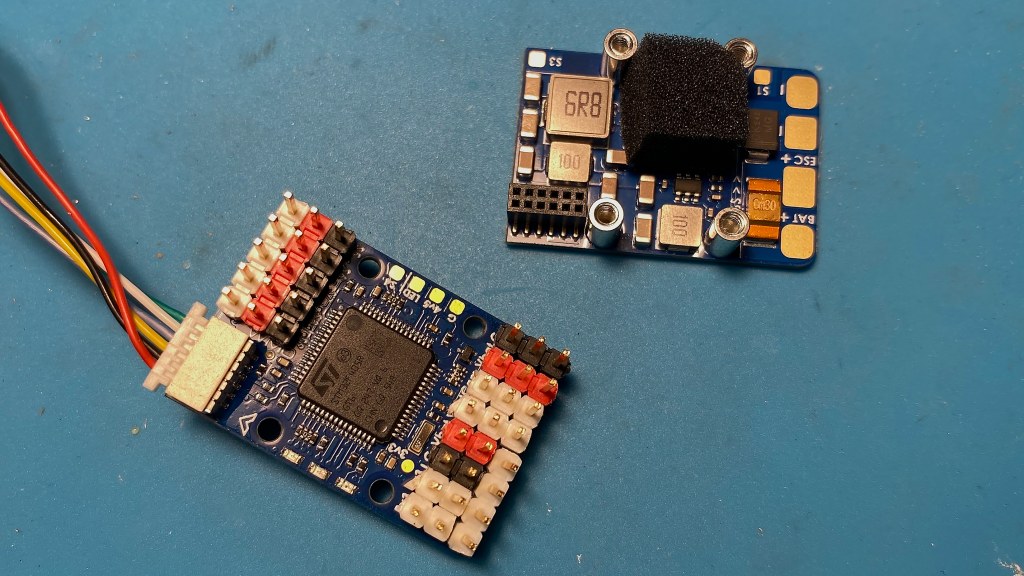

Nikde není fotka, jak jsou barevně rozloženy pinové lišty, barvy pinů jsem volil tak, jak ukazuje fotka výše.

S1 až S4 nemají vývody pro pinovou lištu, na FC jsou jen pady na připájení datového kablíku k regulátorům. 10 inzerovaných PWM kanálů se v praxi smrskne na S5 až S9, tedy jen 5 konektorů pro serva. V tomhle se mi jeví SpeedyBee F405 WING-MINI APP jako praktičtější.

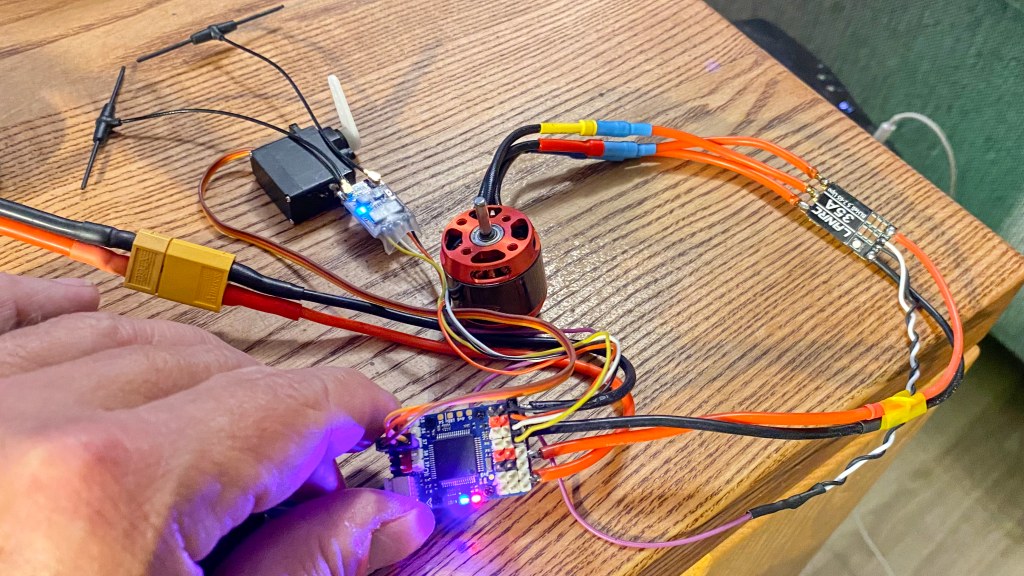

První testy na stole:


image anglicky možnost zapnout české titulky

Pomůcka

Flight kontroler Matek F405-WMO jsem se rozhodl využít v letadle CaCa. Protože prototypuji, tak předpokládám, že občas musím všechno rozpojit a zase pospojovat. Kreslím si proto na papír fixem, co je kam zapojeno. Vytisknu obrázek z dokumentace flight kontroleru a na něj si to poznamenám. Nějak takto:


otevřít obrázek v novém okně

Osvědčilo se mi to.

Problémy v INAV 9

CaCa - Dílna

Když jsem do flight kontroleru instaloval INAV 9, tak jsem trochu maturoval s nastavováním výstupů pro serva.


Flight kontroler má vývody pro PWM serva S5 až S9. Když jsem nastavoval mixer, čekal jsem, že budu mít serva na těchto výstupech. Ale to mi nešlo. Serva v Output Mapping (Mixer) seděla na jiných výstupech, Servo 1 třeba na S10. Nechápal jsem to. Až po docela dlouhé době jsem pochopil, proč jsou v obrazovce ty barvičky v Timer Outputs a Output Mapping. Ono mi to u jiného flight kontroleru náhodou prošlo bez přemýšlení, tady jsem ale musel dojít k pochopení, jak to funguje.

Jestli je S5 označeno modrozelenou barvou, musím i modrozelený timer nastavit na SERVOS. A aby se mi servové výstupy nedostaly na modré S3 a S4, musím u modrého timeru nastavit MOTORS. Pak už to šlo vše jako na drátkách.
