Serva / Výstupy
06.08.2017

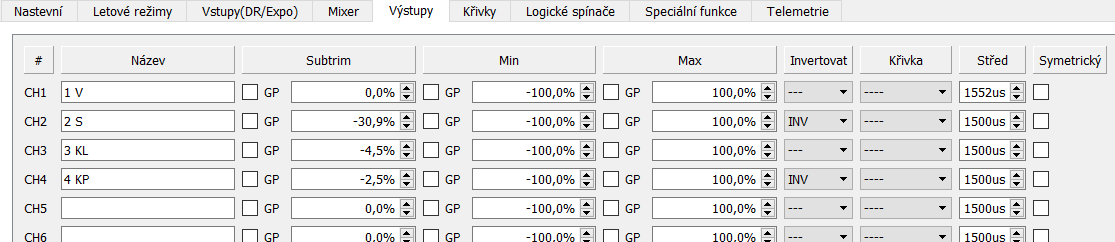

Zobrazuje se 32 výstupů, které odpovídají kanálům 1-16 vysílaných interním modulem a kanálům 17-32 vysílaných modulem externím, pokud je instalovaný.
V prvním stavovém řádku se zobrazuje:
poloha serva vybraného
řádku - šířka impulzu
řádku - šířka impulzu
zde 1524
číslo stránky
na obrázku 7/13,
sedmá stránka ze třinácti
sedmá stránka ze třinácti
V řádku se zobrazuje:
Název kanálu
Střed
Min
Max
Reverz
Křivka
Mód subtrimu
Parametry:
funkce
možnosti
Input / Název
zobrazuje se na stránce mixů
zobrazuje se prý v monitoru kanálů a při nastavování fail-safe, na X7 nic akového vidět není
zobrazuje se prý v monitoru kanálů a při nastavování fail-safe, na X7 nic akového vidět není
maximálně 4 znaky
Subtrim
nastavuje správný střed pozice serva, když je trim na vysílači ve středové poloze,
nasazení páky na tisícihran výstupu serva bývá často hrubé;
používá se při nastavování letadla v dílně
Subtrim mode: Δ
Subtrim mode: =
Subtrim mode: Δ
Subtrim mode: =
Min a Max
nastavení mezní výchylky serva,
která nebude překročena při žádném nastavení mixu,
chrání náhony kormidel, panty,
páky před přetlačováním servem přes jejich krajní polohu
Subtrim mode: Δ - parametr neořezává výstup, ale fakticky zmenšuje váhu vstupu; Min snižuje váhu v záporné výchylce, Max snižuje váhu v plusové výchylce
Subtrim mode: = - parametr ořezává výstup
Subtrim mode: Δ - parametr neořezává výstup, ale fakticky zmenšuje váhu vstupu; Min snižuje váhu v záporné výchylce, Max snižuje váhu v plusové výchylce
Subtrim mode: = - parametr ořezává výstup
-100 až 0 a +100 až 0
Direction / Invertovat
obrácení výchylek serva
Curve / Křivka
upravení dráhy serva, například pro ošetření nedokonalosti provedení mechanických náhonů kormidel
křivka CV1 až CV16
PPM Centre / Střed
posun výchylky vstupu
Subtrim mode / Symetrický
nastavuje chování subtrimu
Δ - delta
= - symetrický
= - symetrický
