Druhý den

CaCa - První den

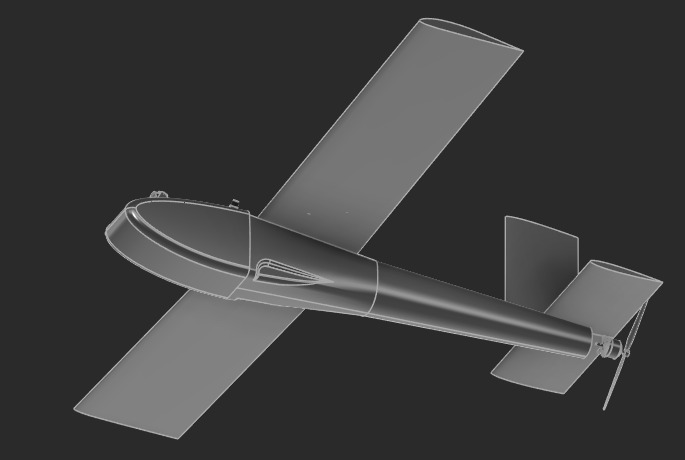

Druhý den večer jsem měl hotovový tvarový návrh. Uspořádání trupu, křídla, ocasek. Návrh se jmenuje "01 muška ver1 ite2" jako že to je první verze druhá iterace, první verze modelu. Začal jsem návrhem, kterému jsem dal zamýšlené rozměry, vložil jsem do něj vybavení jako je akumulátor, motor, regulátor, FPV vybavení a flight kontroler. Na něm jsem jsem si ověřil, jak se to dá do letadla naskládat. Ale nedbal jsem moc na uspořádání a pořádek v projektu Fusionu. To byla iterace číslo 1. Pak jsem začal další návrh - iteraci č. 2.

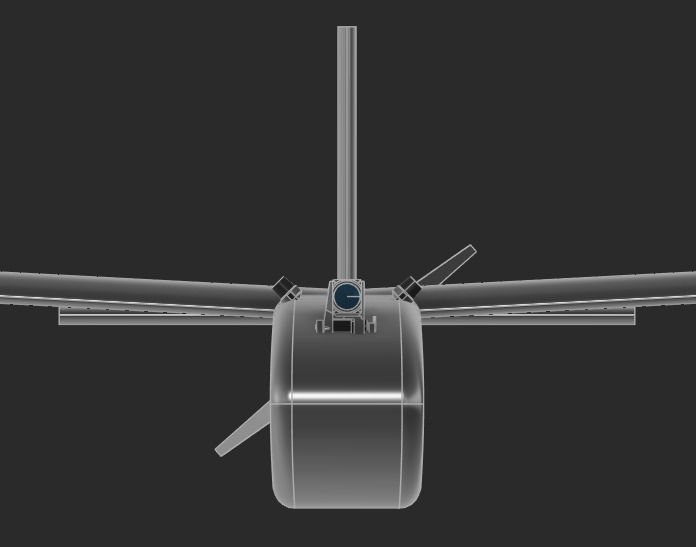

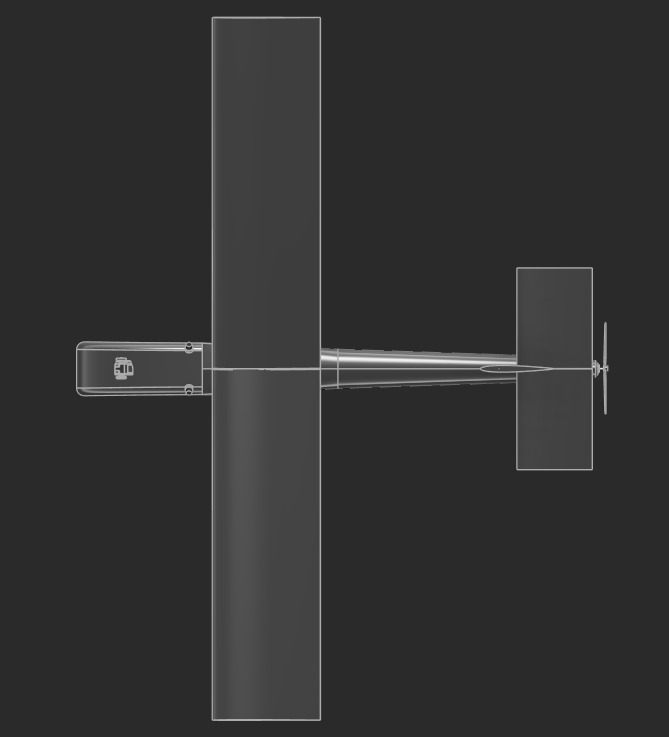

Tu první iteraci jsem si do té druhé vložil jen jako podklad. A už jsem začal kreslit spořádaně. Cílem bylo získat čistý návrh uspořádání letadla. Dá se tomu říkat muška. V tomto případě 3D muška. Muška je normálně třípohledový náčrtek, ze kterého je patrné rozpětí, tvar křídla, mohutnost ocasních ploch. Prostě základní uspořádání.

Přistupoval jsem k tomu jako ke každému jinému modelu, praktická velikost, přiměřená mohutnost ocasních ploch, příjemné letové vlastnosti. Tištěná letadla nebo letadla lisovaná Číňany se vyznačují krátkým trupem, nulovým vzepětím, spolehá se na řízení flight kontrolerem. Já chci, aby to létalo i jako normální model. Novinkou a trochu neznámou je pro mne motor na ocase.

K práci ve Fusionu jsem přistupoval systematicky, vyvinul jsem si vlastní metodiku, která mi umožňuje postupně projít celým procesem konstrukce, aniž bych se v tom zamotal. Dám popis metodiky sem: Etapový top-down návrh ve Fusion 360 - Základní princip

To "01" na začátku názvu návrhu značí první etapu ve smyslu té mojí metodiky.
