Export STL z Fusion 360

Z programu Autodesk Fusion lze objekty jednoduše exportovat v podobě STL souborů, které se dají načíst do sliceru, naslicovat a potom tisknout na 3D tiskárně.

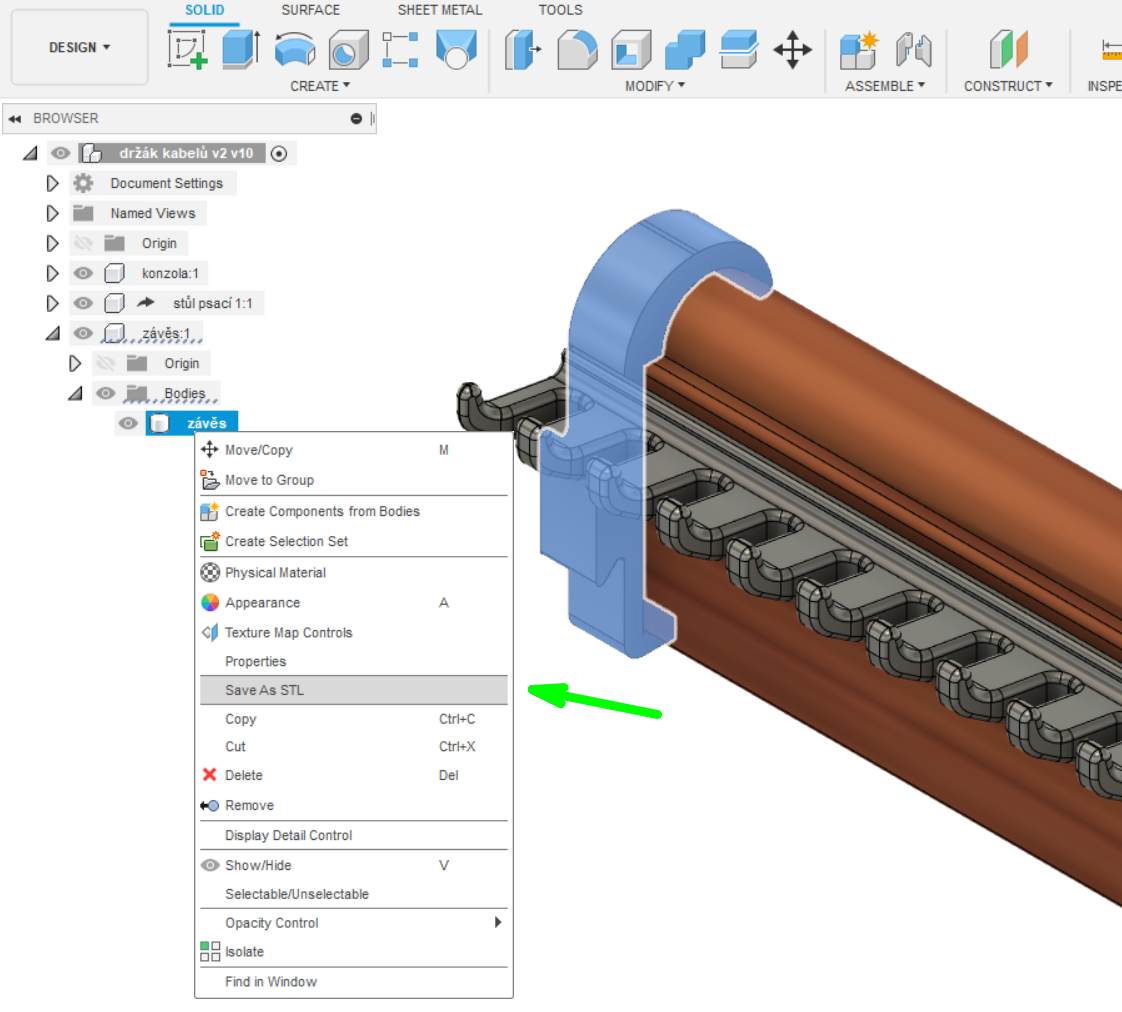

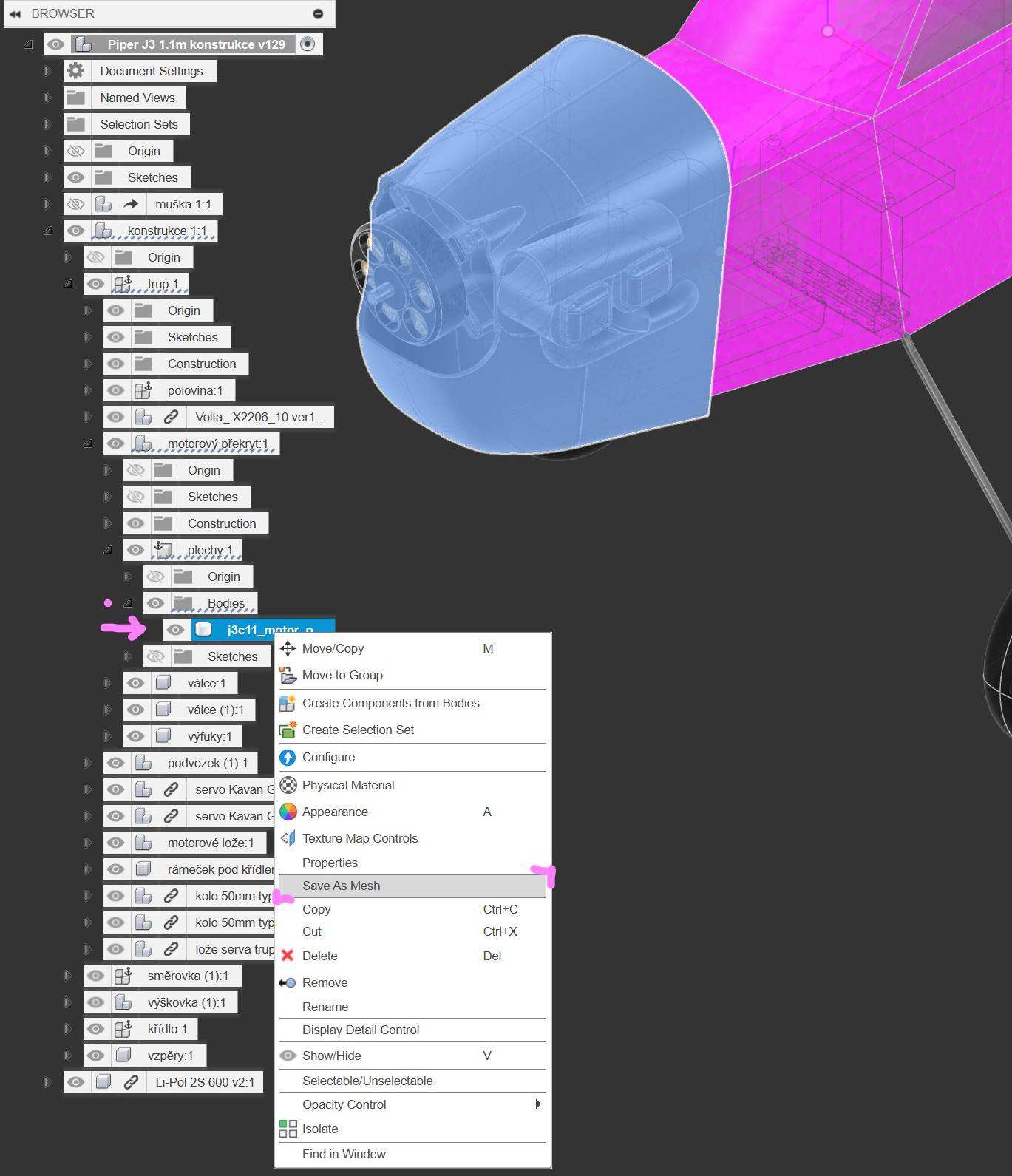

V browseru nalevo vyberete tělo objektu (bodies), který chcete exportovat, a v kontextovém menu vyvolaném pravým tlačítkem myši zvolíte Save As STL. Můžete zvolit detailnost generovaného modelu.

Pro export do sliceru preferuji formát 3MF.

Import STL

Jde do programu Autodesk Fusion natáhnout STL soubor? Jde s ním ve Fusionu nějak pracovat? Hodí se to v případě, že potřebujete STL nějak upravit, nebo ho použijete jako předlohu k vlastní tvorbě, nebo bude natažený díl součástí vaší konstrukce.

Ano, lze.

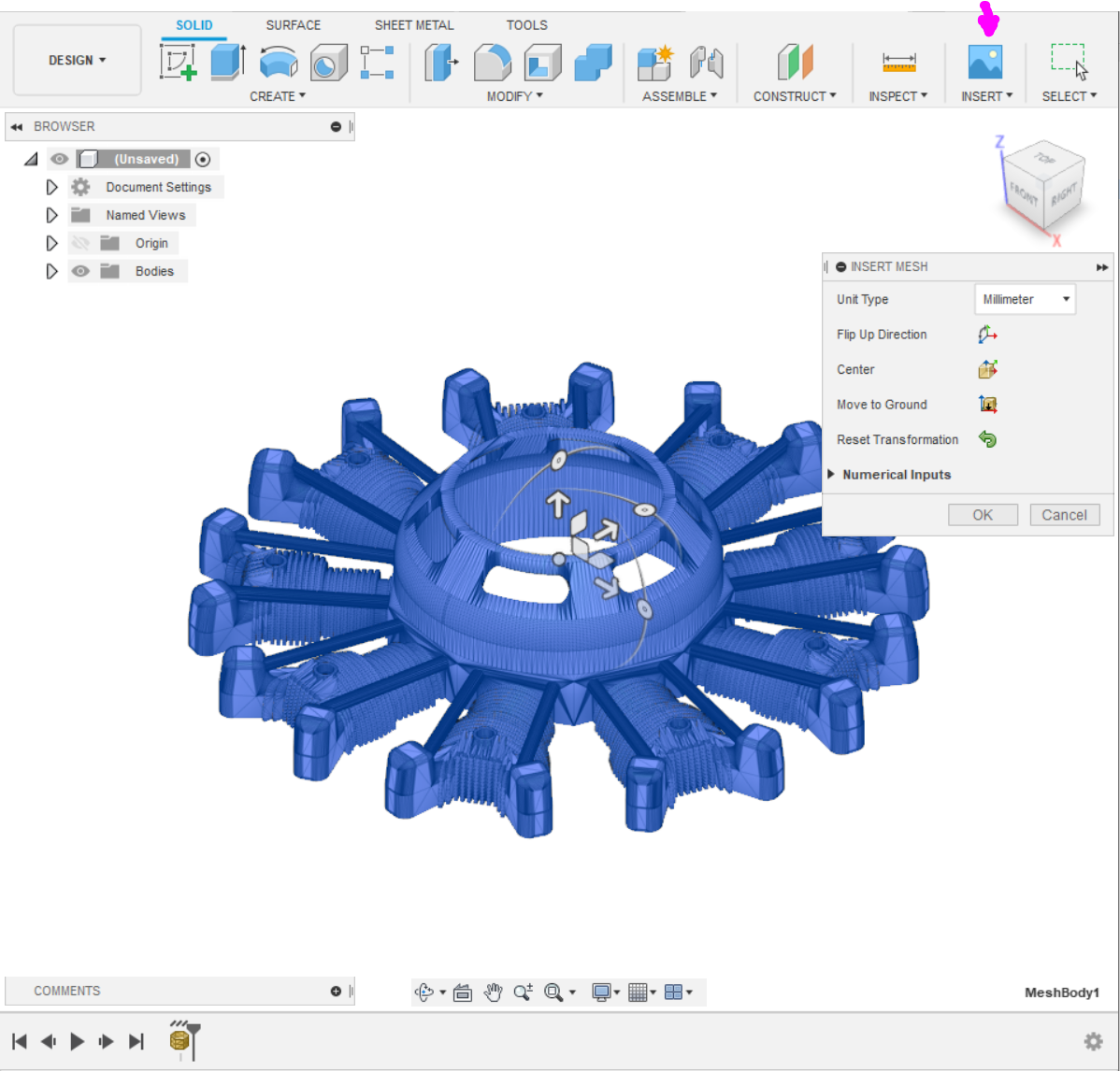

Insert - Insert Mesh

Volba nabízí základní nastavení, která umožňují vložit STL ve spávných rozměrech.

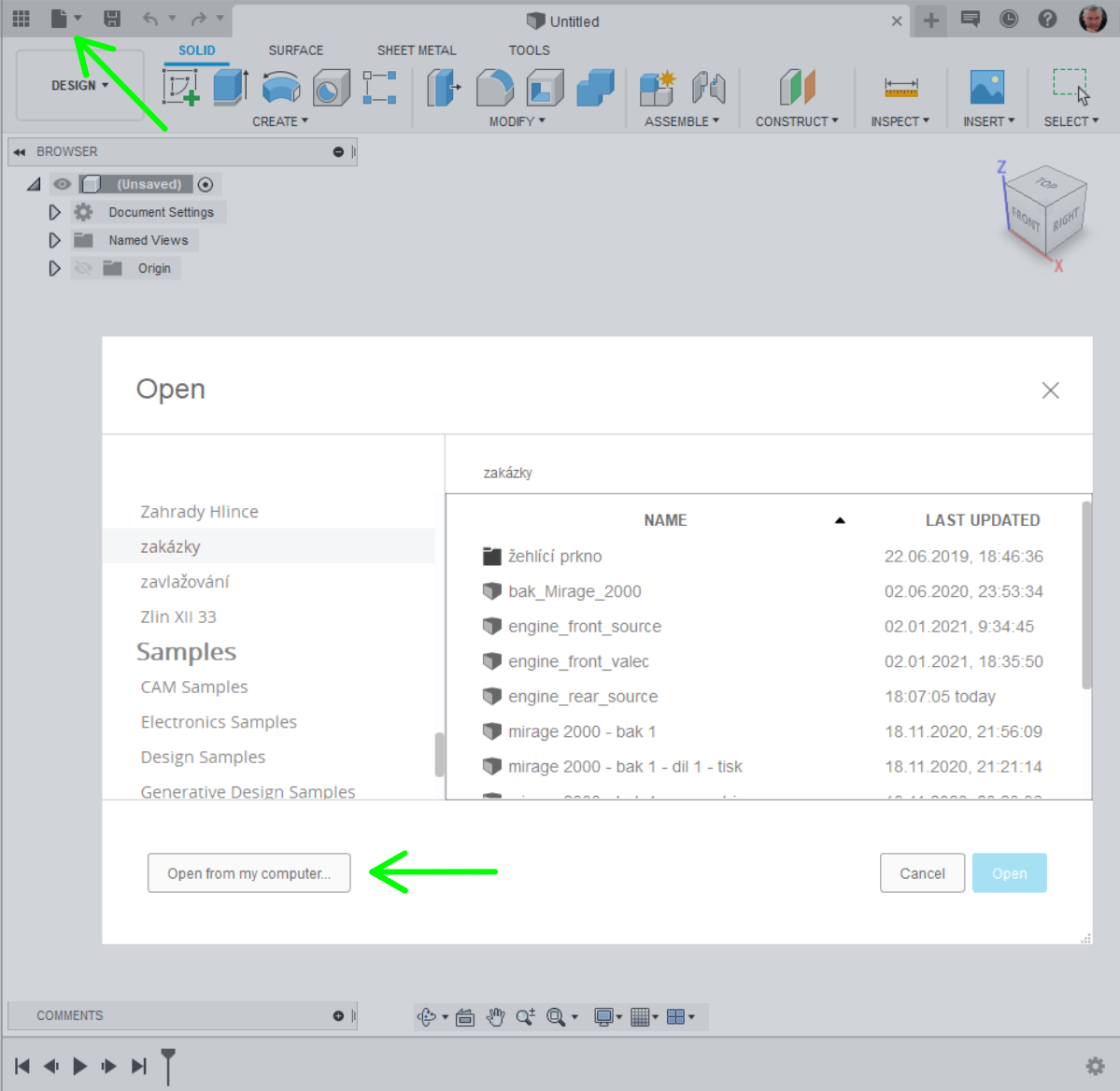

Je ještě jiná cesta. Volba File - Open - Open from my computer. Otevření STL touto cestou nenabízí nastavení jako výše popsaný Insert a vloží STL ve špatných rozměrech!

STL je po vložení do Fusionu objekt typu mesh.

Zjednodušení STL

STL vložený do programu Autodesk Fusion lze zjednodušit. STL je složený z trojůhelníků, video okazuje cestu, jak převést těleso na co nejjednodušší plochy.

Koupený model

3D modely letadel, lodí a jiných objektů, které modeláře zajímají, se dají sehnat na internetu. Často to jsou modely ve formátu STL. Když takovýto model vložíte do Autodesk Fusion, zjistíte, že to je jen slupka. Není to 3D model letadla s jeho strukturami, je to jen 3D model jeho povrchu. My ale potřebujeme modelovat letadlo, byť zmenšené, ale letadlo i s jeho vnitřní strukturou, letadlo funkční, létající. Jak tedy ten model tvaru použít? Video naznačuje cestu:

anglicky možnost zapnout české titulky

Od STL k použitelnému modelu

Jiná cesta:

anglicky možnost zapnout české titulky

Jak upravit STL česky

Editace STL

Editace části modelu vyráběného 3D tiskem v Autodesk Fusion.

Producenti modelů - 3D modelů modelů 😃 - určených k tisku na 3D tiskárně, dodávají modely dílů ve formátu STL, který je určený pro slicování, není ale vhodný k editaci. Některé úpravy lze ale i v tomto případě provést s celkem malou pracností.

Ve videu je vidět i využití AI asistenta.

Editace STL 2

Některé úpravy obecnějších tvarů jsou pracnější:

Toto video není tutorial. Je to nástin problematiky.

Editace STL 3

Zkušenost přináší zjednodušení postupů:

Toto video není tutorial. Je to nástin problematiky.
