Multiplex Evo v zapojení učitel/žákstálý odkaz / permalink

11.07.2009

Evo může pracovat v zapojení učitel/žák jako učitelský i jako žákovský vysílač. Jako učitelský může od žákovského vysílače přijímat až 5 kanálů, v roli žáka předává 6 kanálů.

Řešil jsem propojení vysílače Multiplex Evo s vysílačem Hitec Optic.


Výroba kabelu je jednoduchá, Cena nula nula nic. Potřebný materiál:

  • konektor DIN sedmikolík do Multiplexe (lze použít i pětikolík bez pinů 6 a 7)
  • konektor DIN pětikolík s šestým uprostřed do Hitecu
  • 1 - 2 metry stíněného jednožilového kablíku

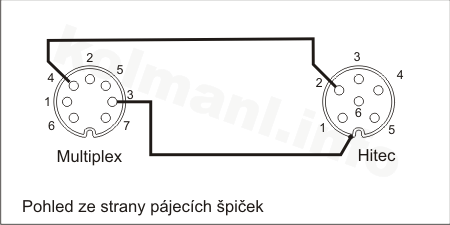

Kabel je pro spojení Hitec žák - Multiplex učitel. Stínění kablíku je připojeno na pin 3 konektoru do Multiplexe a na plech konektoru do Hitecu. Prostřední vodič propojuje pin 4 konektoru do Multiplexu s pinem 2 konektoru do Hitecu.

Z vysílače Hitec je vyndán VF modul. Nastavení se provede v menu Setup volbou Training. Vysílač se přepne do modu Teach.U. Viz Training.
