Uchycení křídla kolíkem a šrouby stďż˝lďż˝ odkaz / permalink

3.3.2004

Používá se většinou u nweděleného křídla.

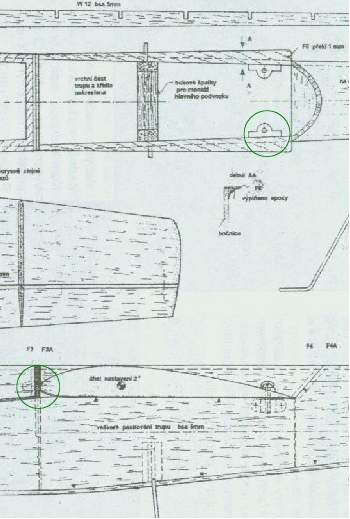

V náběné hraně uprostřed křídla je kolík, který zapadá do přepážky trupu před křídlem. U odtokovky je jeden nebo dva šrouby.

.

Šrouby se používají polyamidové. Měly by být při nárazu namáhány na střih.

Příklady dimenzování upevnění křídla kolíkem a šrouby stďż˝lďż˝ odkaz / permalink

25.12.2010

stroj konstruktér rozpětí [m] hmotnost [kg] provoz dimenzování
Jettrainer, motorák, 3.5 ccm Pavel Bosák 1.3 1.86 plně akrobatický let bukový kolík 8 mm a dva polyamidové šrouby M4
Junkers Ju87 Stuka, elektra, Speed 400 Z.Raška 0.97 0.52 maketový let 2 bambusové kolíky 4 mm a polyamidový šroub M4
Long Shot, házedlo F3K Hořejší model 1.50 0.35 házení otočkou, termické létání i rychlý let s ostrou akrobacií 1x ocelový šroub M4 a 1x polyamidový šroub M4
