Zavěšení křídla na planžetěstálý odkaz / permalink

07.07.2009

Planžeta je tenký pásek materiálu orientovaný na výšku (profilu). Optimálně tedy využívá průřezu materiálu a je hmotnostně nejůspornější. Na spojky polovin křídla se používá ocel. Dá se pořídit profi výrobek (Graupner). Planžeta je z oceli se zaoblenými hranami a dá se k ní pořídit mosazné pouzdro. Nebo se planžeta dá vyrobit amatérsky třeba z polotovaru pro výrobu pásu pily.

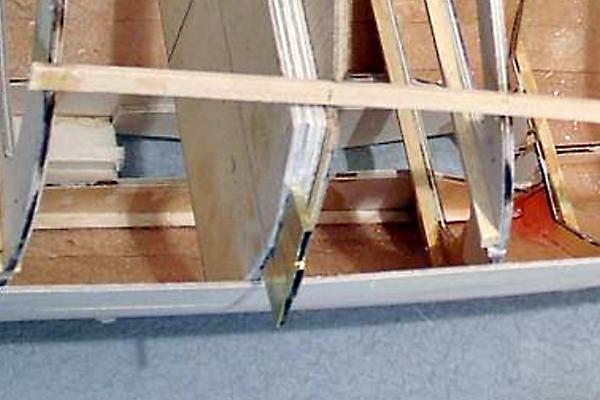

Na následujícím snímku je vidět, jak planžetu od Graupnera používá Chris Williams:

zdroj: www.rcgroups.com

Na akrobatickém větroni Habicht 1:3 má tři planžety nad sebou.

Planžety Graupnerstálý odkaz / permalink

06.10.2019

Planžety vyráběné Graupnerem mají tyto rozměry:

  • ocelová planžeta 6 x 1.5 mm, mosazné pouzdro 7 x 2.6 mm
  • ocelová planžeta 14 x 2 mm, mosazné pouzdro 15 x 3 mm
