25.12.2018

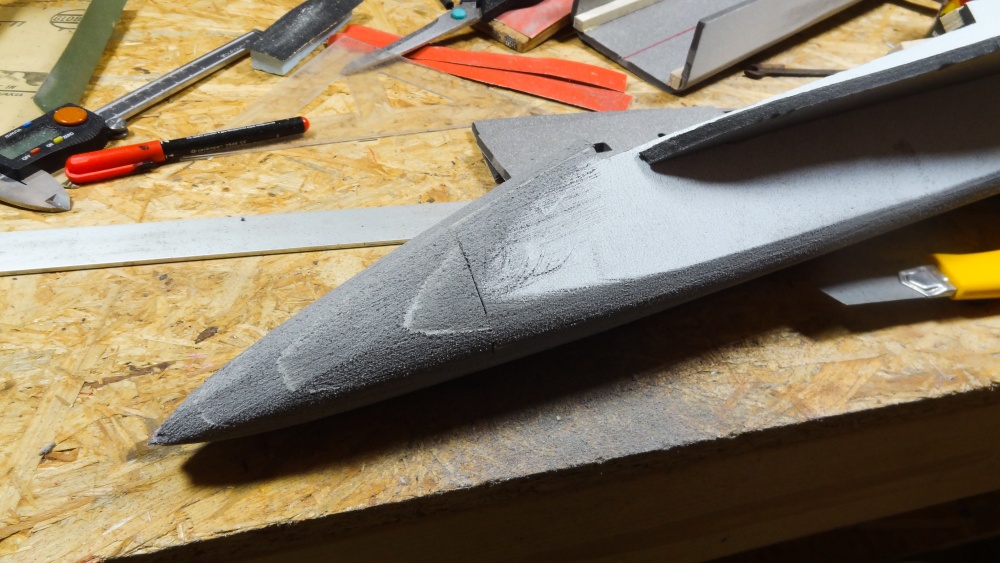

Některé díly vyžadují při výrobě trochu cviku. Při slepování trupu je základní geometrie daná tvarem dílů a jejich sestavením, špice trupu se ale musí vystrouhat z bloku materiálu. Na fotografiích postavených modelů je vidět, že někdo neměl odvahu vyrobit z hranatého oblé.

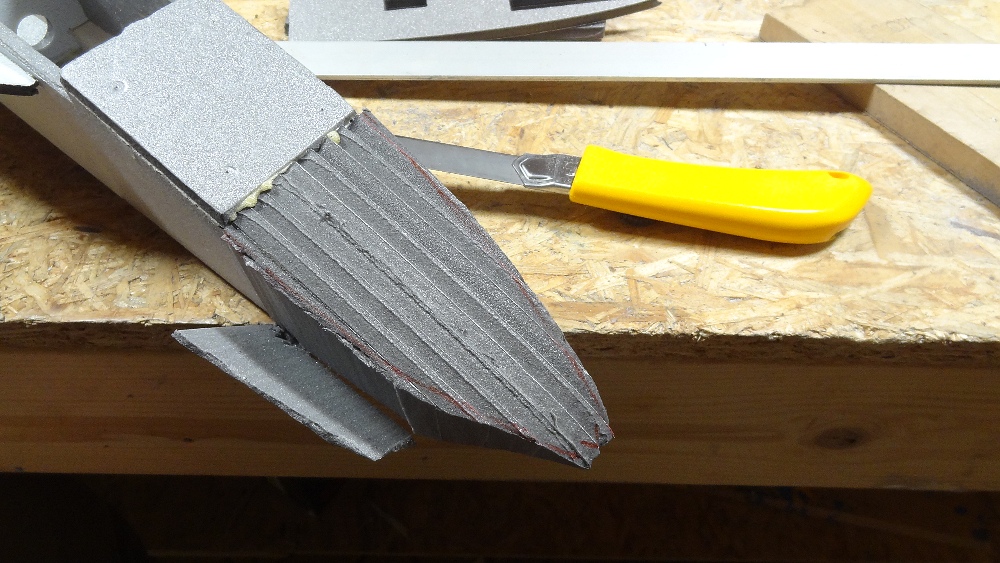

Chce to dělat pomalu. Na začátku si nakreslit na blok hrubý obrys, ostrým nožem okrájet. Jde to i ořezat listem do pily na kov, ale to si zbytečně vyrobíte piliny z pěny. Broušení je nejlepší dělat smirkovým papírem nalepeným na prkýnku a průběžně kontrolovat, jaký tvar už díl má. Dodržet dymetrii a dosáhnout požadovaný tvar není zas tak těžké. Chce to zkusit.

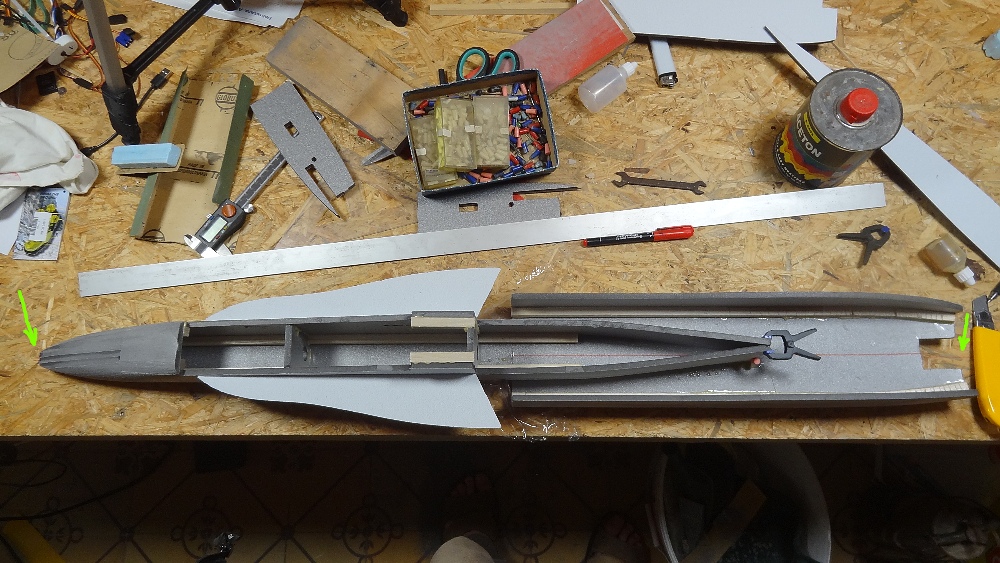

Když jsem lepil díly trupu k sobě, nakreslil jsem si na stůl čáru, podle které jsem díly před slepením ustavil do správné polohy.

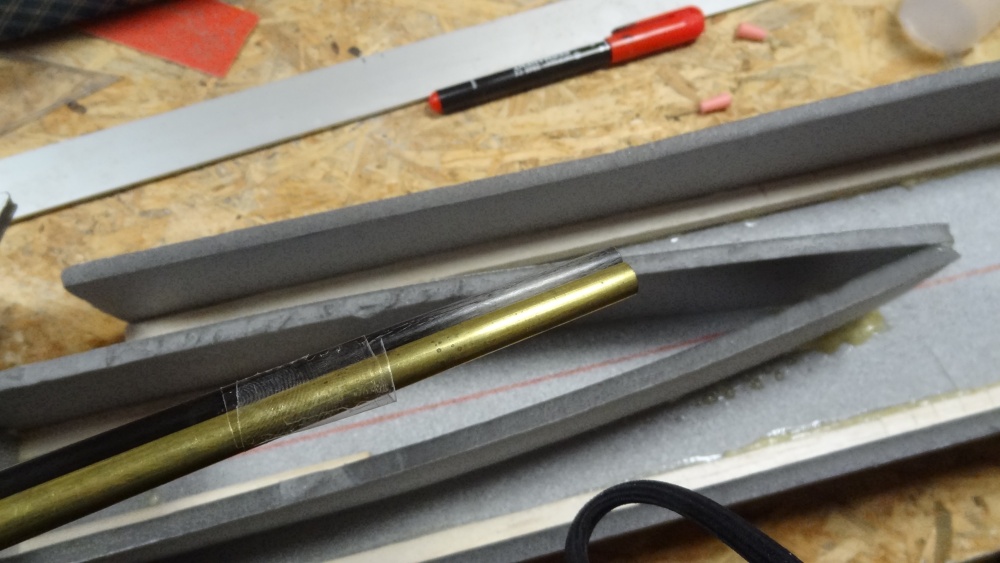

Mosaznou trubičku jsem použil pro vypouzdření uložení plovoucí výškovky - uhlíková trubka se otáčí v mosazném pouzdru. Spotřeba na model dva centimetry. image Ale tak je to se spoustou věcí, které člověk musí koupit v množství nepotřebném pro jeden projekt, ale v dílně se takové věci neztratí.

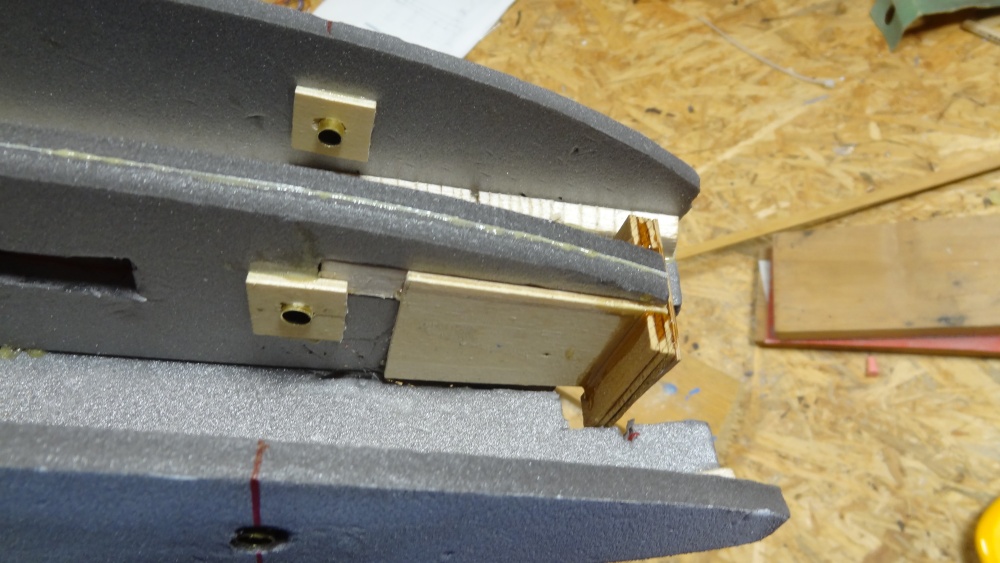

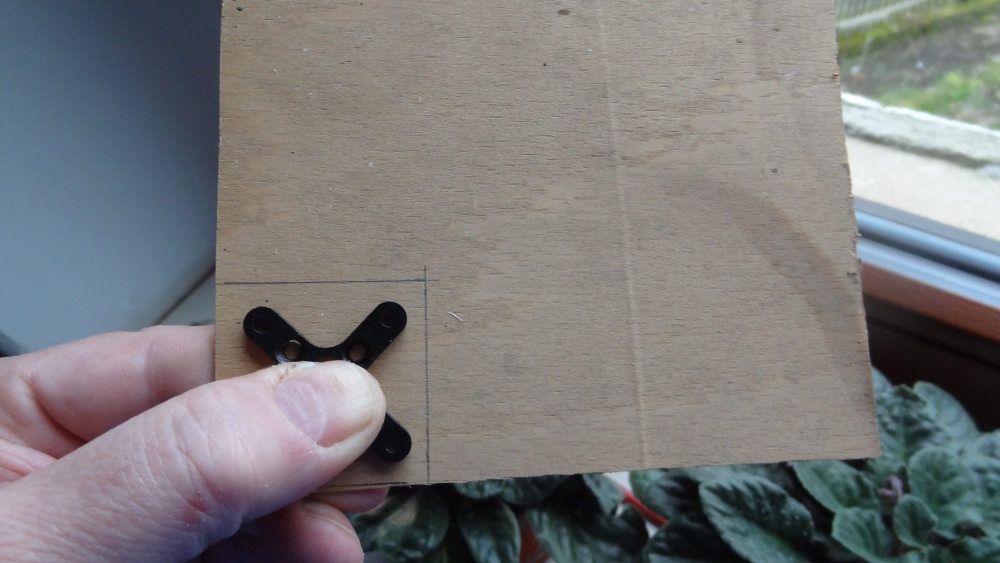

Mororová lože jsem na fotkách viděl různá, hodně lidí si stěžuje, že se jim motor při přistání odlamuje a řeší to přidáváním lepidla. Je to tím, že mají motorové lože natupo přilepené ke konci trupu. Já to udělal tak, že překližkovými destičkami rozvádím síly od lože dál do trupu.




zpátky na: Lepení │ kam dál: Dokončení
