Strategie pro rychlý úběr materiálu stďż˝lďż˝ odkaz / permalink

17.7.2025

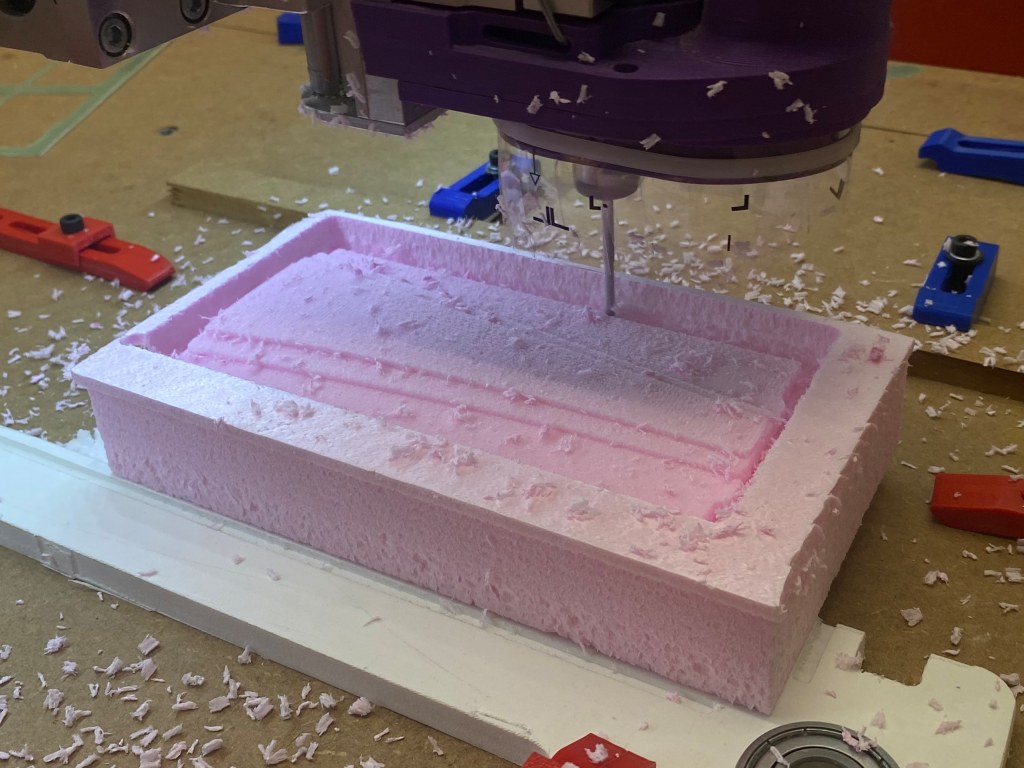

Běžně je materiálem pěnový materiál XPS nebo EPP, kde si člověk může dovolit jiné strategie - rychlejší strategie, než při obrábění kovů. U pěnových materiálů je možné volit mnohem větší úběry a hodinové operace tak zkrátit na minutové.

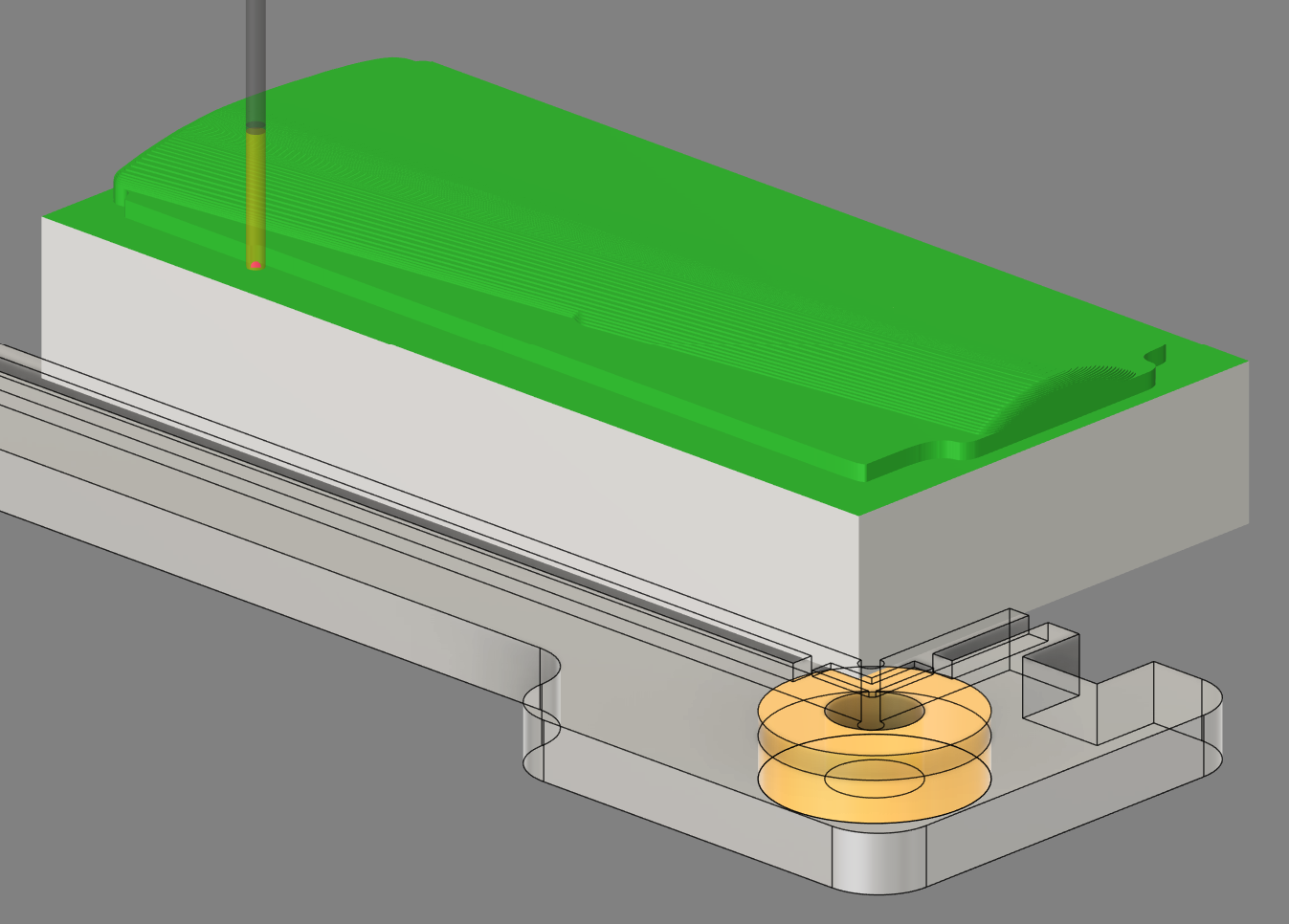

Příkladem je výroba části trupu modelu. Nejdříve je třeba rychle nahrubo odebrat materiál nad povrchem trupu, potom načisto obrobit povrch. Nahrubou ubírám vrstvy 6 mm vysoké pomocí 3D Adaptive Clearing, nechávám 2 mm materiálu, který potom odebere operace 3D Parallel, která vyrábí čistý povrch.

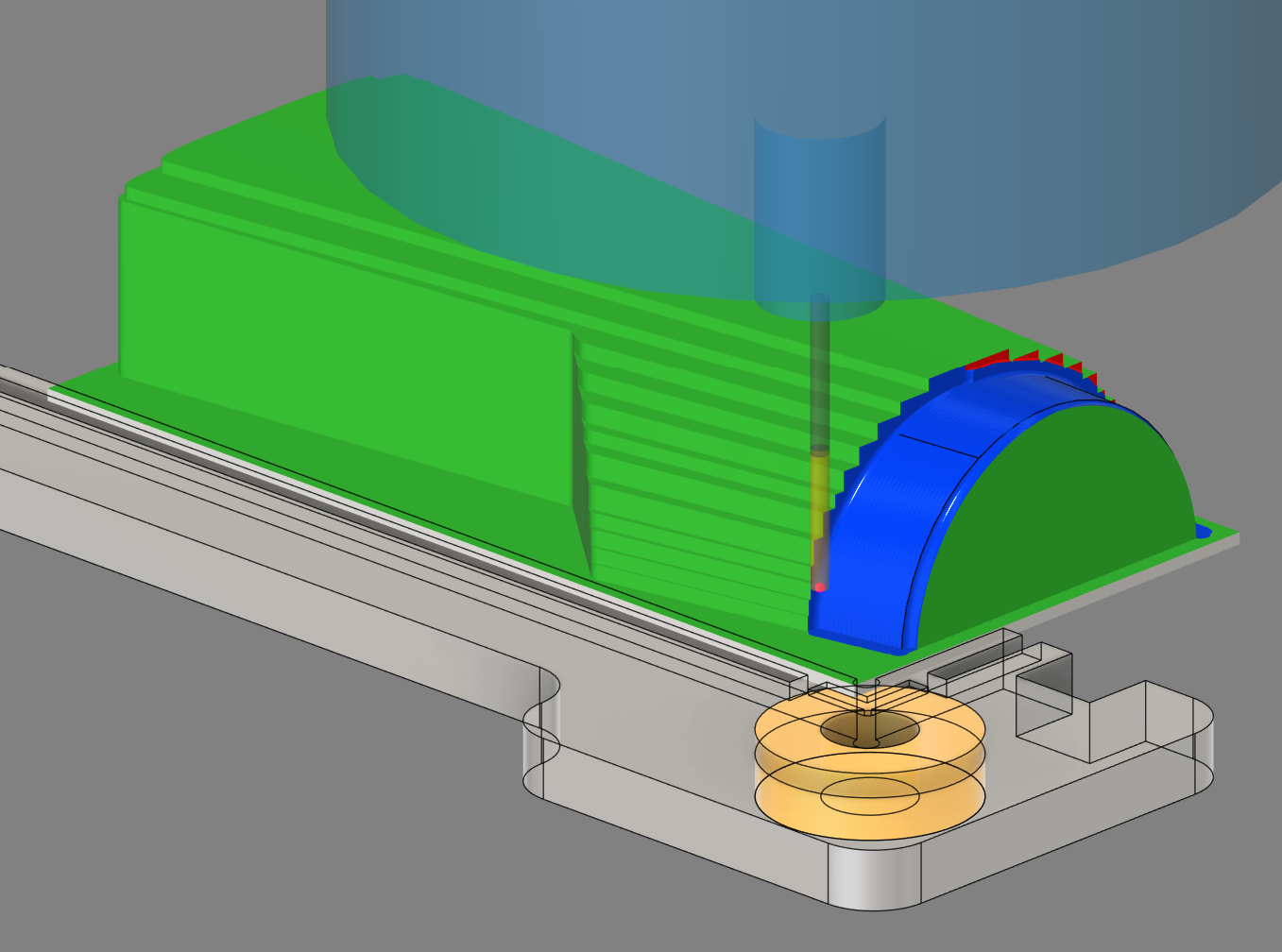

Problém je v defaultním nastavení Fusionu. Na obrázku je vidět, jak Fusion udělá schod, ale potom jezdí a jemnou třískou schod obrobí do celkem čistého tvaru oblouku, jen je to ještě 2 mm nad zadaným povrchem:

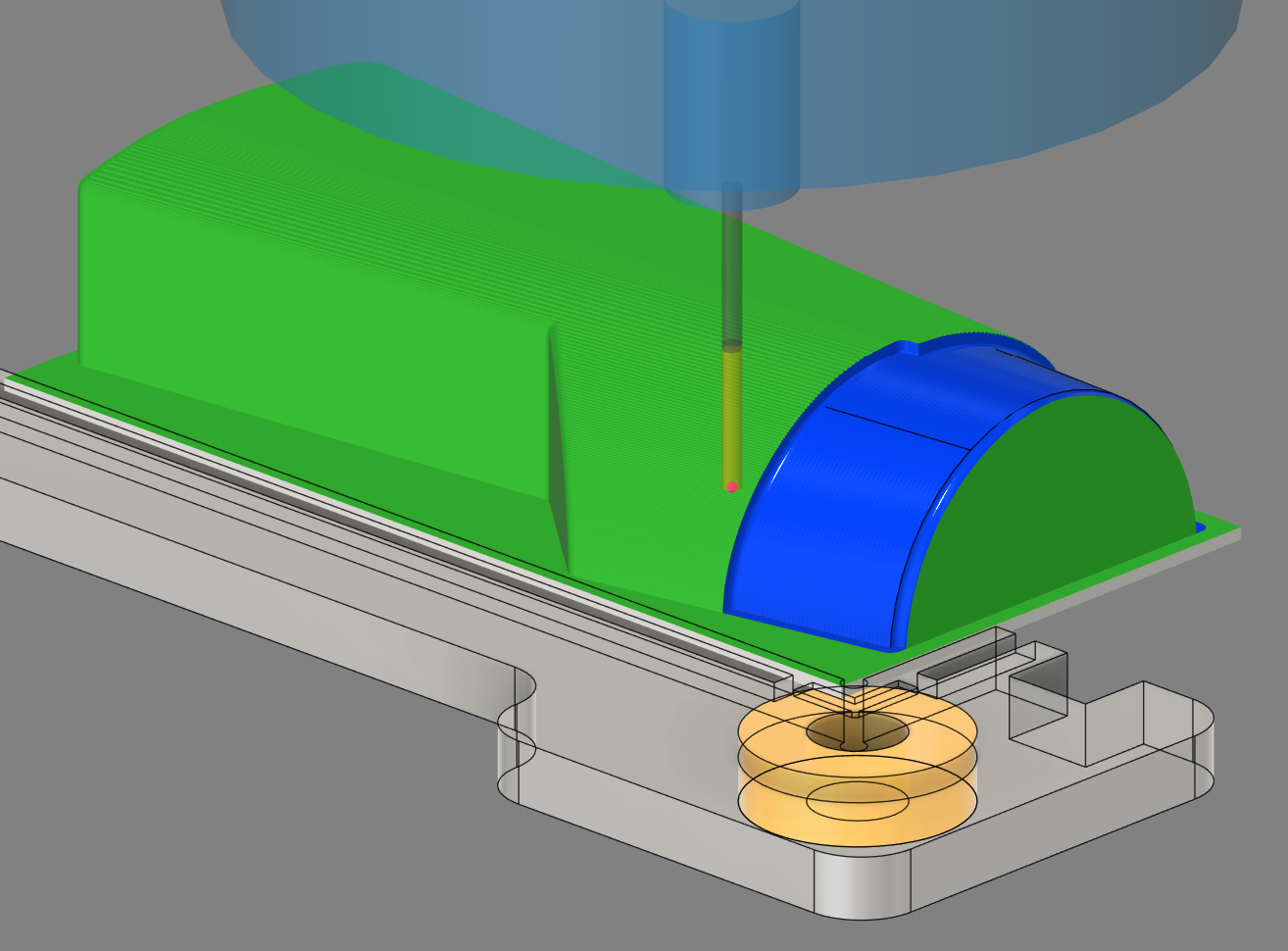

Tady je vidět, jak operace 3D Parallel ubírá ty poslední 2 mm, a že předchozí operace vyrobila zbytečně čistý oblouk, i když by stačily ty schody:

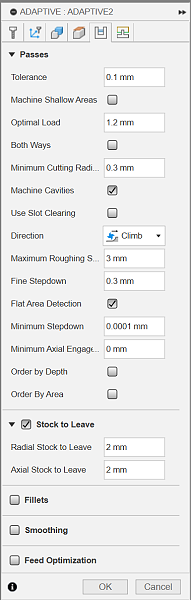

Na vině je defaultní nastavení paramatru Minimum Stepdown na hodnotu 0.0001 mm:


Tento parametr určuje výšku těch schodů. Mastavil jsem si ho třeba takto:

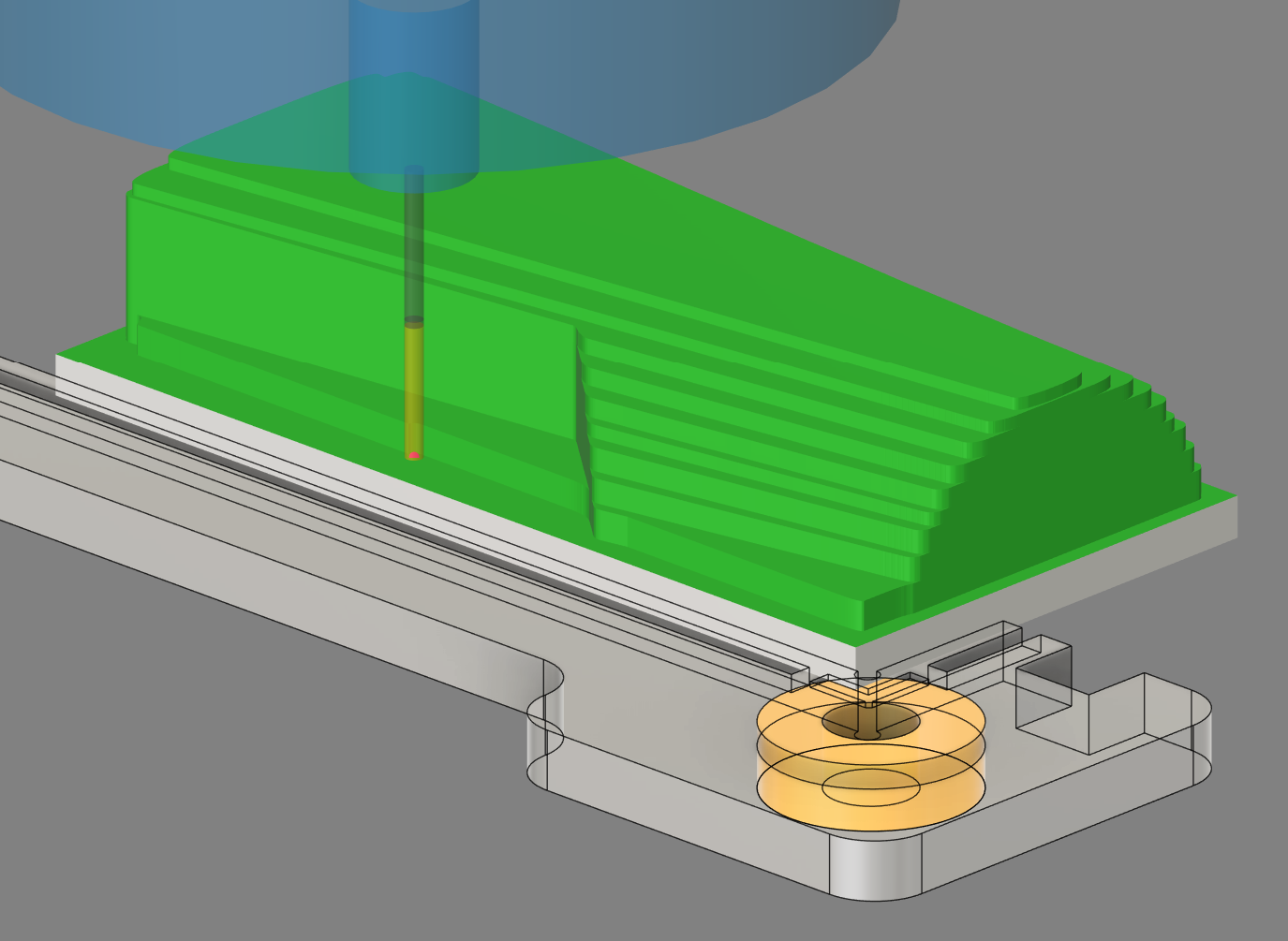

Operace 3D Adaptive Clearing potom proběhne násobně rychleji:
