Obrábění prostorových obrobků - 3D

Obrobení osazení přířezu

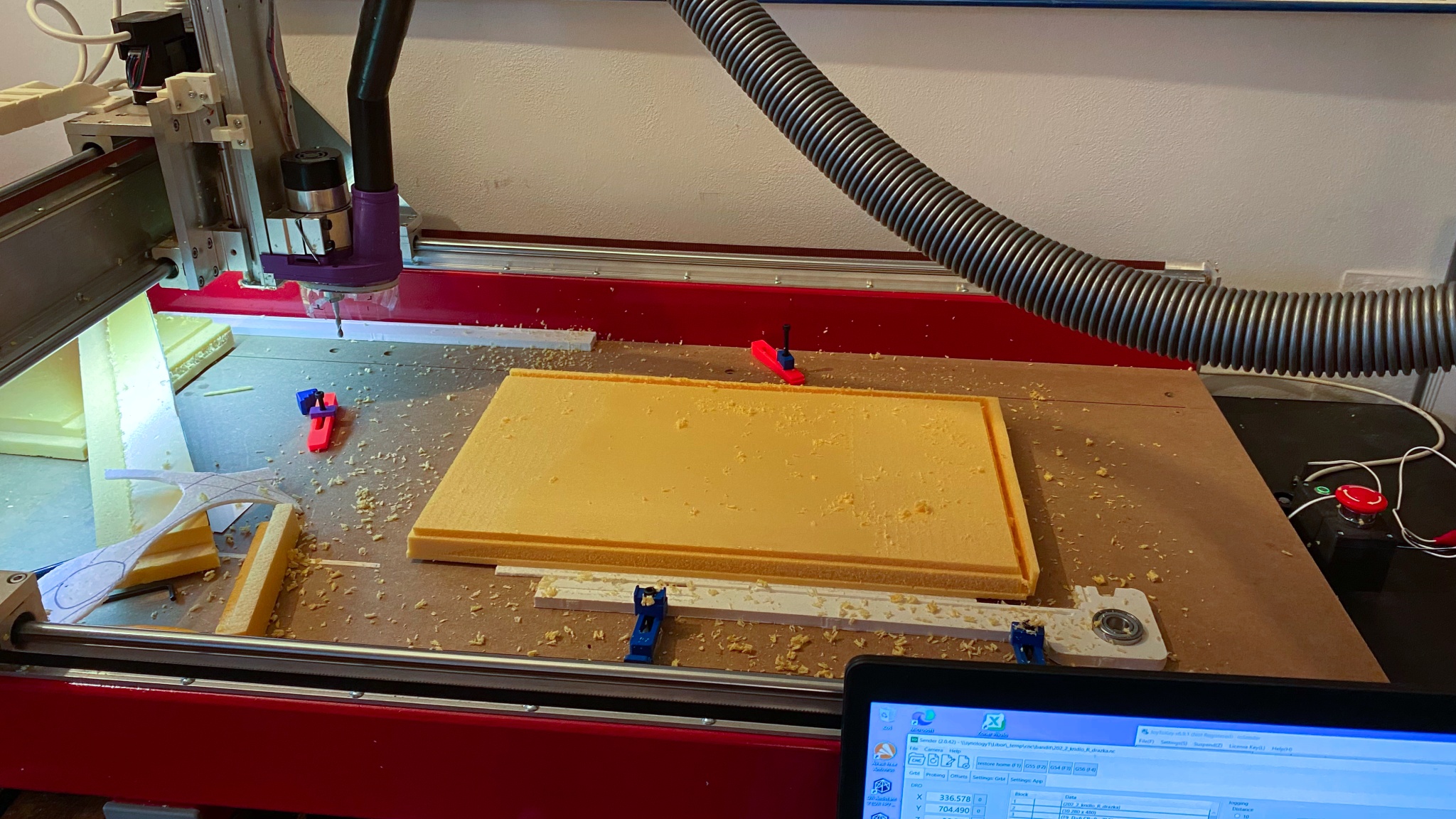

Zadáním je obrobit blok - přířez XPS, zarovnat horní stěnu, zarovnat boční stěny, aby byly v pravém úhlu, a po obvodu vyrobit drážku. Vršek bloku i drážku mám vymodelované jako jedno body. Typicky obrábím bloky vysoké 30 až 50 mm, rozměry bloku bývají 100 až 1000 mm. Drážka je typicky 5 mm hluboká. Je to součást procesu Obrábění z obou stran s upínáním v loži a je to ve své podstatě formátování.

Plán je

• připravit přířez z bloku XPS
• upnout přížez

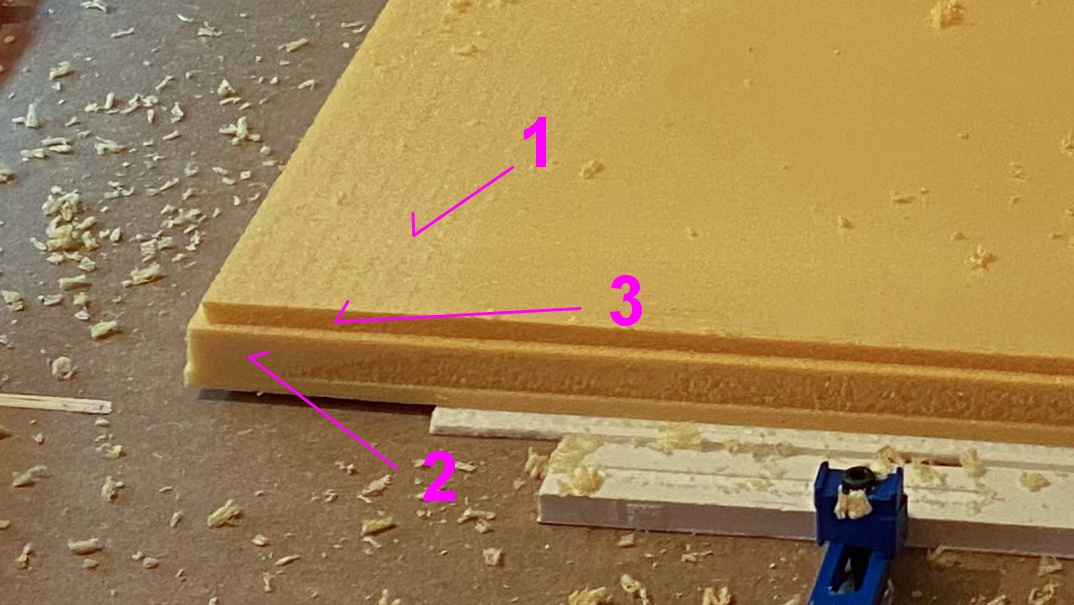

• zarovnat horní povrch - 1
• obrobit boky - 2
• vyrobit osazení - 3

0) setup

Budu dělat tři operace na jedno upnutí, jedním programem. Ve Fusionu to bude jeden setup a v něm tři operace: 2D Face, 2D Contour, 2D Adaptive

Zakládám ve workspace MANUFACTURE nový setup a nazývám si ho "RUB".

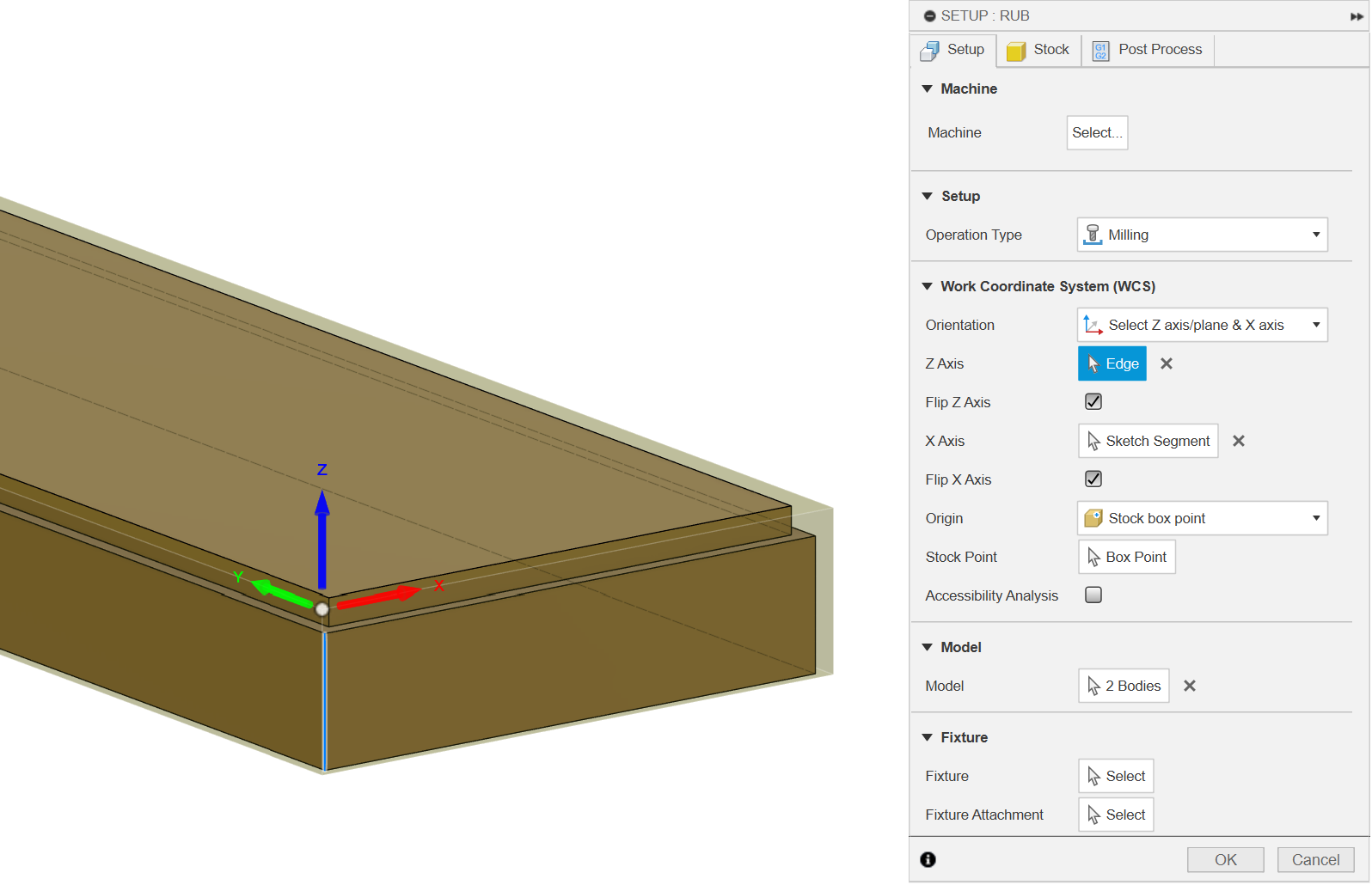

Hned v první záložce Setup zadám Model

Model: vyberu model bloku s osazením

Na obrázku jsou vidět 2 bodies. To je proto, že v tom bloku je "schováno" body trupu letadla, které se bude v dalších operacích z toho bloku na jedno upnutí obrábět.

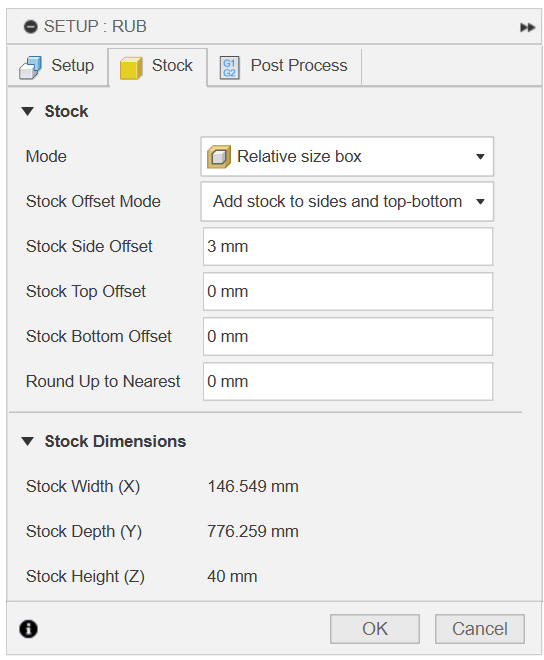

Začínám záložkou Stock

• Relative size box - rozměry bloku materiálu jsou odvozeny od rozměrů modelu
• Add stock to sides and top-bottom - přidá se materiál po stranách a nahoře
• Stock side offset: 3 mm - o kolik je ručně vyříznutý blok větší
• Stock top offset: 0 mm - nastavím 0, až budu řezat, nastavím nulu v ose Z nějakou desetinku pod horní povrch bloku v nejnižším bodě bloku, tím ho zarovnám

Dole si přečtu, jak velký kus XPS mám mám vyříznout.

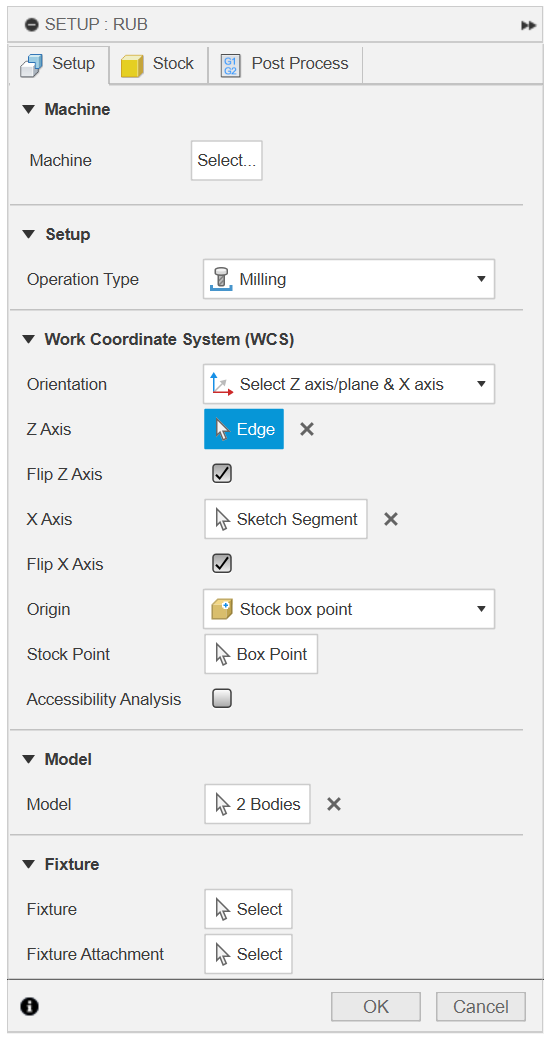

Záložka Setup

• Machine: nechávám být, nevyplňuji
• Operation Type: nechávám Milling - frézování
• WCS - počátek souřadnic
  • Origin: Stock box point - roh bloku, který jsem uřízl
  • Stock Point: volím levý horní roh
  • Orientation: Select Z axis/lane & X axis
  • pokud jsou osy v nesprávném směru, kliknu na Flip
• Z Axis a X Axis: označím hrany obrobku

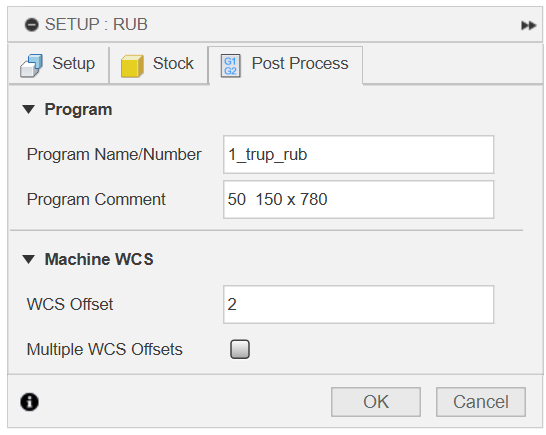

Záložka Post Process

• Program Name/Number: 1_trup_rub - název programu (souboru .nc), který bude vygenerován
• WCS Offset: 2 - pracuji na stroji s více počátky, roh polystyrénového bloku umísťuji rohem na počátek G55, detaily najdete zde: Práce s více počátky; když necháte 0, bude v programu přepnuto na počátek G54.
