Piper J3 Cub 1.1m - 8. den - Vroba dl
8. den
Trup budu vyrbt oboustrannm obrbnm. Potebuji vyrobit povrch trupu a potebuji vyrobit v trupu dutiny. Metodu, kterou to dlm, mm u prakticky vyzkouenou.
km j "obrbn na pravtku".
Do novho nvrhu, kter jsem si pojmenoval "1001 trup L",

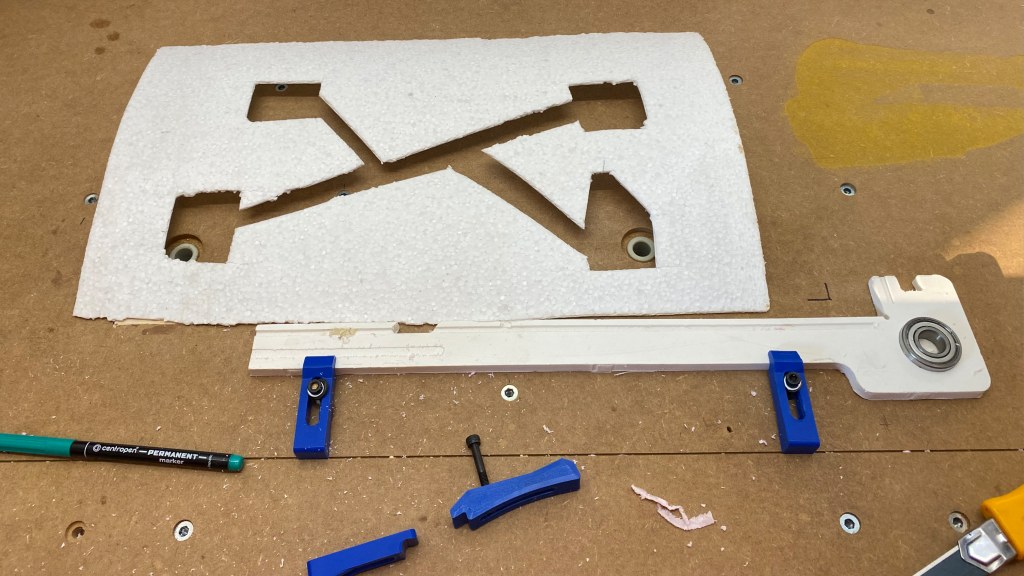

vkldm obrbn dl a taky pravtko s ocelovm kroukem.
To bude slouit, a budu obrbt lc, jako podloka, na kterou u napl obroben pez posadm.
V jednom nvrhu mm ve pro obrbn obou stran, pi prvnm obrbn vyrobm osazen,
kterm bude pez sedt na pravtku pi druhm obrbn.
Tm, e to mm v jednom nvrhu a tm, e budu mt potky obrbn v tom jednom nvrhu,
tm si zajistm, e budou na sebe sedt geometrie obrbn kad z jin strany.
Na obrzku ve je to v ezu vidt (je to obrbn lcov strany trupu).
Blok (oranov) m na spodn stran osazen, tm sed na pravtku (erven).
V pravtku je krouek (rov), na kter si nastavm potek souadnic.
Pod obrbnm blokem je jet podloka (lut), kter zajiuje tsnn mezi blokem a stolem.
Ve stole jsou dry, kudy odsvm vzduch, v podloce jsou pod blokem cestiky.
Blok dr na pravtku podtlakem.
Zanm obrobenm dutin - zanm spodn stranou.
Blok s vymodelovanou hranou mm v nvrhu zarovnan s dlc rovinou trupu.
Blok obrbm poloen na stole,
potek mm na stole.
Vky obrbn mm omezeny 3 mm nad stolem,
nestane se mi, e frza zajede do stolu.
Pez mm po stranch vt o 5 mm,
mm rezervu, pokud bych neml ezy, ktermi oddluji pez od vtho bloku (vtinou run lmacm noem) kolm.
Prvn operace je 2D Contour, kterou objedu bon stny bloku, naformtuji si ho.
Druh operace je Face, kterou zarovnm dlc rovinu trupu. Pdavek nahoe sta 1 mm.
Tet operace 2D Pocket vyrob osazen,
kter bude zajiovat polohu bloku a ho otom vzhru nohama.
Dal operac je obroben dutin v trupu.
Samozejm nesmm po pedchoz operaci s blokem na stole hnout,
jinak by mi nesedla pozice dutin a oszazen
a po otoen a obroben vnjho povrchu by dutiny byly jinde ne maj bt.
Dutiny dlm pomoc Adaptive Clearing.
Abych se nezdroval, nechvm Fusion vygenerovat program pro ob operace
a po sti si je poslm do dlny ke stroji,
rovnou to vyrobm jet ne pipravm vrobu druh strany.
Jako materil volm XPS.
Zvolil jsem frzu prmr 4 mm.
Bandita jsem dlal frzou o prmru 6 mm.
Men letadlo, vt detaily. Men nstroj znamen men bry, u hrubovn jsem el s rychlostmi posuvu na hranici schopnost stroje.
Mon by se hodily vt otky nstroje, ale moje veteno vc neum.
Spodn strana s dutinou je prce na hodinu, ale lidsk prce jee poteba podstatn mn,
u jsem pokroil a nesedm u stroje s rukou na emergency stop tlatku,
klidn dlm nco jinho.
Dutina trupu je pro obrbn pozmnna. Trup je smrem k motoru prchoz a stejn tak je dra pod kdlem.
Pi obrbn lcov strany trupu a jeho obrysu by se tak dutina dole otevela, vzduch by utkal tmi drami a obrobek by mi odskoil od stolu.
Proto pimaluji dovnit trupu pepky, kter dutinu utsn. Potom je odznu noem.
Lc trupu obrobm v dal operaci.
Blok s hotovmi dutinami a osazenm po obvodu obrtm a polom na pravtko - do rohu pravtka.
Potek je na stedu krouku.
Zobrazuji si pravtko,
to abych na krouku mohl stanovit potek souadnic
a taky ppadn vidl konflikt drah nstroje s pravtkem.
Prvn je Adaptive Cleaning, kter m odebrat nejvc materilu.
Operace nech 2.5 mm materilu.
Druh pijde na adu Parallel. To u jede povrch naisto.
Posledn je 2D Contour. To objede obrys trupu a odzne ho od pezu. Nech jen nkolik mstk.
Ale obelo by se to i bez mstk, trup dr na stole podtlakem.
Kdy penesu pipraven program dol do dlny,
kde u je obrobena dutina trupu, dopustm se chyby.

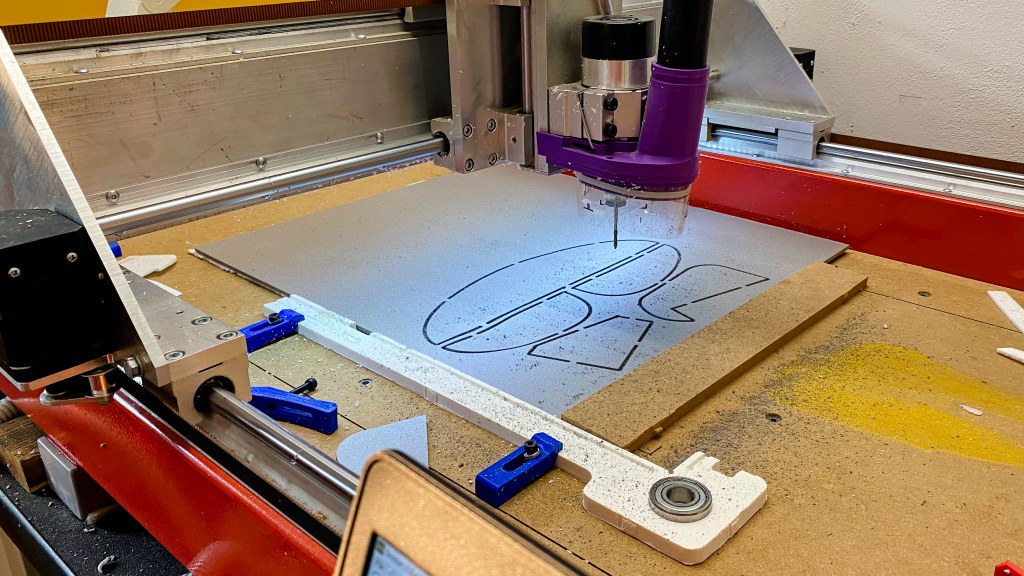

Otom pez, umstm ho na pravtko a spustm program pro obroben lcov strany.
A zapomnl jsem vyjet s nstrojem nahoru, ten pak cestou na zatek obrbn znehodnotil prci minul hodiny,
projel nap pezem!
Nechal jsem obrobit i tu druhou stranu, i kdy v trupu bude ten lic.
Kdy obrobm i druhou polovinu trupu, budu mt "maketu", jak trup vypad.
