Provizorní oprava brýlí

Rozpadly se mi brýle. Vždycky se to po několika letech stane. Rámeček je při permanentním nošení brýlí namáhaná věc, brýle doslouží a je třeba navštívit optika a nechat si udělat nové. Brýle může optik provizorně opravit, v tomto případě to ale nejde a já se musím zařídit, jak přečkat dobu, než budou nové brýle.

Nožička se na konci rozpadla, chybí část, co držela kloub. Slepit nějak to nejde. Úkolem je vyrobit nějakou "dlahu".

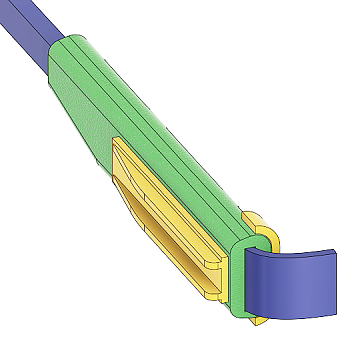

Patka vybíhající z boku brýlí dozadu má na konci nálitek s kloubem, nožička nemá na konci nic, co by zachycovalo nožičku před vysunutím z dlahy, až v její jedné čvrtině je nápadné zúžení. Jako vždy si vyrábím model toho, co mám, modeluji v programu Autodesk Fusion. Modeluji si patku obroučky a nožičku. To je to modré. A na to modeluji dlahu, kterou potom vytisknu. To je ten zelený díl. Musí to mít vůli, aby to po vytištění šlo na nožičku navléct, v tomto případě jsem dal desetinu milimetru, výtisk pak jde na nožičku navléct těsně.

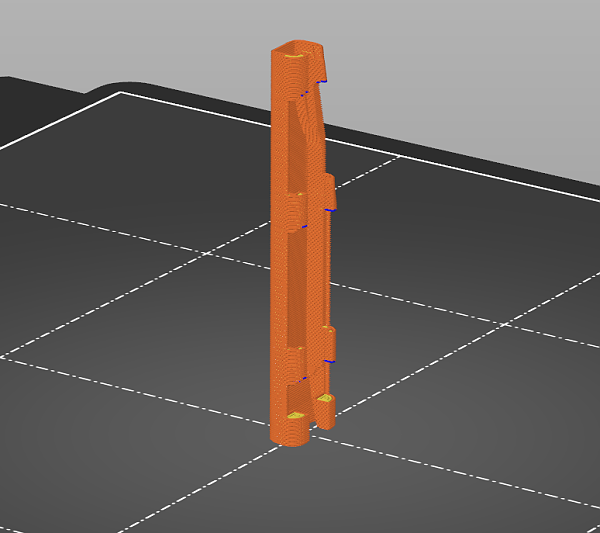

Dlahu tisknu nastojato, aby pacičky objímající nožičku brýlí měly potřebnou pevnost, aby vlákna tisku probíhaly pacičkami ve správném směru.

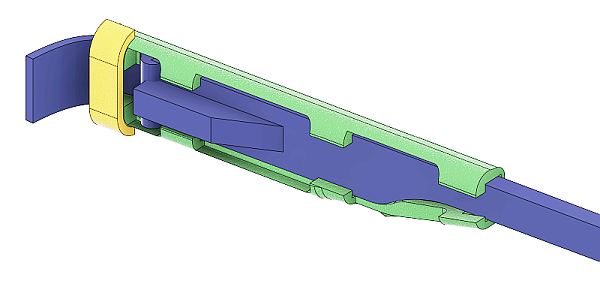

Tím ale dlaha nemá pevnost po délce, to ale drží nožička brýlí. Jediné místo, kde je dlaha namáhaná na ohyb, je v místě původního kloubu. Proto modeluji výztuhu (žlutá), kterou na dlahu lepím prstolepem. Ta je naopak tištěná naležato, takže vlákna tisku v ní vedou ve směru nožičky. Výztuha je i profilovaná.

Poslední je ten žlutý dílek u kloubu, který je k dlaze také přilepený prstolepem. Ten uzavírá očko dlahy za nálitkem kloubu a jistí ji tak před vysunutím z patky rámečku.

Tištěno z PETG, vydrží to běžný život, vydrží to pod přilbou na kole, vydrží to ležení na polštáři atd atd. Jen to není otočné.
