Edge FPV

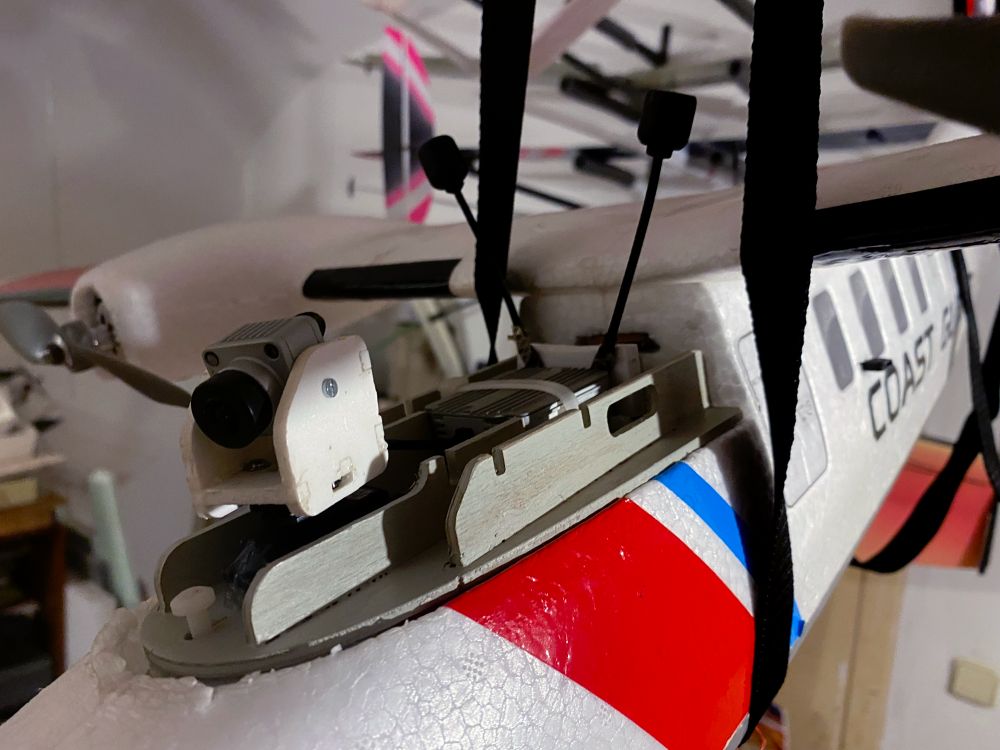

Venku je šedivo až temno, slunce nevidět. Vymýšlím, s čím bych mohl vyrazit a napadl mě FPV Edge! Že bych přendal FPV verky z Twin Stara a zkusil FPV létání s akrobatem?

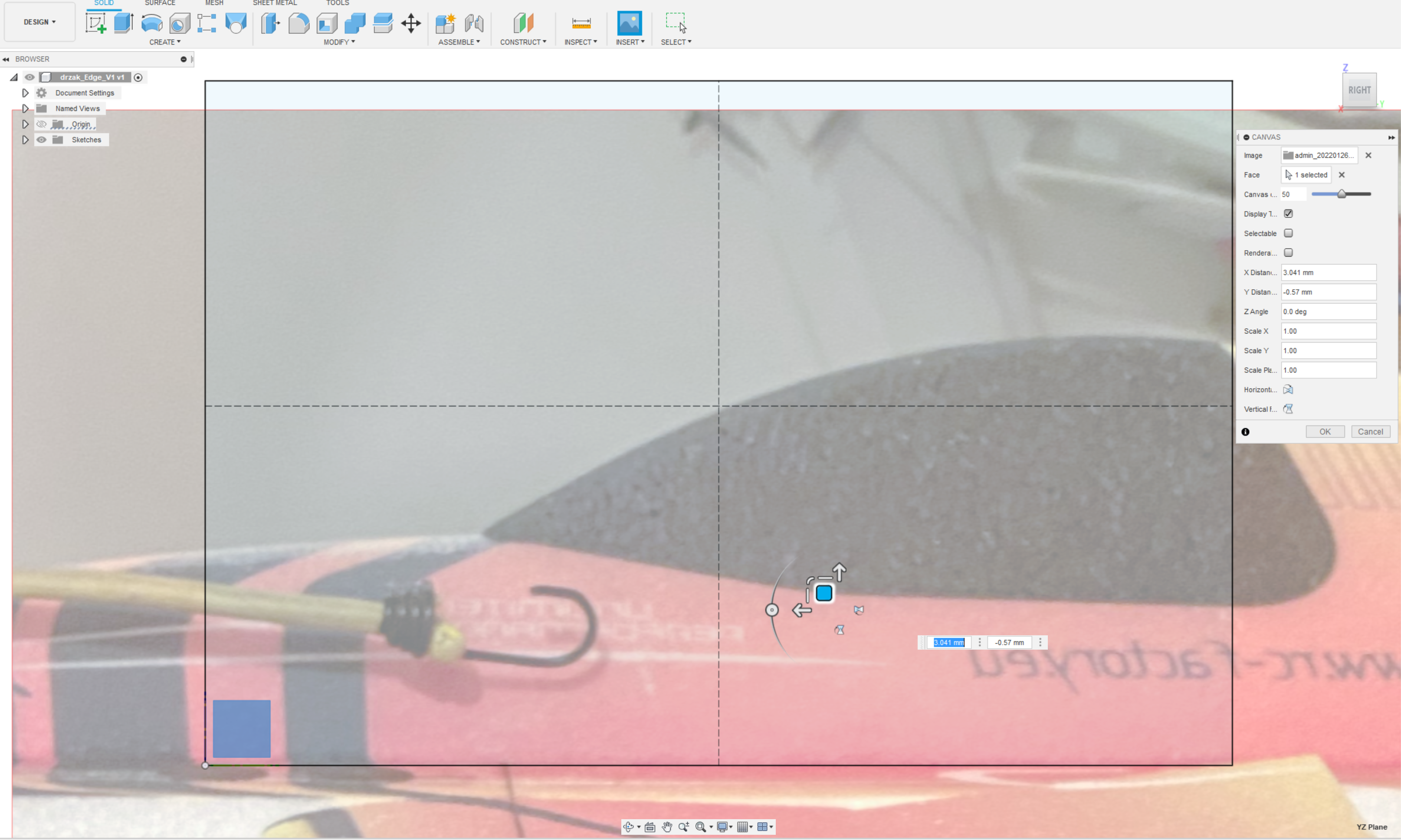

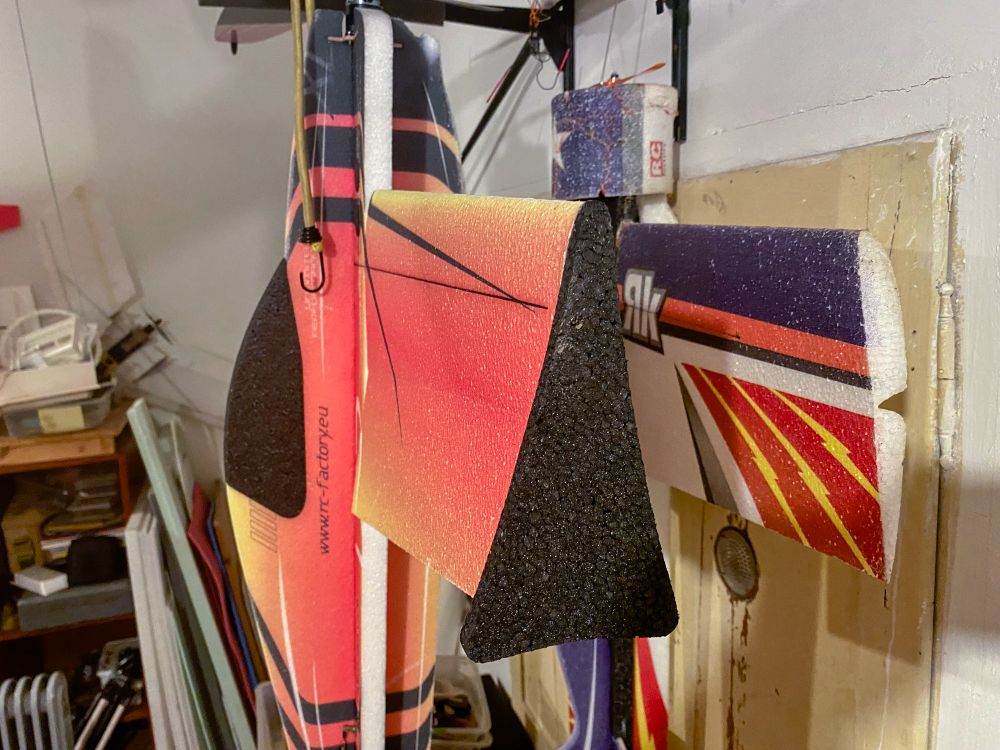

Kameru bych posadil na kabinu cca jako by byl pohled pilota. Fotku modelu z boku jsem so vložil do Fusion 360 jako canvas - podklad výkresu.

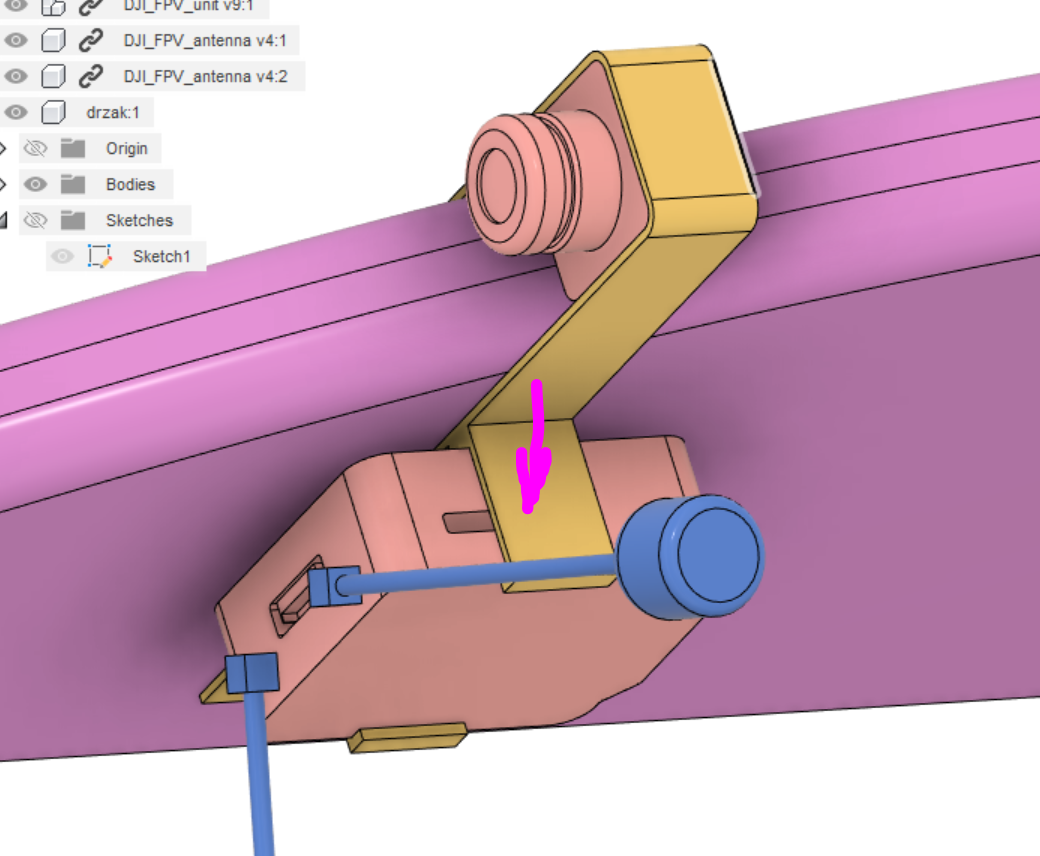

Kameru i air unit systému DJI FPV mám vymodelované už z dřívějška, jen je do výkresu vložím a zkouším si nějaké pozice, jak bych kameru a unit mohl mít na trupu rozmístěné. A hned si zkouším nějaký tvar držáku, přepokládám, že ho vytisknu na 3D tiskárně. Při modelování mohu zjistit problém "nejdou otevřít dveře", držák by mi bránil manipulovat s SD kartou.

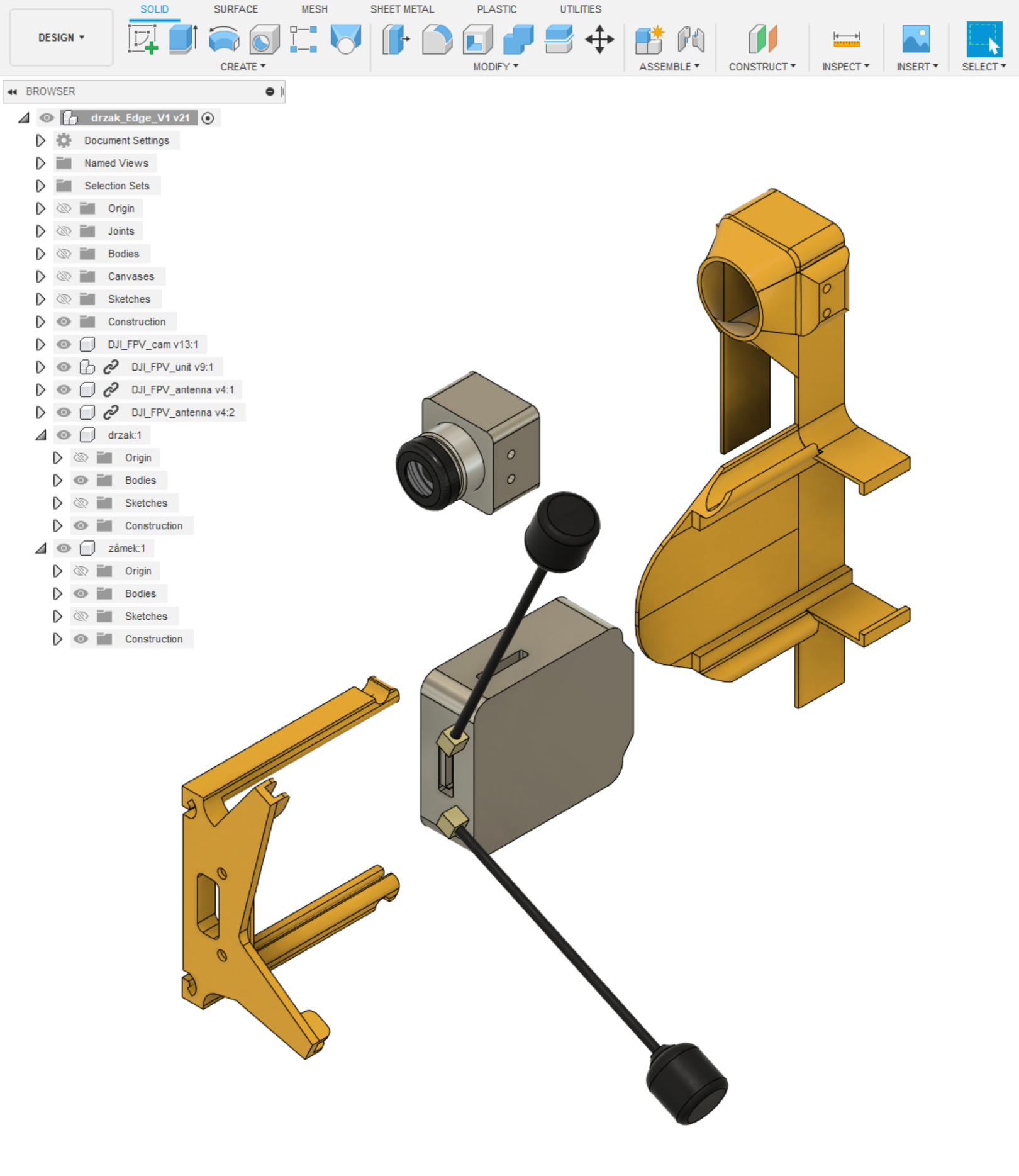

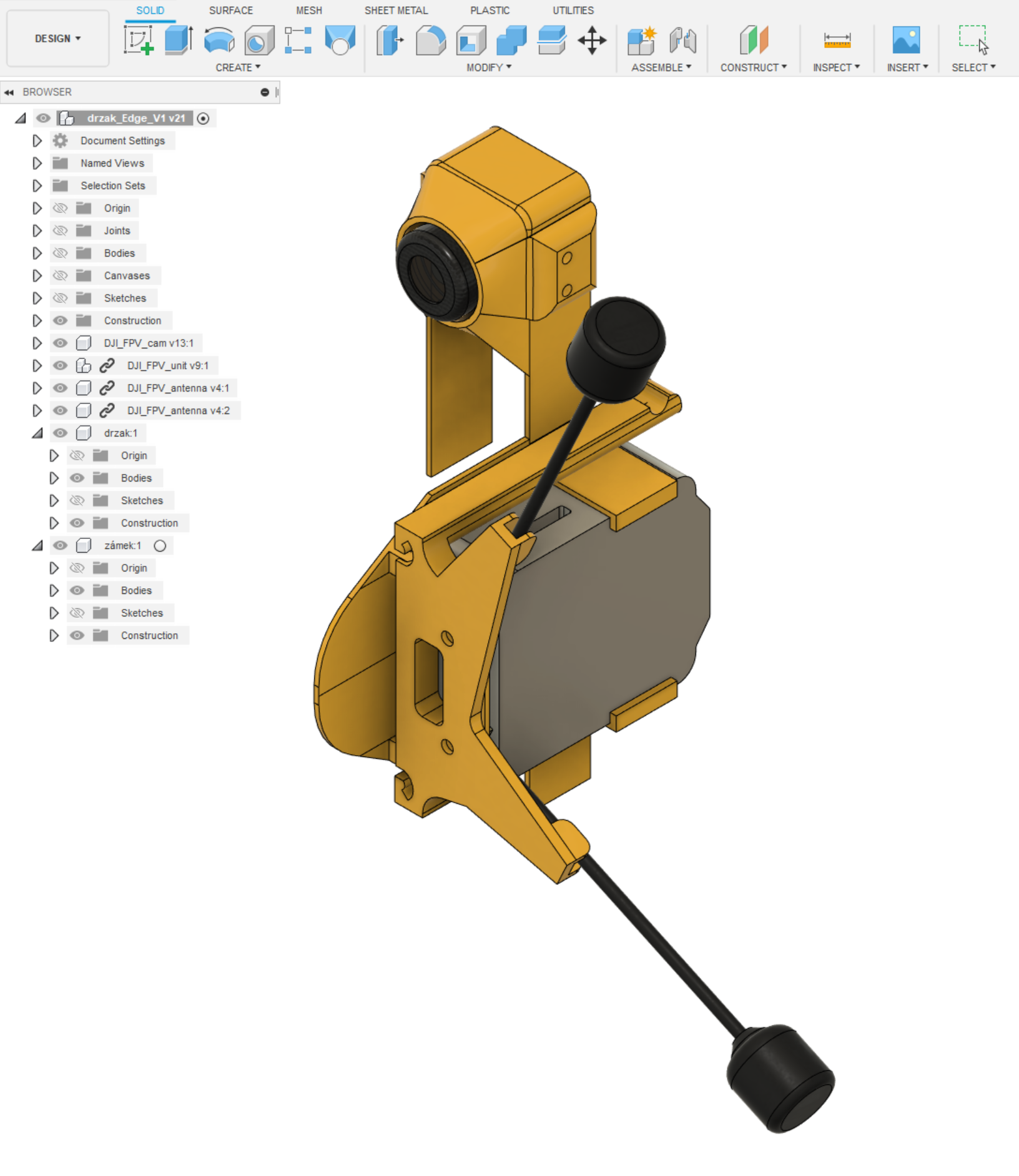

Držák bude dvoudílný. Jeden díl bude páskou Tesa přichycený k trupu modelu, druhý bude zajišťovat unit v držáku. kamera má z boku závity, bude přichycena šroubky. Otázkou je odolnost tištěného dílu teplu z air unit, ta se při vysílání obrazu dost hřeje. Mimo umístění kamery a vysílače na model stačí jen připojit air unit na pohonný akumulátor. To udělám odbočkou napájení, kterou vyrobím zde dvou proti sobě spájených konektorů XT-60, samce a samice.

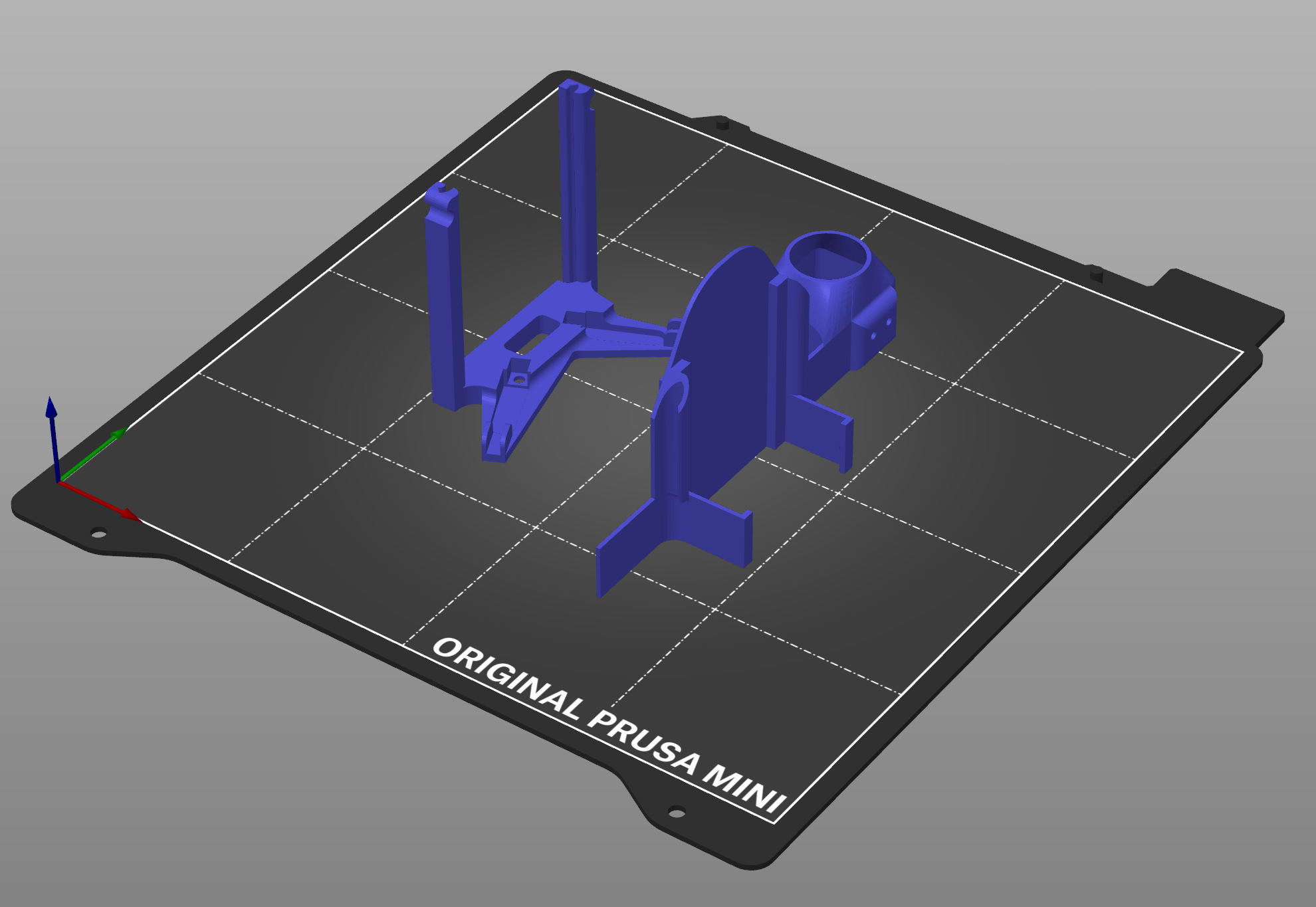

Díly budou při tisku orientované tak, aby měly pevnost v potřebném směru.
