Zarážky, kolíky, excentry, klíny
Upínky zajišťují posun obrobku do strany třením mezi obrobkem a stolem. To při větších řezných silách nemusí být spolehlivé a tak se používají různé zarážky, které zapírají obrobek z boku a samy jsou zapřeny zpravidla o bok díry ve stole stroje, o nějaký kolík.
zdroj: pinterest.com

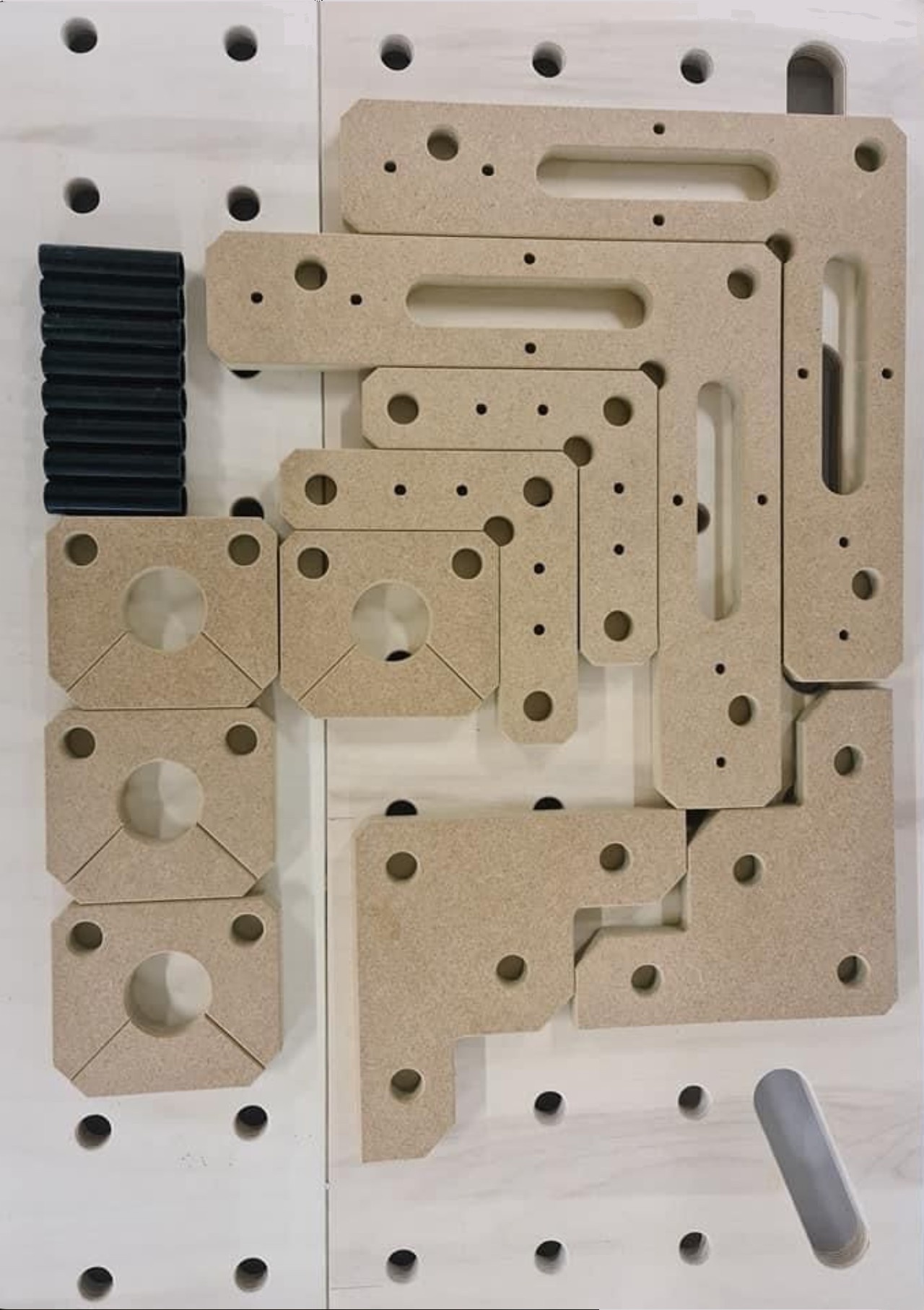

Ty rohové na obrázku nahoře jsou užitečné, když děláte vícekrát jednu operaci. Přiražení polotovaru do rohu zajišťuje obrobku opakovaně stejnou ploho a nemusí se tak nastavovat počátek obrábění.
Zajištění klínem:
zdroj: pinterest.com

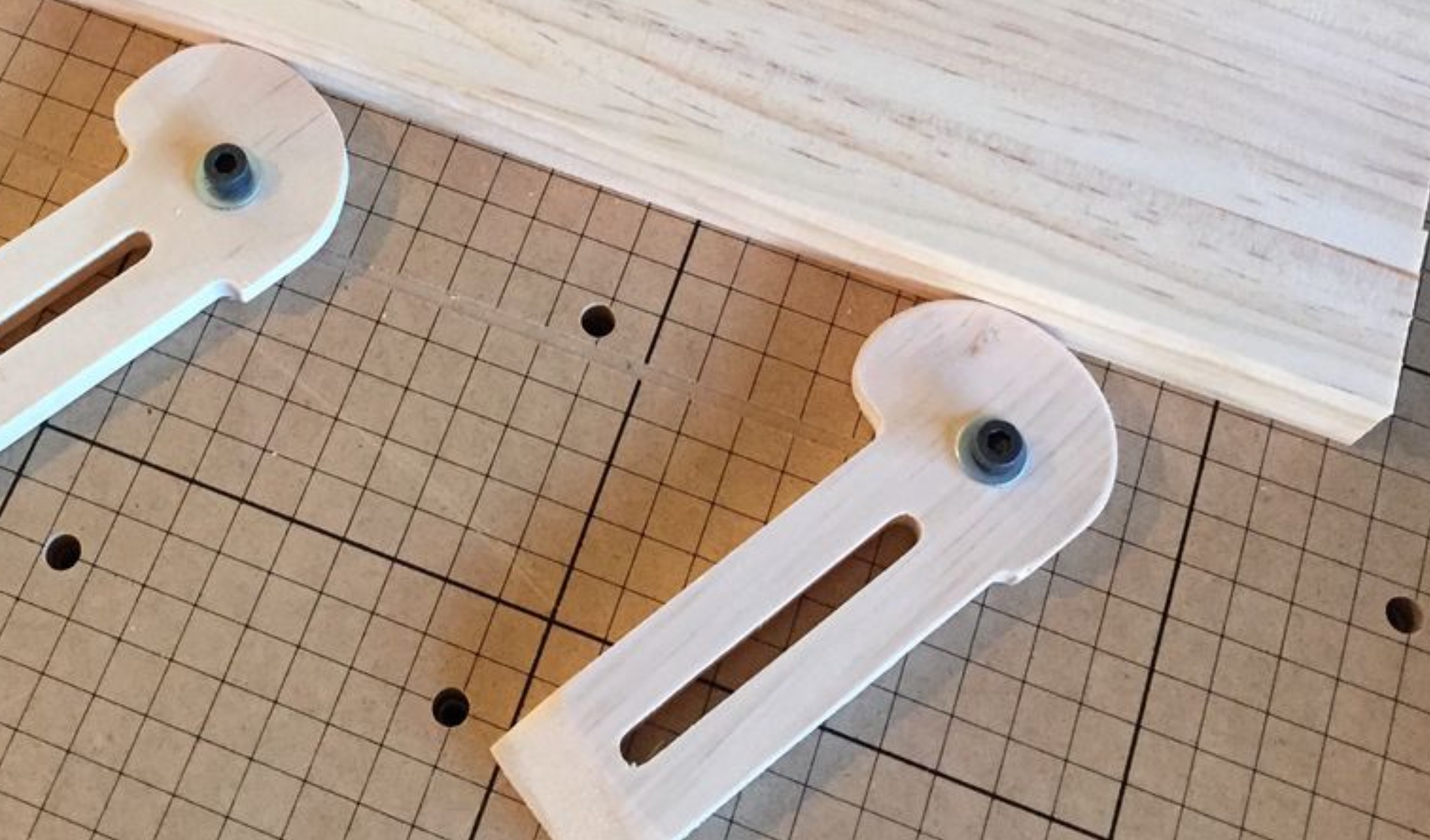

Při upínání zboku se také často využívá princip excentru.
Excentry
Princip je jasný z obrázku.

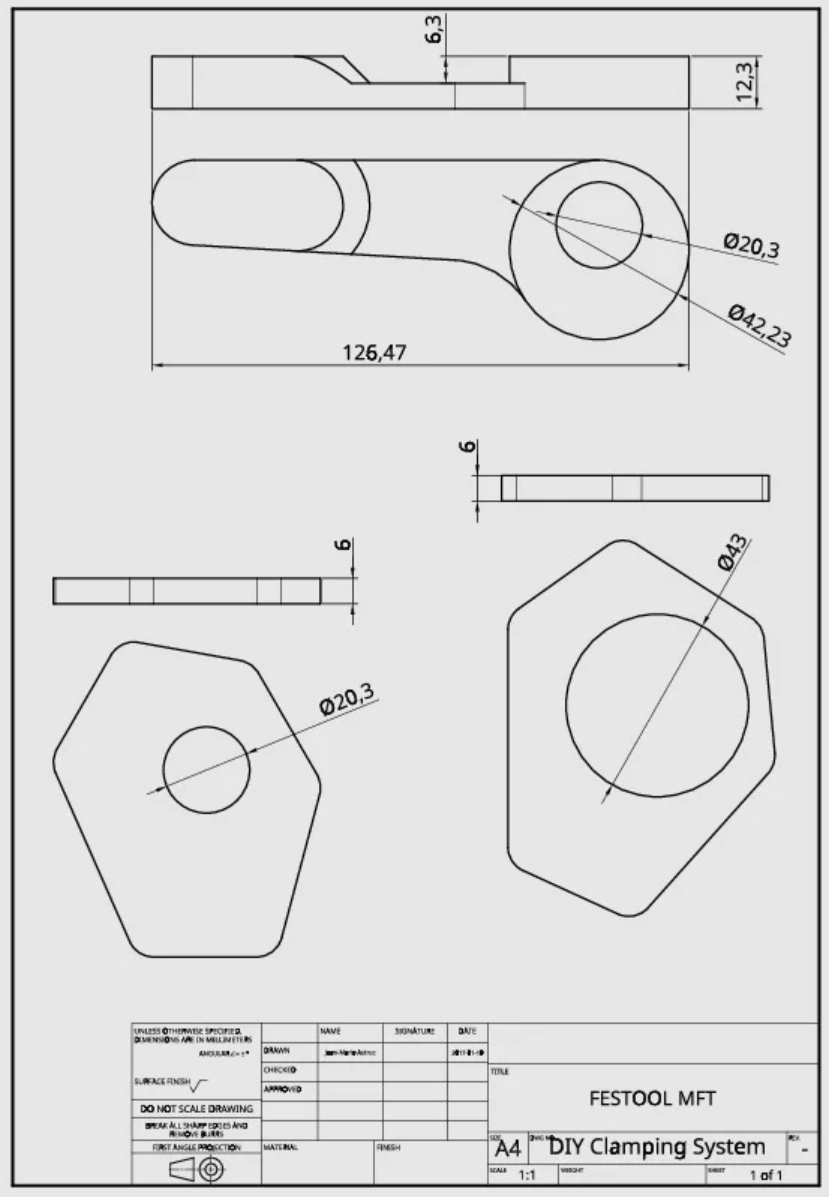

K provedení excentrů se dá najít mnoho návodů.
zdroj: thingiverse.com
Je třeba myslet na to, že to drží třením a materiál obrobku nebo příložky, do které se excentr opírá, by měly být z materiálů, kde to tření bude. A je třeba myslet také na to, že když váš stroj nebo fréza hodně vibruje, tak ty vibrace dokážou toto spojení uvolnit.
Klíny

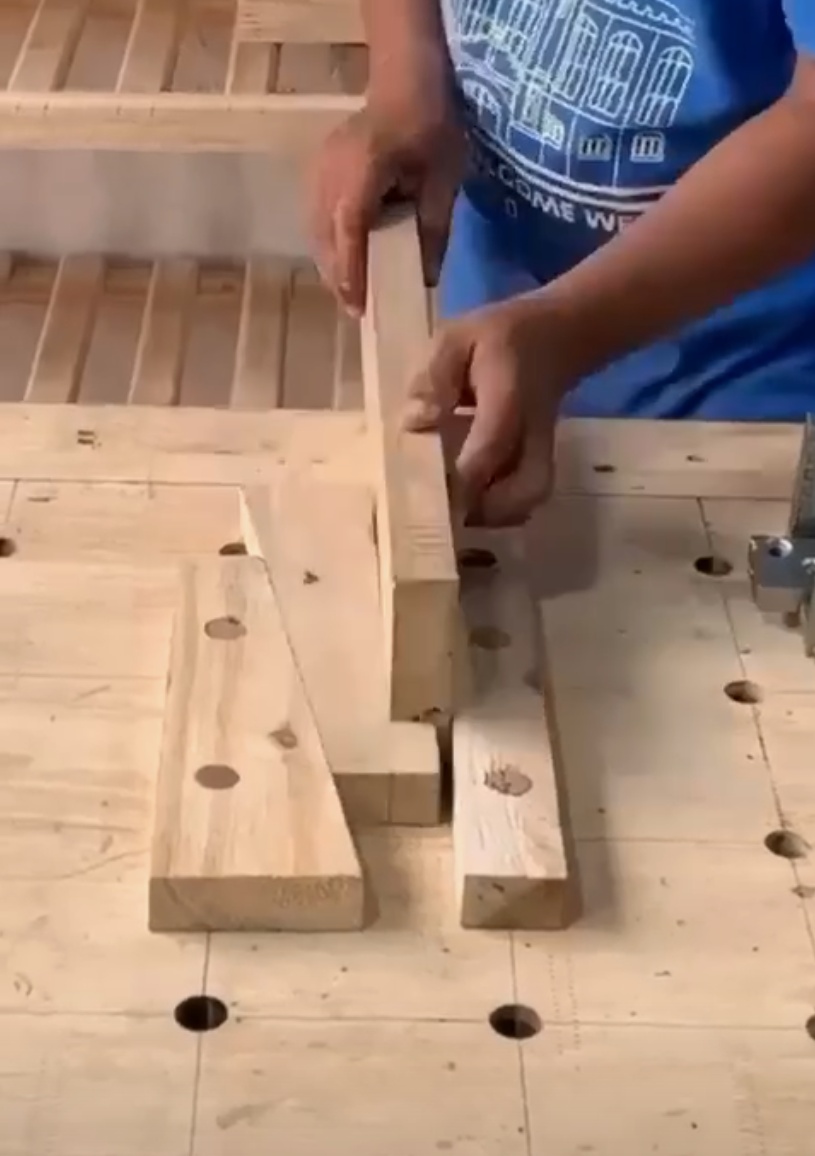

Když je třeba zajistit obrobek proti posunu po stole, s výhodou se dá využít klínů.

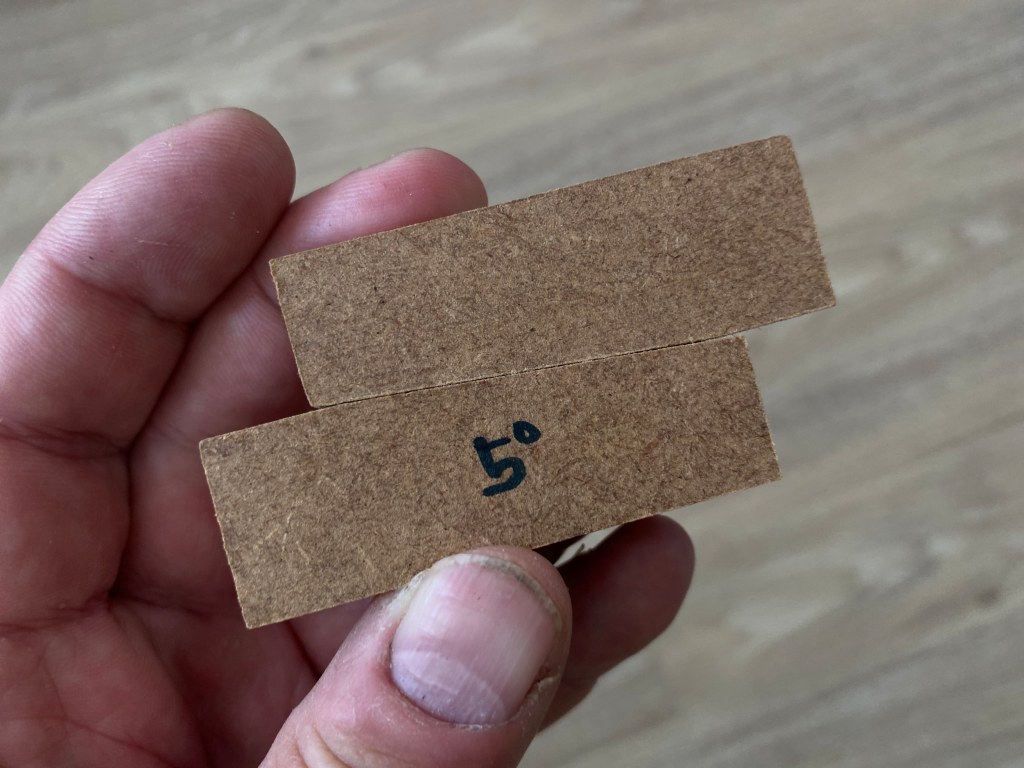

Já mám možnost zapřít obrobek o boky stroje, lze ale použít třeba kolíky zasunuté do děr stolu stroje nebo o šroubem ke stolu připevněnou upínku. Klíny si vyrábím různě veliké, jedním z materiálů, ze kterého je dělám, je MDF. Zvolil jsem úhel 5 stupňů, ale funguje to i s většími úhly až do 30 stupňů, velké úhly truhláři běžně používají.
Na protější straně obrobku by neměl být klín, měla by tam být opěrka s rovnoběžnými plochami, aby se při zatloukání klínu obrobek neposouval.
U měkkých materiálů, kde při řezání vznikají jen malé síly, stačí zaklínování obrobku z boku. U dřeva je ale nutné postarat se upnutí i ve svislém směru. Také je třeba dát pozor na vibrace. Na subtilním stroji a při nevhodných řezných podmínkách dokážou vibrace zaklínování rozložit.
Klíny mohou být i provizorní s nepřesnou geometrií. Tady je třeba o bořnici stroje zaklínován blok XPS:
Klíny jsou vzadu:
