Headtracker

Headtracker je zařízení, které sleduje pohyby hlavy a převede je do pohybu kamery nebo pohledu v simulátoru. když otočíte hlavu, otočí se i pohled.

Letíte v simulátoru letadla, sedíte před obrazovkou počítače. Otočíte hlavu trochu doprava, na obrazovce se pohled z letadlo otočí doprava. Zvednete hlavu nahoru a simulátoru se podíváte taky nahoru. Mírně se pohnete dopředu a v simulátoru se přiblížíte k přístrojům. Používáte normální monitor. Jen se pohled v simulátoru automaticky mění podle toho, jak hýbete hlavou.

Obdobně to je při létání FPV. Nepotřebujete ovládat otáčení kamery na modelu rukama na vysílači, otáčíte hlavu a kamera se v gimbalu otáčí taky. Můžete se takza letu rozhlížet.

XF Headtracker

K Lentusu jsem pořídil headtracker Headtracker XF. Vlastně to mohu využít i s TwinStarem.

výrobce: AllXianFei

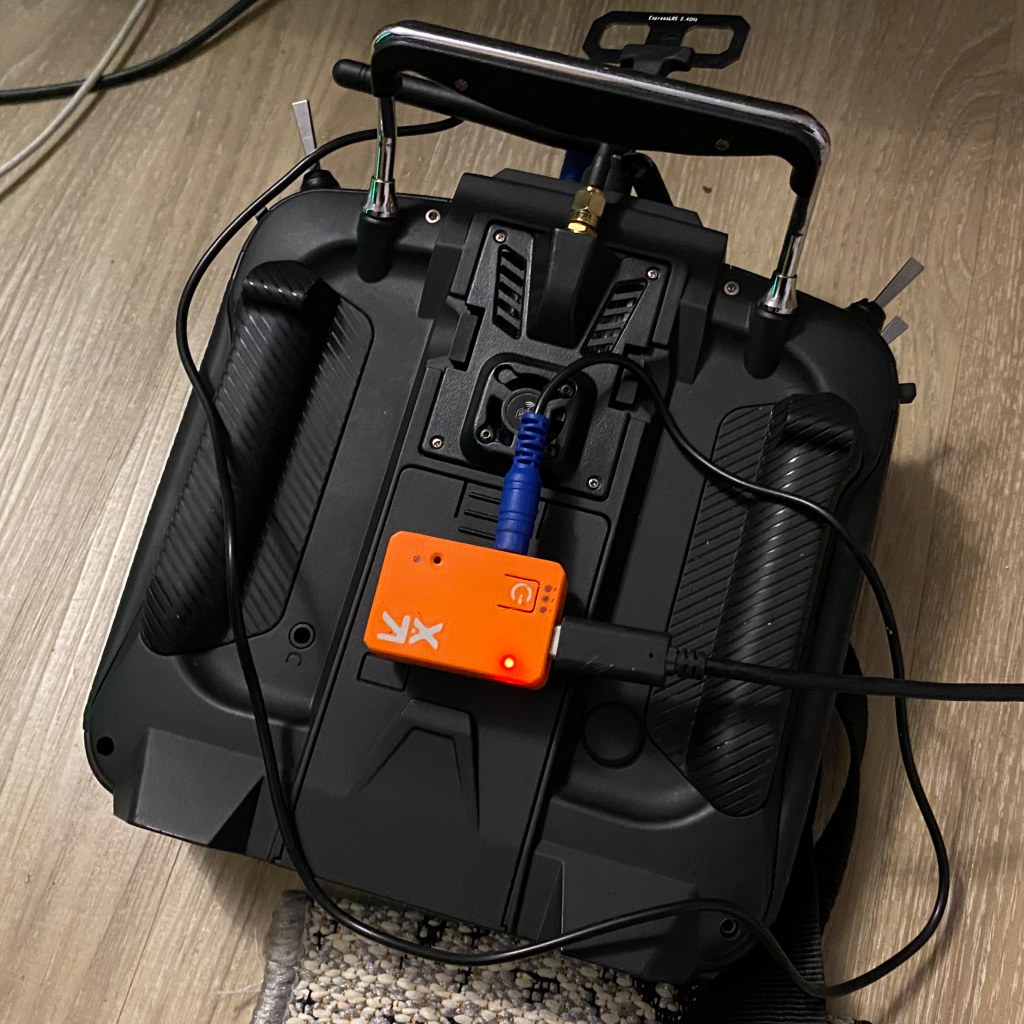

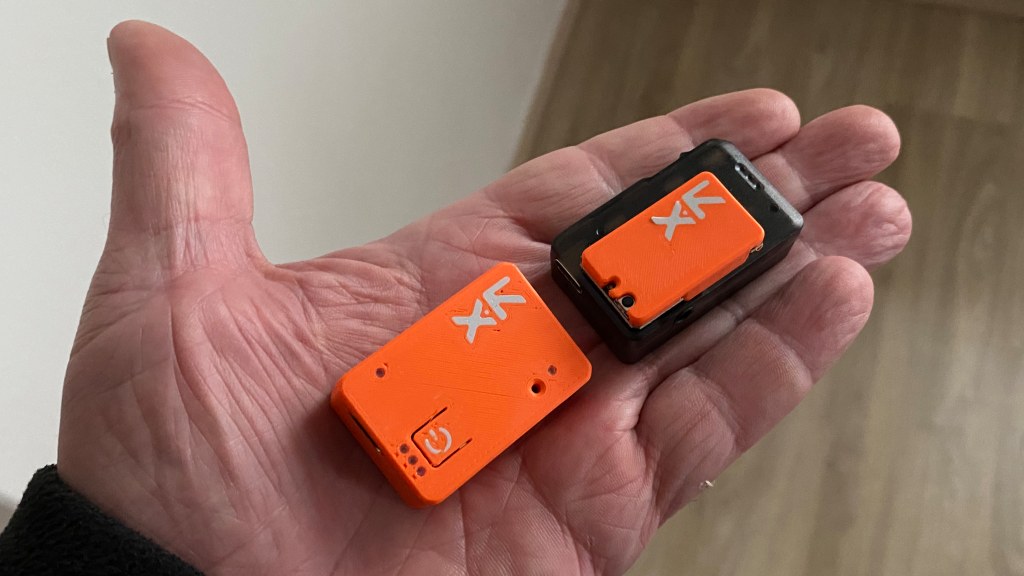

Koupil jsem v Rotorama. Buď se koupí jedna krabka "XF Headtracker", která se připevní na hlavu - na brýle a kablíkem se spojí s vysílačem, od hlavy podél těla vede kablík dolů k vysílači, nebo se přikoupí ještě "XF Headtracker Bezdrátový PPM Modul", to jsou ty dvě oranžové věci. Jedna se připojí k headtrackeru, druhá se připevní k vysílači. Je třeba mít doma nebo dokoupit audio kablík s 3.5 mm jackem na obou koncích - stačí dvoupólový.

Návod je stručný a ne moc pěkně udělaný. Ono to je celé jednoduché, ale když o tom člověk nic neví a na začátku to nechodí, blbě se to řeší. Pomůže video, které je uvedeno na stránce výrobce, viz odkaz výše. A tady je to video na Youtube:

anglicky možnost zapnout české titulky

Headtracker na hlavě může být v jakékoli poloze, já ho připevnil 3M hříbečky vzadu na baterku brýlí DJI Goggles 3. Důležité je, aby se dalo sáhnout dozadu za hlavu a nahmátnout tlačítko headtrackeru.

Jsou to další dvě krabičky, které je třeba před létáním nabíjet, další dvě krabičky, které je třeba zapnout a potom vypnout. 😃

Nastavení headtrackeru ve vysílači

Jak mám headtracker nastaven ve vysílači?

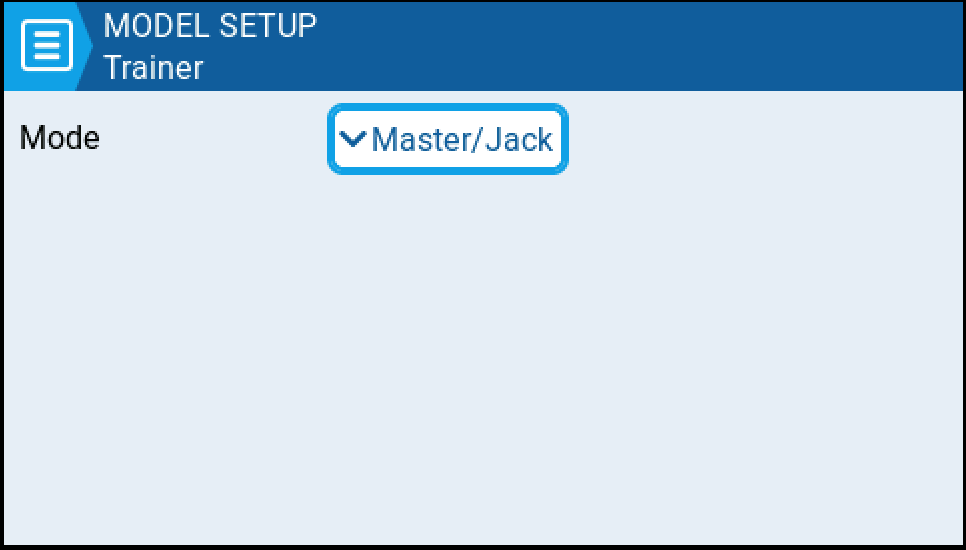

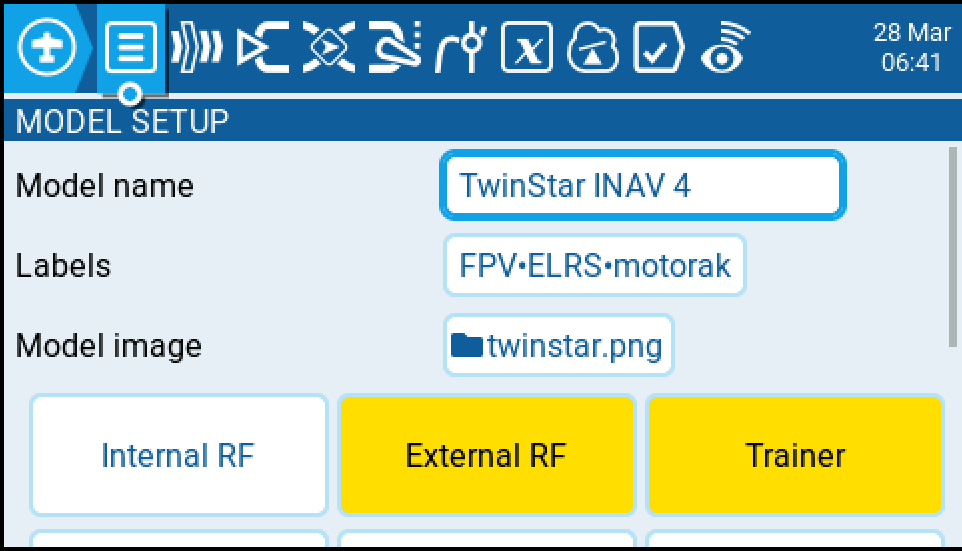

Headtracker je do vysílače připojen kablíkem učitel - žák a je třeba toto propojení - tento vstup povolit:

Vyzkoušel jsem si, co se mi objevuje na kanálech TR (trainer) při různých pohybech hlavy a otáčení hlavy do strany mám na kanálu TR6.

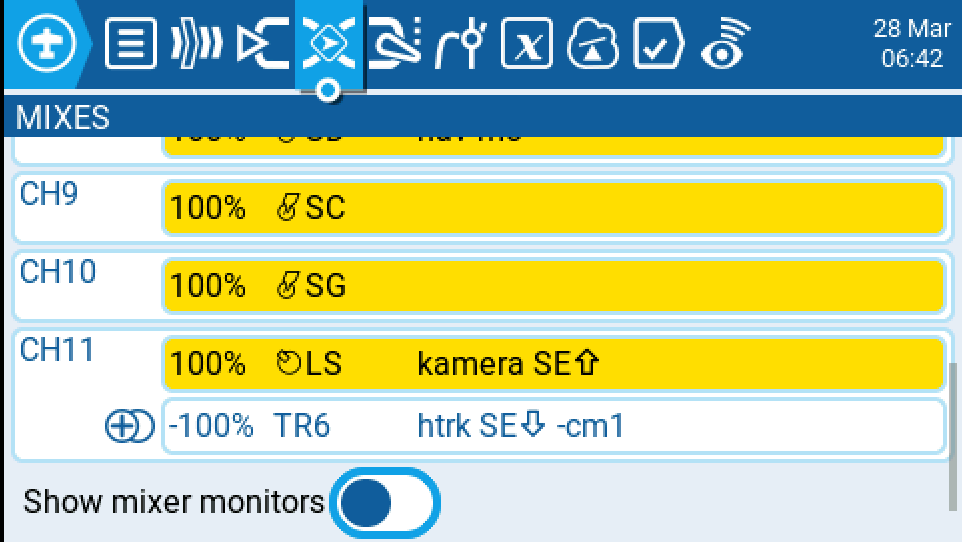

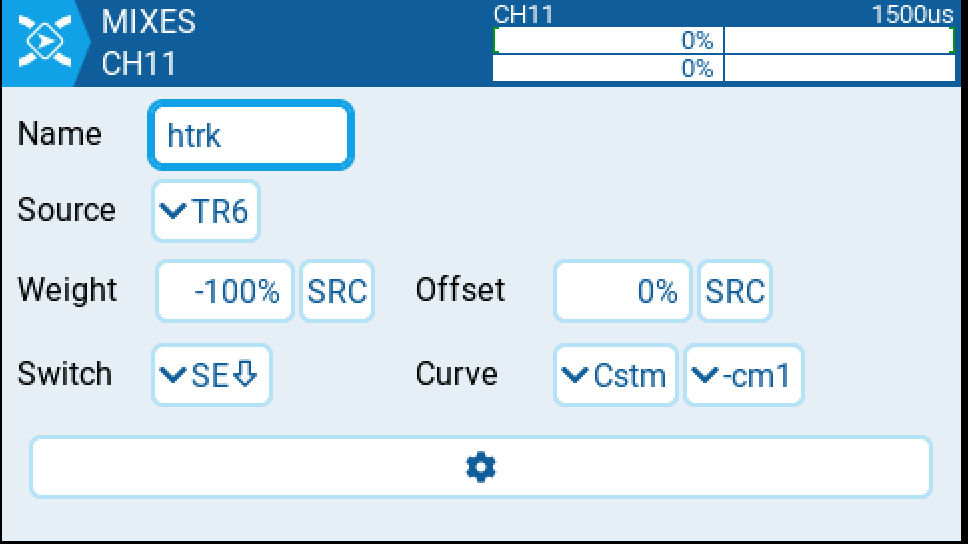

Kameru ovládám výstupem FC na kanále 11, mixuji v mixeru CH11 ovládání kamery sliderem SL a vstupem z headtrackeru TR6.

Přepínač SE přepína mezi těmito vstupy.

Abych mohl řešit nějaké nestrandardní situace, přepínačem SE mohu přepnout kameru do přímého směru. A stejně tak nastavuje kameru dopředu fail-safe.

Otáčení kamery

Pořídil jsem Headtracker XF a něco času jsem s ním odlétal s Lentusem. Došel jsem k tomu, k čemu jsem došel třeba u vztlakových klapek, že mi stačí jen několik diskrétních poloh směřování kamery. Proč? Kamera je hodně širokoúhlá a vidím to samé jestli kamera kouká do strany 30° nebo 45°. A když použiju záběr z této kamery do svého videa, tak mi vadí pohyby kamery, jak se na ni přenáší nechtěné pohyby mé hlavy.

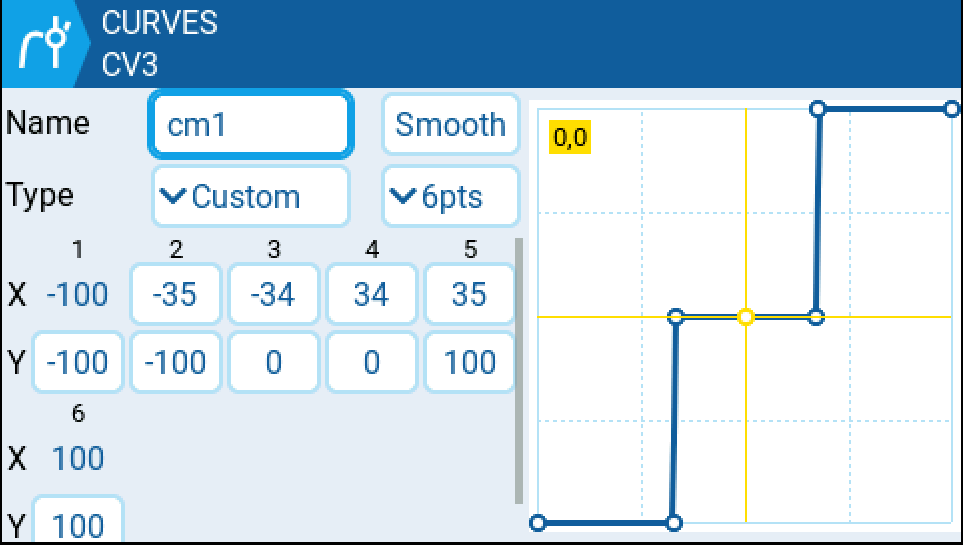

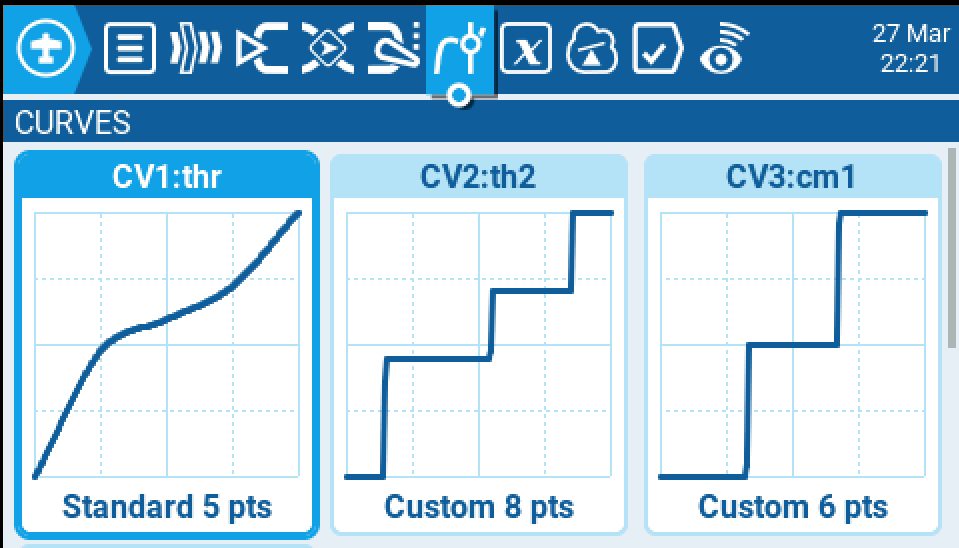

Tak vznikla myšlenka otáčet kameru jen do několika diskrétních poloh pomocí křivky. Založil jsem si křivku cm1 jako "cam 1".

Při zkoušení v dílně a z rekapitulace natočených videí mi vyplynulo, že mi stačí jen tři pohledy kamery: přímo dopředu, doleva na křídlo 90°, doprava na křídlo 90°. Nějaká poloha mezi tím kolem 45° se mi jeví zbytečná. Uvidíme.

Nastavím si to u TwinStara.

Osvědčilo se

Otáčení kamery headtrackerem jen do tří diskrétních poloh se mi osvědčilo.

Opravdu mi ty tři pohledy stačí a citlivost na pootočení hlavy je taky dobrá. Viz nastavení popsané zde: Otáčení kamery
