Napájení kamery z přijímače
Kameru Runcam Thumb Pro lze napájet z přijímače.
Vyrobil jsem si kablík konektor JST-SH 1.25 - samice konektoru JR. Kablík připojuje napájení kamery na libovolný vývod přijímače. Kamera má delkarovaný odběr 500 mA, pokud není v modelu velký počet serv, BEC regulátoru zvládne mimo serv napájet i kameru.
Kablík lze použít pro připojení kamery k externímu BEC popsanému zde: Napájení kamery z pohonného akumulátoru
Napájení kamery z pohonného akumulátoru
Pro napájení z pohonného akumulátoru jsem si pořídil malý samostatný BEC 5V / 3A:

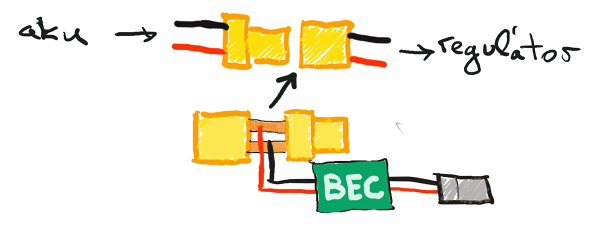

BEC jsem vložil do kablíku se samcem konektoru JR (servový konektor). Spojil jsem pájecími vývody k sobě dva konektroy XT60 - samici a samce, plus na plus, mínus na mínus. K těm propojeným vývodům jsem připojil kablík k BECu - plus na plus, mínus na mínus.
Vytvořil jsem tak jakousi redukci s odbočkou. Mohu ji vložit do kteréhokoli modelu, kde na akumulátoru a regulátoru používám konektory XT60.
