Kabeláž
Elektrická instalace rádia se příliš neliší od běžného modelu. Jen vzdálenost serv křidélek od přijímače je nezvkyklá.Zadání
Zásadní je požadavek na vysokou spolehlivost celé instalace. Je to důležité kvůli bezpečnosti. Napájení by mělo být zdvojeno a měla by být co nejvíc eliminována místa, která by mohla být zdrojem prouchy.
Protože celkový počet serv je 9 a jejich proudový odběr už je velký, je třeba kabeláž provést tak, aby tyto proudy neprotékaly přijímačem. není totiž konstruován na přenos tak velkého výkonu.
Manuál serva Hitec HS-475HB (například) se o této situaci zmiňuje a doporučuje přijímač obejít. Jak to ale provést v praxi?
Je třeba přivést napájení z akumulátorů přímo k servům, napájení do přijímače a signální vodiče od serv do přijímače. Sběrnici přijímače, která rozvádí napájení na všechny výstupní konektory, je tedy třeba nahradit nějakou jinou.

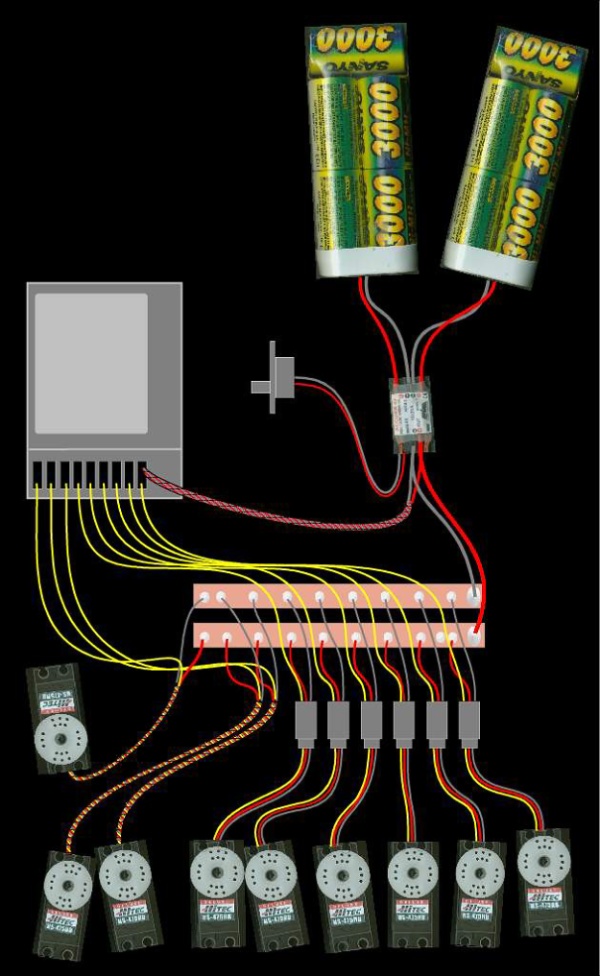

Celkové zapojení kabeláže
Rozhodl jsem se pro zapojení s jedním přijímačem, dvěma akumulátory - hlavním a záložním - elektronicky přepínanými bez mechanického vypínače. Napájení serv bude ze zvláštní sběrnice. Konektory budou použity jen u spojů, které musí být rozebiratelné - na kabelech serv v křídle a výstupy z přijímače.
Kabeláž serv křídla

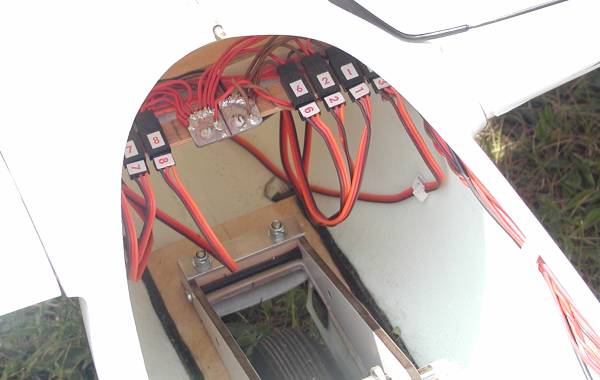

Protože je třeba kabely serv od kabeláže v trupu modelu odpojovat, musel jsem si zvolit nějaký vhodný způsob, jak to udělat. Možnosti jsou uvedeny na stránce Kabeláž. Mě nejvíce inspirovalo toto zapojení:
