Náhony kormidel
Způsoby přenosu pohybu od serva ke kormidlu
Přehled způsobů náhonu kormidel:
| způsob | charakteristika |
|---|---|
| Ocelový drát | Jednoduchý náhon z ocelového drátu přenáší tah i tlak. Je vhodný zejména pro krátké vzdálenosti mezi servem a pákou kormidla. |
| Ocelová tyč | Plné ocelové táhlo přenáší tah i tlak a nabízí pevné koncovky, ale při větší délce zvyšuje hmotnost modelu. |
| Uhlíková tyčka | Plná uhlíková tyčka tvoří lehké a tuhé táhlo pro přenos tahu i tlaku; vyžaduje spolehlivé připojení koncovek. |
| Uhlíková trubka | Uhlíková trubka umožňuje velmi lehký a tuhý přímý náhon, zejména na větší vzdálenost. |
| Dřevěné táhlo | Dřevěná lišta s drátovými konci je lehké a snadno vyrobitelné řešení pro klasicky stavěné modely. |
| Bowden s ocelovým drátem | Ocelový drát vedený v trubičce umožňuje přenášet tah i tlak po zakřivené trase, pokud je pouzdro dobře upevněno. |
| Bowden s plastovým jádrem | Plastové posuvné jádro v pouzdře umožňuje lehký náhon po zakřivené trase; přesnost ovlivňují vůle a pružnost. |
| Bowden s ocelovým lankem | Ocelové lanko v pouzdře přenáší zejména tah; pro obousměrné ovládání vyžaduje vhodné vratné nebo protitažné uspořádání. |
| Oboustranný lanový náhon | Dvě protiběžná lanka ovládají kormidlo tahem v obou směrech; typicky se používají pro směrovku. |
| Nit nebo šňůra | Velmi lehká nit či pevná šňůra přenáší pouze tah; používá se tam, kde je rozhodující minimální hmotnost. |
| Nit s vratnou pružinou | Jedno tahové lanko vychyluje kormidlo proti vratné pružině, která zajišťuje pohyb opačným směrem. |
| Torzní náhon | Pohyb se přenáší krouticím momentem hřídele; používá se zejména tam, kde nelze vést klasické táhlo. |
| Přímý náhon krátkým táhlem | Servo umístěné poblíž kormidla ovládá páku krátkým tuhým táhlem s malými ztrátami a vůlemi. |

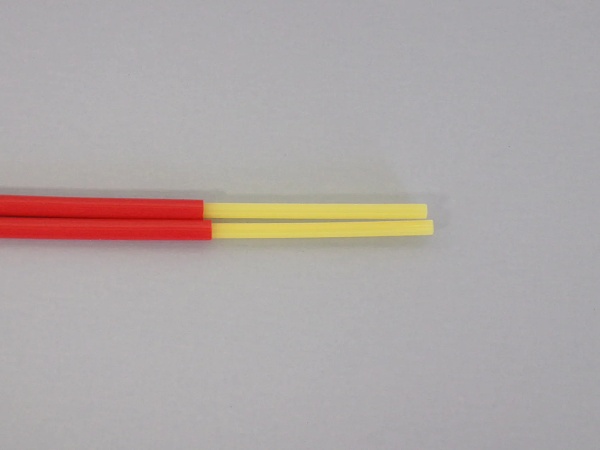

Bowden s plastovým jádrem
zdroj: Sullivan Products
Plastové posuvné jádro v pouzdře umožňuje lehký náhon po zakřivené trase; přesnost ovlivňují vůle a pružnost.
Jádro se pohybuje uvnitř vnějšího pouzdra a přenáší tah i tlak podle konkrétního provedení. Důležité je správné ukotvení pouzdra a velké poloměry ohybů pro nízké tření. U delších tras může pružnost a vůle způsobit nepřesnou odezvu kormidla.

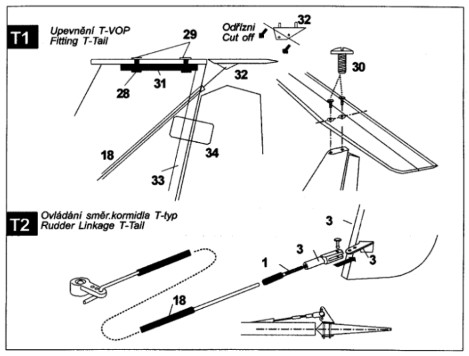

Byl to dříve dost používaný způsob náhonu výškovky u ocasních ploch T. Využívá se možnosti bowden ohnout:
Větší ohyb zanáší do náhonu vůle a hysterezi, kormidlo se nemusí vracet do úplně stejné polohy.
