Volby nastavování mixů
Při nastavování mixů lze využívat níže uvedená nastavení.MIX_OPTIONS_1

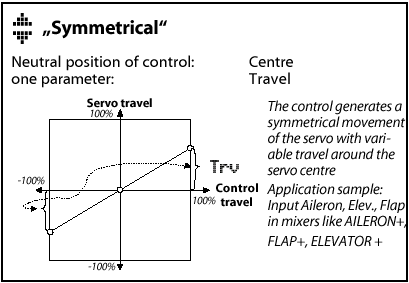

<img src="images/evo_display_symetrical.gif">Symmetrical
Popis
| pozice neutrálu řízeného kormidla: | ve středu |
| parametry: | dráha nahoru/dolů |
Vstup (ovládací prvek vysílače) generuje pohyb serva symetricky na obě strany od neutrálu. Parametr udává velikost výchylky.
Typické použití
Vstup křidélek, výškovky do mixů jako ELEVATR+.

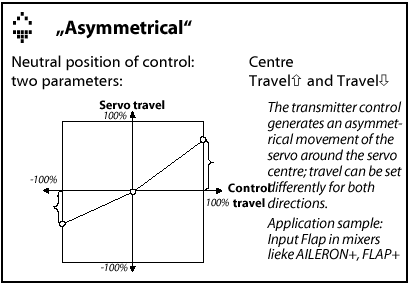

<img src="images/evo_display_asymetrical.gif">Asymmetrical
Popis
| pozice neutrálu řízeného kormidla: | ve středu |
| parametry: | dráha nahoru (na jednu stranu), dráha dolů (na druhou stranu) |
Vstup (ovládací prvek vysílače) generuje pohyb serva asymetricky na obě strany od neutrálu. Parametry udává velikost výchylky na každou stranu zvlášť.
Typické použití
Vstup klapek do mixu AILERON+.

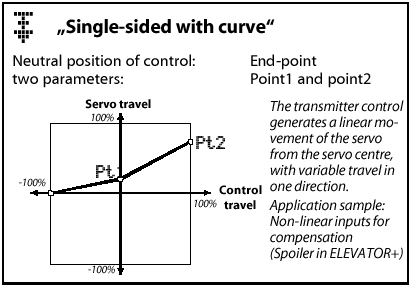

<img src="images/evo_display_singlesided_curve.gif">Single-sided with curve
Popis
Vstup generující výchylku jen na jednu stranu s dvoubodovou křivkou.
| pozice neutrálu řízeného kormidla: | v krajní výchylce ovládacího prvku vysílače nebo v jeho středové poloze, je-li bod Pt1 posunut do nuly |
| parametry: | dva body na dráze ovladače vysílače |
Vstup (ovládací prvek vysílače) generuje pohyb serva jen na jednu stranu od neutrálu. Jeden parametr udává velikost výchylky v neutrálu ovladače, druhý velikost koncové výchylky.
Typické použití
Kompenzace vysunutí brzd na větroni výchylkou výškovky - mix ELEVATR+.

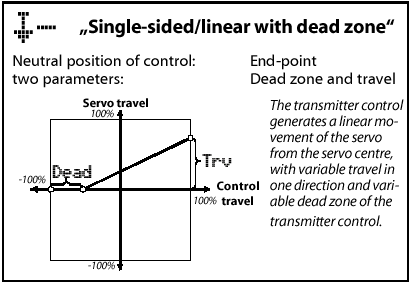

<img src="images/evo_display_singleside_dead.gif">Single-sided/linear with dead zone
Popis
Vstup generující výchylku jen na jednu stranu s dvoubodovou křivkou.
| pozice neutrálu řízeného kormidla: | v jedné krajní pozici |
| parametry: | mrtvá zóna a výchylka na jednu stranu |
Vstup ovladače vysílače generuje pohyb z nautrálu na jednu stranu od neutrálu. Parametr velikost mrtvé zóny, kdy pohyb ovládacího prvku nemá vliv, parametr Trv udává velikost výchylky na jednu stranu.
Typické použití

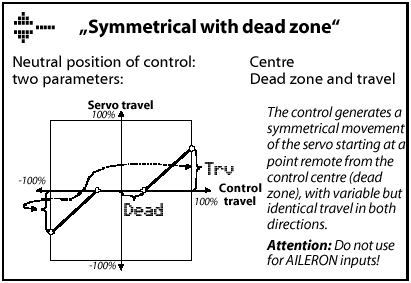

<img src="images/evo_display_symetrical_dead.gif">Symetrical with dead zome
Popis
Vstup generující výchylku jen na jednu stranu s dvoubodovou křivkou.
| pozice neutrálu řízeného kormidla: | ve středu |
| parametry: | mrtvá zóna okolo neutrálu a výchylka na jednu nebo druhou stranu |
Ovládací prvek vysílače generuje pohyb serva symetricky na obě strany, ale s mrtvou zónou okolo neutrálu.
Typické použití

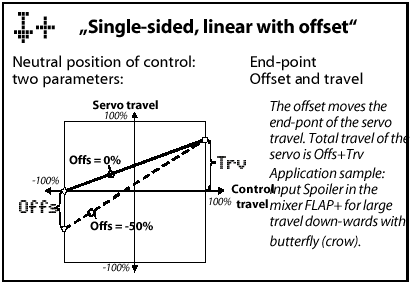

<img src="images/evo_display_singleside_linear_offset.gif">Single-sided, linear with offset
Popis
Vstup generující výchylku jen na jednu stranu s dvoubodovou křivkou.
| pozice neutrálu řízeného kormidla: | ve středu |
| parametry: | posun a výchylka na jednu stranu |
Ovládací prvek vysílače generuje lineární pohyb serva.
