Dílna

Headtracker

Kameru jsem u Lentuse ovládal na vysílači TX16S sliderem LS, posouváním slideru jsem otáčel kameru do strany. Teď jsem si pořídil XF Headtracker a chtěl jsem se kamerou rozhlížet otáčením hlavy. Musel jsem si to v systému EdgeTX nějak nastavit.

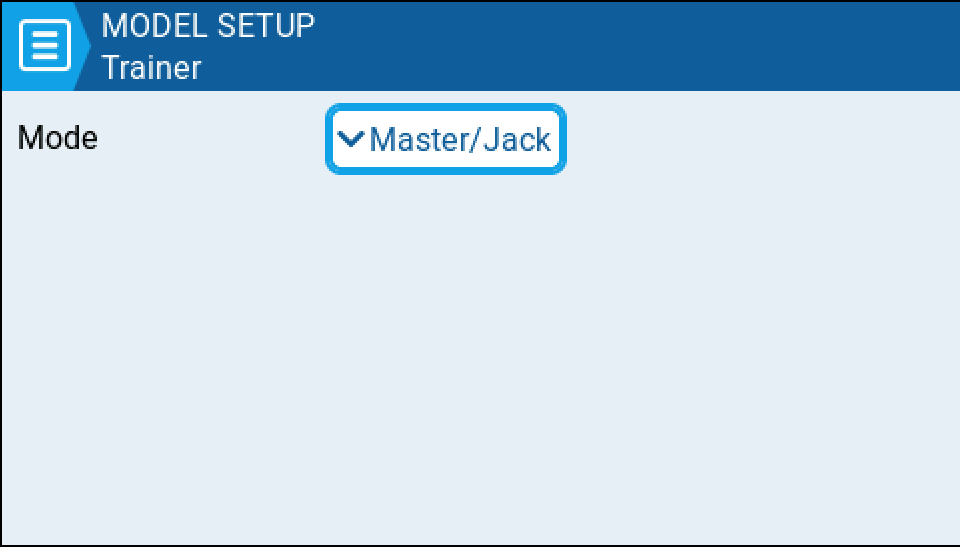

Signál z headtrackeru jde do vysílače přes konektor učitel - žák audio kablíkem s 3.5 mm jackem. Vysílač je nastaven jako učitel. Když se připojí a zapne headtracker a leze z něj správný signál PPM, vysílač to zahlásí.

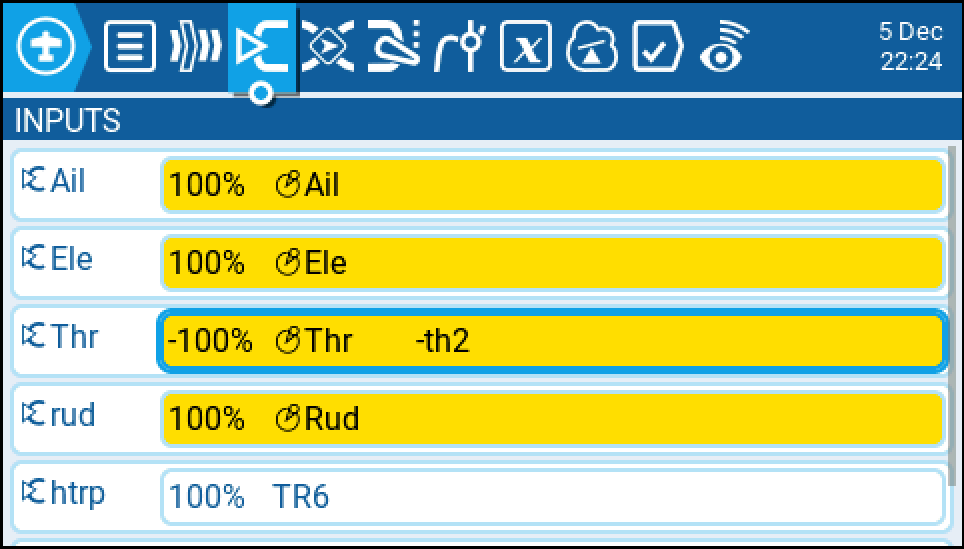

Zavedl jsem si vstup htrp (jako headtracker pan) který visí na šestém kanále žáka TR6. Ten je v headtrackeru spojen s funkcí yaw.

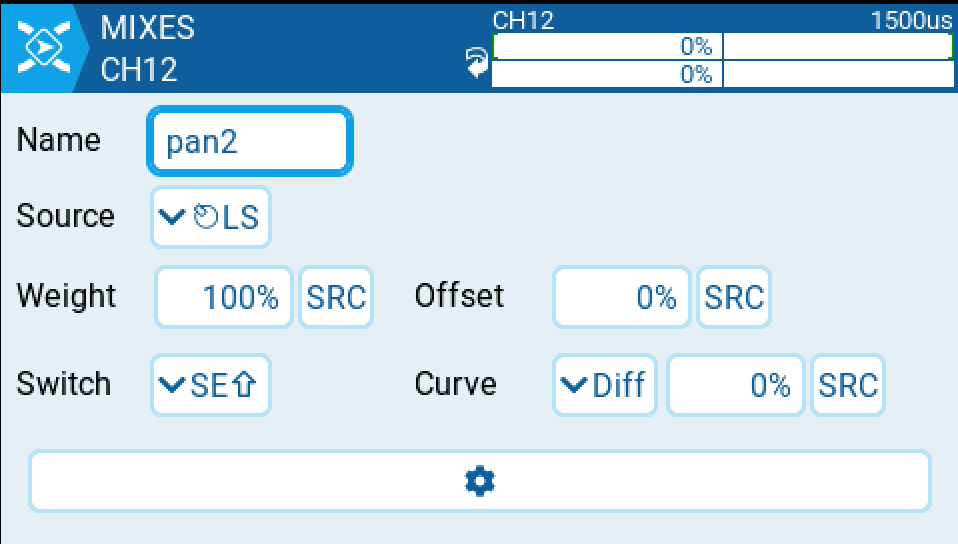

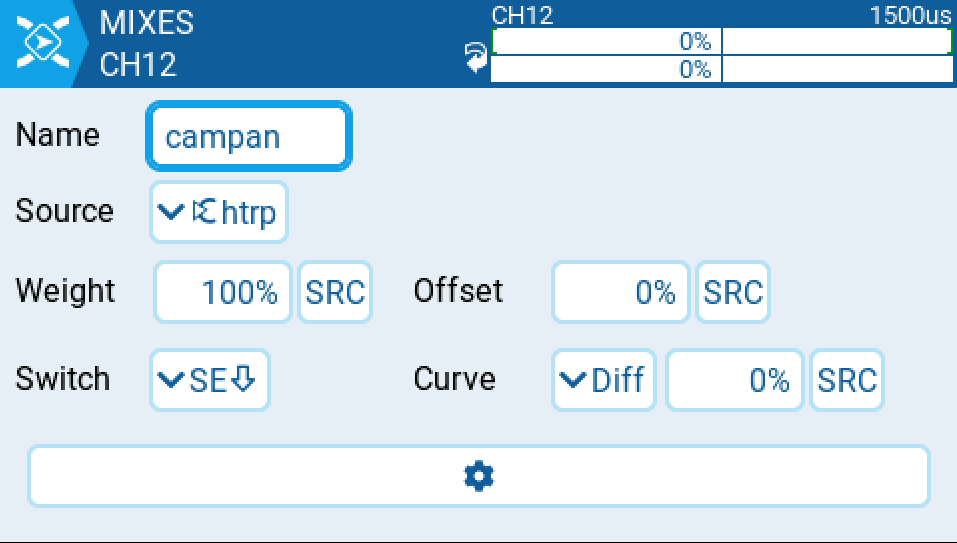

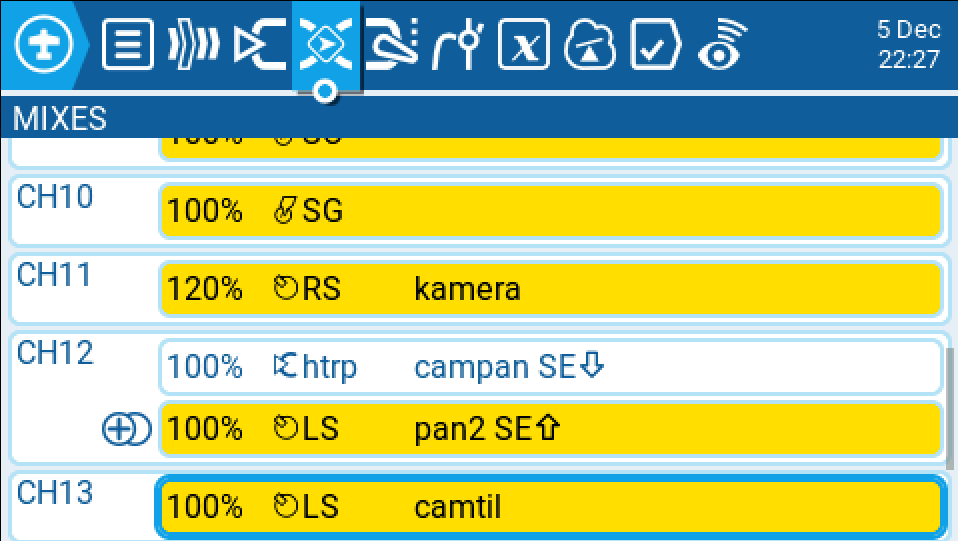

V mixech mám na kanále 12, který v letadle ovládá otáčení kamery do strany, namixován původní vstup levého posuvníku LS a nově nadefinovaný vstup htrp. Přepínačem SE přepínám mezi těmito vstupy a v nouzi je oba zablokuji a kamera kouká dopředu.
